Генератор импульсов

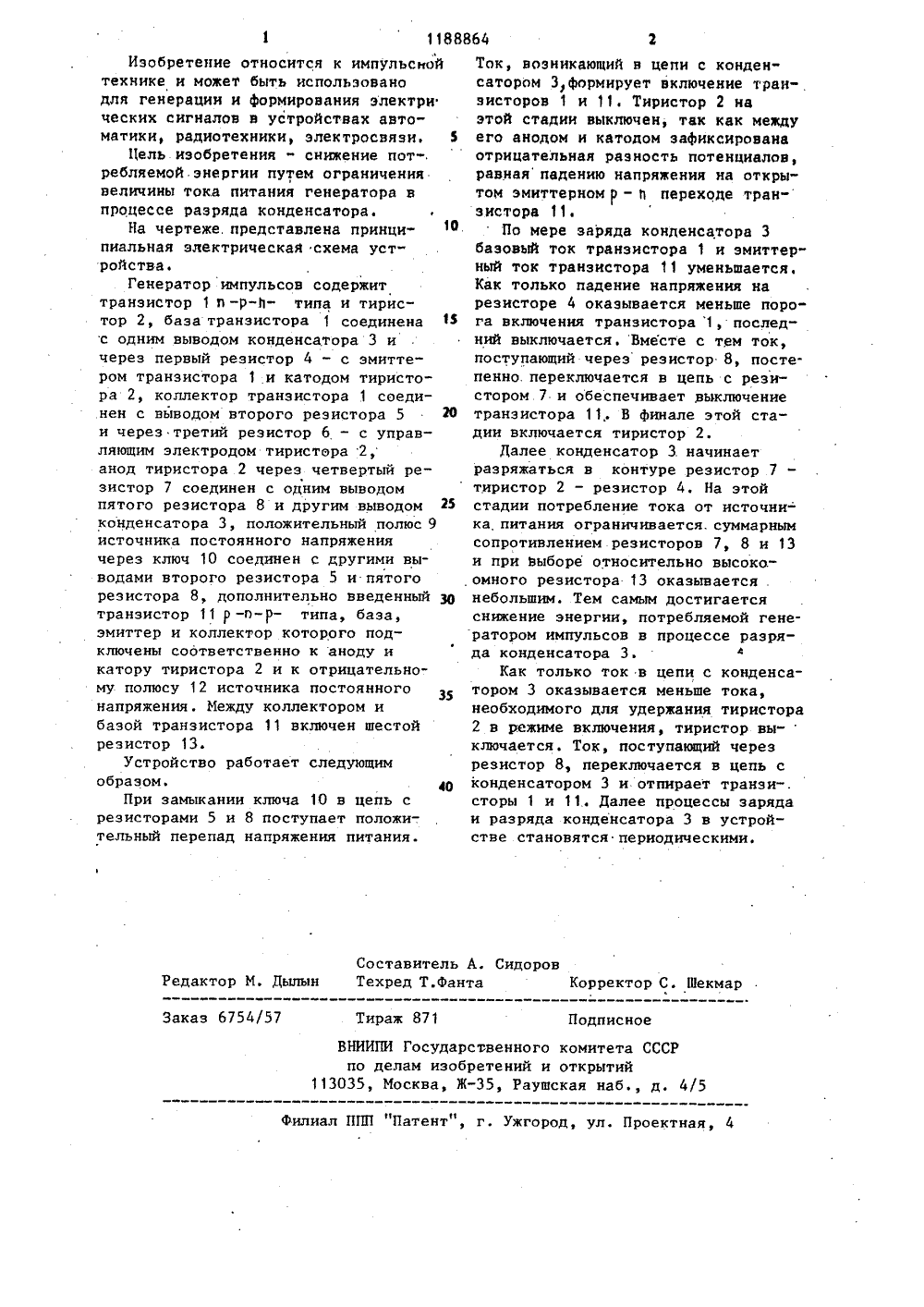

СОЮЭ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ 51)4 Н 03 К 3 5 ОБРЕТЕНИЯЬСТВУ(54)(57) ГЕНЕРАТОР ИМПУЛЬСОВ, содер ,жащий транзистор 0 -р-О- типа и тиристор, база транзистора соединен с одним выводом конденсатора и чере первый резистор - с эмиттером транзистора.и катодом тиристора, коллек тор транзистора соединен с одним выводом второго резистора и через8 ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕ 8011888 третий резистор " с управляющим электродом тиристора, анод тиристора через четвертый резистор соединен с одним выводом пятого резистора и с другим выводом конденсатора, положительный полюс источника постоянного напряжения через ключ соединен с другими выводами второго и пятого резисторов, о т л и ч а ю щ и й с я тем, что, с целью снижения потребляемой энергии, в него введен транзистор и -Р типа, база, эммитер и коллектор которого подключены соот.ветственно к аноду и катоду тиристора и к отрицательному полюсу источни. ка постоянного напряжения, между коллектором и базой транзистора -и-р- типа включен шестой резистор.Заказ 6754/57 Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к импульсной технике и может быть использовано для генерации и формирования электри ческих сигналов в устройствах авто" матики, радиотехники, электросвязи. 3Цель изобретения " снижение пот-, ребляемой.энергии путем ограничения величины тока питания генератора в процессе разряда конденсатора.На чертеже, представлена принци пиальная электрическая схема устройства.Генератор импульсов содержит транзистор 1 и -р типа и тиристор 2, база транзистора 1 соединена с одним выводом конденсатора 3 и через первый резистор 4 - с эмиттером транзистора 1.и катодом тиристора 2, коллектор транзистора .1 соединен с выводом второго резистора 5 20 и через третий резистор 6 - с управляющим электродом тиристора 2, анод тиристора 2 через четвертый резистор 7 соединен с одним выводом пятого резистора 8 и другим выводом 25 конденсатора 3, положительный полюс 9 источника постоянного напряжения через ключ 10 соединен с другими выводами второго резистора 5 и пятого резистора 8, дополнительно введенный З 0 транзистор 11 р -и типа, база, эмиттер и коллектор которого подключены соответственно к аноду и катору тиристора 2 и к отрицательному полюсу 12 источника постоянного напряжения. Между коллектором и базой транзистора 11 включен шестой резистор 13.Устройство работает следующим образом. 40При замыкании ключа 10 в цепь с резисторами 5 и 8 поступает положительный перепад напряжения питания. Ток, возникающий в цепи с конденсатором З,формирует включение транзисторов 1 и 11. Тиристор 2 на этой стадии выключен, так как между его анодом и катодом зафиксирована отрицательная разность потенциалов, равная падению напряжения на открытом эмиттерном р - Ь переходе тран- зистора 11.По мере заряда конденсатора 3 базовый ток транзистора 1 и эмиттер" ный ток транзистора 11 уменьшается. Как только падение напряжения на резисторе 4 оказывается меньше порога включения транзистора 1, последний выключается. Вместе с тем ток, поступающий через резистор 8, посте. пенно. переключается в цепь с резистором.7 и обеспечивает выключение транзистора 11,. В финале этой стадии включается тиристор 2.Далее конденсатор 3. начинает разряжаться в контуре резистор 7 - тирнстор 2 - резистор 4. На этой стадии потребление тока от источни- ка питания ограничивается. суммарным сопротивлением резисторов 7, 8 и 13 и при выборе относительно высоко. - омного резистора 13 оказывается небольшим. Тем самым достигается снижение энергии, потребляемой генератором импульсов в процессе разряда конденсатора 3.Как только ток в цепи с конденсатором 3 оказывается меньше тока, необходимого для удержания тиристора 2 в режиме включения, тиристор вы-ключается. Ток, поступающий через резистор 8, переключается в цепь с конденсатором 3 и отпирает транзи-. сторы 1 и 11. Далее процессы заряда и разряда конденсатора 3 в устройстве становятся периодическими,
