Башня

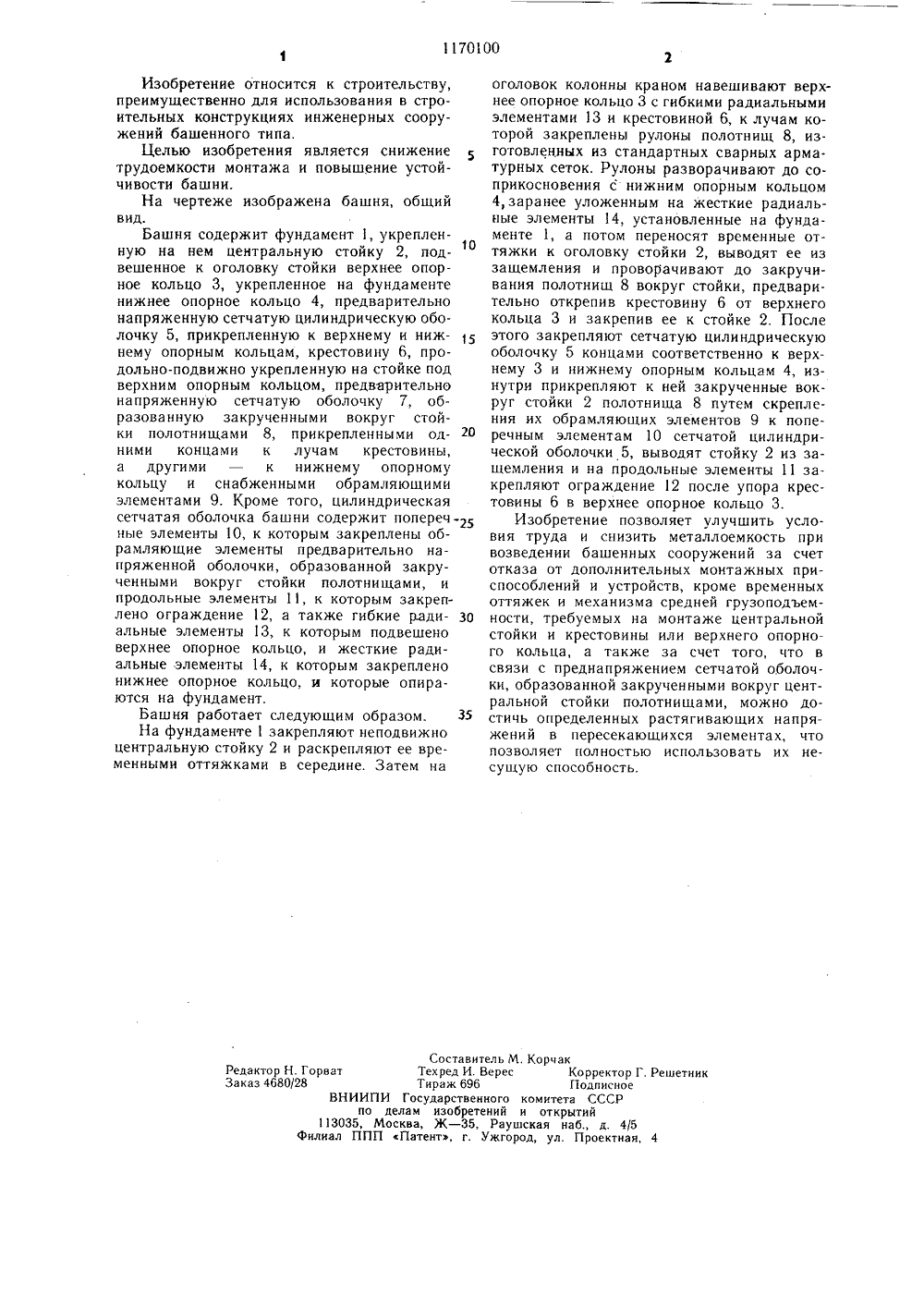

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Ш 4 Е 04 Н 1208 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Ленинградский ордена Ленина институт инженеров железнодорожного транспорта им. акад. В. И. Образцова(54) (57) 1. БАШНЯ, включающая фундамент, закрепленную на нем центральную стойку, подвешенное к оголовку стойки верхнее опорное кольцо, закрепленное на фундаменте нижнее опорное кольцо, предварительно напряженную сетчатую цилинд,801170100 А рическую оболочку, прикрепленную концами соответственно к верхнему и нижнему опорным кольцам и закрепленные на сетчатой оболочке элементы ограждения, отличающаяся тем, что, с целью снижения трудоемкости монтажа и повышения устойчивости башни, она снабжена крестовиной, продольно-подвижно закрепленной на стойке под верхним опорным кольцом, и предварительно напряженной сетчатой оболочкой, образованной закрученными вокруг стойки полотнищами, прикрепленными одними концами к лучам крестовины, а другими - к нижнему опорному кольцу и снабженными обрамляющими элементами.2. Башня по п. 1, отличающаяся тем, что обрамляющие элементы оболочки, образованной закрученными вокруг стойки полотнищами, прикреплены к поперечным элементам сетчатой цилиндрической оболочки, а ограждение - к продольным.1170100 Составитель М. Корчак Техред И. Верес Корректор Г. Решетник Тираж 696 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. ГорватЗаказ 4680/28 Изобретение относится к строительству,преимущественно для использования в строительных конструкциях инженерных сооружений башенного типа.Целью изобретения является снижениетрудоемкости монтажа и повышение устойчивости башни.На чертеже изображена башня, общийвид.Башня содержит фундамент 1, укрепленную на нем центральную стойку 2, под 10вешенное к оголовку стойки верхнее опорное кольцо 3, укрепленное на фундаментенижнее опорное кольцо 4, предварительнонапряженную сетчатую цилиндрическую оболочку 5, прикрепленную к верхнему и нижнему опорным кольцам, крестовину 6, продольно-подвижно укрепленную на стойке подверхним опорным кольцом, предварительнонапряженную сетчатую оболочку 7, образованную закрученными вокруг стойки полотнищами 8, прикрепленными одними концами к лучам крестовины,а другими - к нижнему опорномукольцу и снабженными обрамляющимиэлементами 9. Кроме того, цилиндрическаясетчатая оболочка башни содержит попереч ные элементы 10, к которым закреплены обрамляющие элементы предварительно напряженной оболочки, образованной закрученными вокруг стойки полотнищами, ипродольные элементы 11, к которым закреплено ограждение 12, а также гибкие радиальные элементы 13, к которым подвешеноверхнее опорное кольцо, и жесткие радиальные элементы 14, к которым закрепленонижнее опорное кольцо, и которые опираются на фундамент,Башня работает следующим образом. 35На фундаменте 1 закрепляют неподвижноцентральную стойку 2 и раскрепляют ее временными оттяжками в середине. Затем на оголовок колонны краном навешивают верхнее опорное кольцо 3 с гибкими радиальными элементами 13 и крестовиной 6, к лучам которой закреплены рулоны полотнищ 8, изготовленных из стандартных сварных арматурных сеток. Рулоны разворачивают до соприкосновения с нижним опорным кольцом 4,заранее уложенным на жесткие радиальные элементы 14, установленные на фундаменте 1, а потом переносят временные оттяжки к оголовку стойки 2, выводят ее из защемления и проворачивают до закручивания полотнищ 8 вокруг стойки, предварительно открепив крестовину 6 от верхнего кольца 3 и закрепив ее к стойке 2. После этого закрепляют сетчатую цилиндрическую оболочку 5 концами соответственно к верхнему 3 и нижнему опорным кольцам 4, изнутри прикрепляют к ней закрученные вокруг стойки 2 полотнища 8 путем скрепления их обрамляющих элементов 9 к поперечным элементам 10 сетчатой цилиндрической оболочки 5, выводят стойку 2 из защемления и на продольные элементы 11 закрепляют ограждение 12 после упора крестовины 6 в верхнее опорное кольцо 3.Изобретение позволяет улучшить условия труда и снизить металлоемкость при возведении башенных сооружений за счет отказа от дополнительных монтажных приспособлений и устройств, кроме временных оттяжек и механизма средней грузоподъемности, требуемых на монтаже центральной стойки и крестовины или верхнего опорного кольца, а также за счет того, что в связи с преднапряжением сетчатой оболочки, образованной закрученными вокруг центральной стойки полотнищами, можно достичь определенных растягивающих напряжений в пересекающихся элементах, что позволяет полностью использовать их несущую способность.
