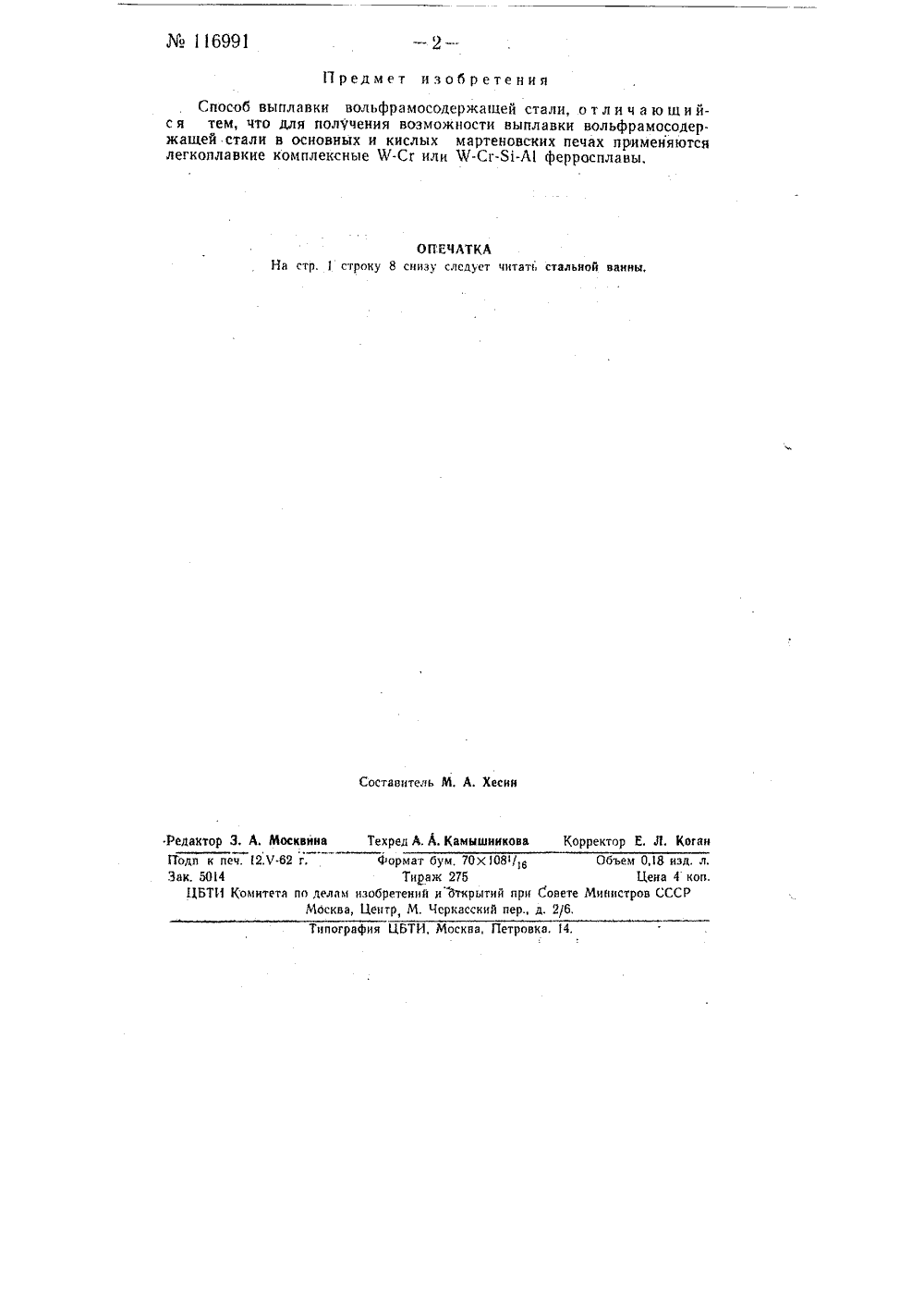

Способ выплавки вольфрамосодержащей стали

Номер патента: 1409666

Опубликовано: 15.07.1988

Авторы: Барышников, Боровков, Григорьев, Коваленко, Мясников, Уйманов, Фомичев

МПК: C21C 5/04

Метки: выплавки, мартеновской, основной, печи, стали

...является нерациональным в связи.с увеличе, нием его. удельного выхода и снижением производительности мартеновской печи, а уменьшение количества шлака ведет к снижению основности первичного 45 шлака и его реакционной способности,Количество известняка, загружаемого в печь при соотношении 2, необходимо для поддержания основности шлака.в пределах 1,7-1,9. При увеличении количества подаваемого в печь известняка, ухудшаются условия дефосфорации,затормаживается процесс его удаления, а при умень 55 шенин количества известняка снижает" ся основность шлака и не обеспечивается. полнота удаления фосфора из металла. Предлагаемое количество окислителей (железной руды, агломерата, окалины) при соотношении, равном единице, необходимо для поддержания...

Номер патента: 1601132

Опубликовано: 23.10.1990

Авторы: Висторовский, Дюдкин, Кисиленко, Курдюков, Мастицкий, Рубан, Терзиян, Хмельков

МПК: C21C 5/04

Метки: выплавки, качающейся, мартеновской, печи, стали

...чугуна и металлоломаи через 40 мин после расплавленияметаллошихты отбирают пробы шлакадля химического анализа и определе.ния поверхностного натяжения, Псходу плавления производят измерениевысоты слоя шлака над металлом.Результаты эксперимента приведеныв табл.1При соотношении масс известнякаи железкой руды более 1;3 снижаетсяскорость окисления Фосфора, поэтому,цаже при оптимальных физическихсвойствах шлака не достигается повышения содержания Фосфора в шлаке,При соотношении масс известняка ижелезной. руды менее 1:5 не обеспечивается достаточной основности шлака,при этом достичь высокой концентрациифосфора в шлаке не удается, При соотношении известняка шлака производства вторичного алюминия более1:0,001 не происходит ускорения...

Номер патента: 1097681

Опубликовано: 15.06.1984

Авторы: Алифанов, Гаршин, Гладышев, Горбунов, Елисеев, Зубарев, Юсупов

МПК: C21C 5/04

Метки: выплавки, мартеновской, печи, стали

...рассредоточенному распределению известняка в объеме сталеплавильной ванны.Количество металлической шихты, загружаемой в мульды совместно с известняком, составляет 40-707 от общего расхода металлического лома.Зайалка известняка с большим 707 от общего расхода количеством металлической шихты приводит к высокой степени рассредоточения известняка, Однако такая высокая завалка известняка приводит к значительным потерям свободной окиси кальция со спускаемым шлаком периода плавления и затрудняет формирование к момеиту расплавления шихты шлака требуемой основности. Результатом этого является увеличение продолжительности доводки плавки и ,снижение стойкости основной Футеровки печи.Завалка известняка с меньшим 403 от общего расхода количеством...

Номер патента: 1131905

Опубликовано: 30.12.1984

Авторы: Голубев, Кривошейко, Кузьмин, Мянник, Талдыкин, Эрзяйкин

МПК: C21C 5/04

Метки: выплавки, мартеновской, печи, стали

...железа) уже при заливке чугуна в печь. Таким образом, угар железа уменьшается. Опускание фурмы до упора ее с ших. той (согласно проведенным исследова ниям) осуществляют со скоростью О, 1- 0,5 м/с. При опускании фурмы со скоростью более 0,5 м/с стойкость головки фурмы уменьшается с 50 до 20 плавок из-за резкого удара головки по 55 шихте. При опускании фурмы со скоростью менее О, 1 м/с головка фурмы заметалливается из-эа длительного 05 4 нахождения ее вблизи реакционнойзоны, что затрудняет эксплуатациюфурмы вПродолжительность соприкосновениь,головки фурмы с шихтой установленаэкспериментально и составляет 0,2 -0,8 с. При времени соприкосновенияменее 0,2 с при подъеме фурмы получаются резкие рывки, что выводит изстроя цепную...

Номер патента: 1211300

Опубликовано: 15.02.1986

Авторы: Гизатулин, Куликов, Назюта, Налча, Овсянников, Папуна, Симонов

МПК: C21C 5/04

Метки: выплавки, мартеновской, печи, стали

...в период предварительного раскисления и снижению его межфазногонатяжения, что в совокупности с низким содержанием окислов железа создает благоприятные условия для удаления серы из металла в шлак. Степень десульфурации металла в рассматриваемый период снятия переокисленности в 1,5-2 раза больше, чем на плавках базовых вариантов с использованием для снятия переокисленности 257.ферросилицияПо сравнению с прото-, типом повышение качества металла согласно предлагаемому способу достигается одновременным снижением окислен", ности и вязкости шлака, что значительно повышает коэффициент распределения серы между шлаком и металлом.Как следует из представленых в табл,2 данных, при соотношении отходов абразивного производства и шлака ЭШП ( 1:1...
