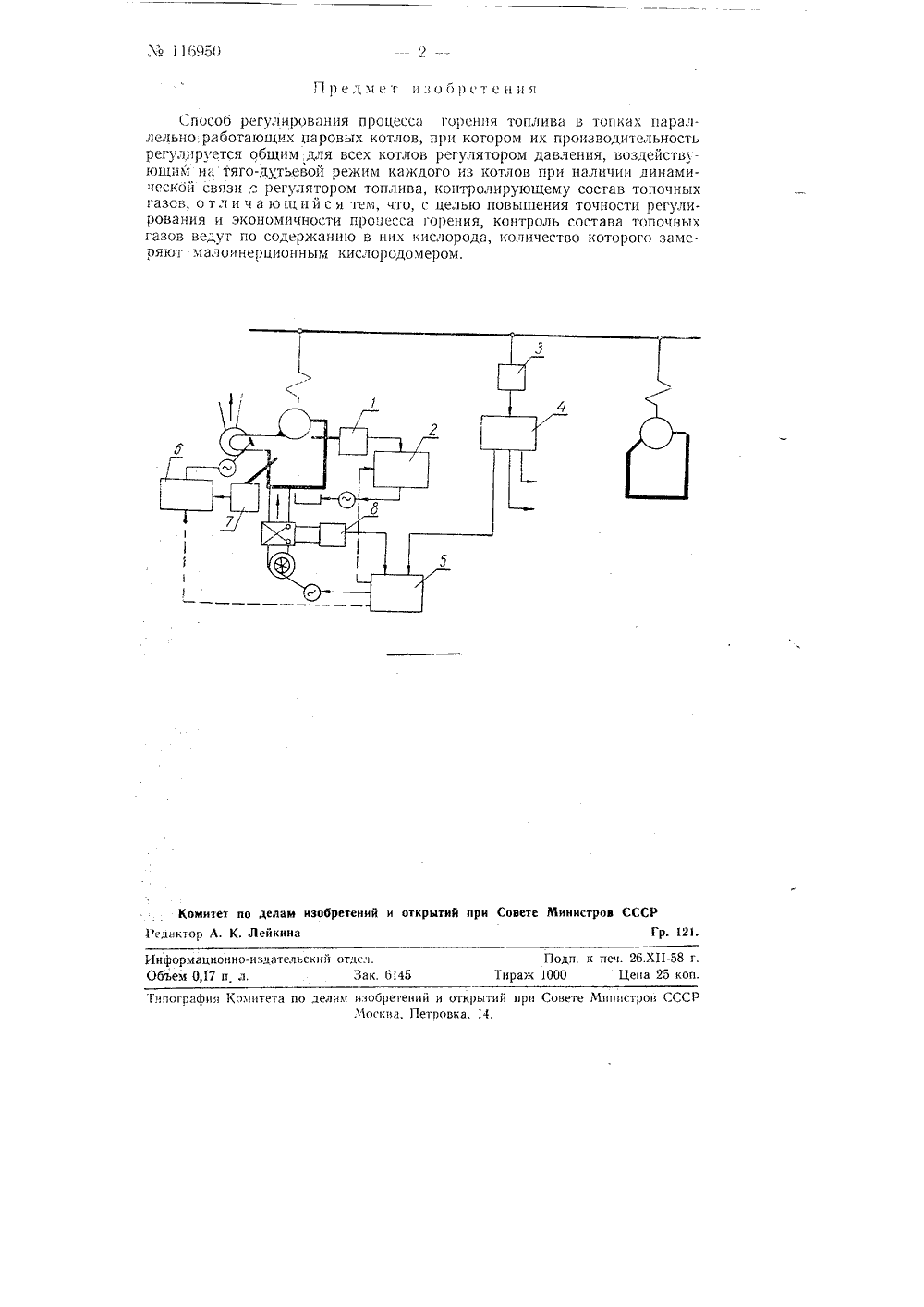

Способ регулирования процесса горения топлива в топках параллельно работающих паровых котлов

Номер патента: 943667

Опубликовано: 15.07.1982

Авторы: Алферов, Губайдуллин

МПК: G05D 23/19

Метки: варианты, его, многоканальный, процессов, регулятор, тепловых

...первые вход ивыход блока управления 1 ч (вход усилителя 29 и второй выход блока сравнения 31) соответственно к термодатчику 18 и первому входу исполнительного органа 19, а второй вход последнего - к выходу элемента 15, который при совпадении заданного времени отключения каждого канала (заложенного в блоке программирования 9) и текущего времени таймера 17 формирует сигнал на окончание цикла термообработки, блокирующий включение исполнительного органа 19 в канале с завершенной программой,При коммутации очередного термодатчика 18 к усилителю 29 усиленный сигнал преобразуется аналого-цифровым преобразователем 28 в код, который подается на первые входы вычитателя 30 и коммутатора 11, а также на третий вход блока индикации 10.На второй...

Номер патента: 1013922

Опубликовано: 23.04.1983

Авторы: Алферов, Губайдуллин, Самохвалов, Юдкевич

МПК: G05D 23/19

Метки: многоканальный, процессов, регулятор, тепловых

...8, селектора 13 блока 14 управления и элемента И 15, соедивходом бЛока опроса 16, который соединяет термодатчики 18 с третьим входом блока 14 управления и первый выход последнего - с исполнительны" ми органами 19. Второй вход блока 14 управления соединен с вторыми входами элементов И 23 и 24, а третий вы-. ход - с третьим входом блока 10 индикации и вторым входом коммутатора 11, третий вход которого связан с первым 1 О выходом сумматора 22 через элемент, И 24.Устройство работает следующим образом.Блок 9 программирования выдает эа несенную в него, оператором информацию о режимных параметрах в цифровом коде для каждого канала термообработки, а именно; на сумматор 8 о темпе нагрева или охлаждения, на селектор 13 об,уровне изотермы, на...

Номер патента: 686629

Опубликовано: 15.09.1979

Автор: Роберт

МПК: C10J 5/00

Метки: зажигания, например, переработки, подземной, процессе, сланца, твердого, топлива

...выполнена камера диаметром 43-68 см.Высота камеры должна быть достаточной для размещения в ней горелки 6 и должна гарантировать, что частицы раздробленного сланца не заблокируют нижний конец камеры настолько, что затормозят прохождение через него поступающего в зону горения воздуха.После выполнения камеры горелку б опускают вниз через скважину 4 в нагнетательную камеру 5, например, при помощи троса 7, соединенного с лебедкой 8, расположенной выше покрова 3. Предпочтительно, когда горелка размещена почти полностью в нагнетательной камере 5 и не закупоривает скважину 4, препятствуя прохождению сквозь нее воздуха. Однако, если диаметр горелки не очень велик, верхняя часть ее может быть расположена в скважине, не слишком сокращая при этом...

Номер патента: 661129

Опубликовано: 05.05.1979

Авторы: Мушенко, Хейфец

МПК: F02C 9/00

Метки: автомат, газотурбинного, двигателя, запуска

...полость 15 пружины 8 и далее через открытую щель 18 - в наружную полость 2, входной жиклер 11, внутреннюю полость 3 и магистраль 5 редуцированного давления (Рг) воздуха - к выходному жиклеру 12 в атмосферу с давлением Р(. По мере роста давления воздуха за компрессором чувствительный элемент 1 перемещается вверх одновременно с дозирующей иглой 1 О, которая вначале открывает проход топлива в двигатель (это регулируется пружиной 8 при помощи внутреннего регулировочного винта 6), а затем увеличивает расход топлива по заданной характеристике. 3Увеличение расхода топлива при запускепроисходит до тех пор, пока подвижныйупор 9 заслонкой 14 не закроет жесткийупор 13. Это положение регулируется наружным регулировочным винтом 7. При посадке...

Номер патента: 1405

Опубликовано: 30.06.1926

Автор: Хлебников

МПК: F23N 3/00, G05D 7/00

Метки: котлов, паровых, регулятор, тяги

...3, 3, прикрытыми клапанами 4, 4, и трубкой о с краном, при помощи которого регулируется впуск воздуха под сосуд 2. Один из клапанов 4 снабжен кольцом 7, от которого шнур, при помощи роликов, протянут к месту кочегара. Шибер 8 (дымовая заслонка) котла уравновешен гирями 9 так, что всегда должен иметь перевес и потому всегда дымовая заслонка стремится опуститься и вытянуть сосуд 2 из сосуда 1, Но после небольшого выдвигания, под сосудом 2 образуется разрежение и заслонка может опускаться только постольку, поскольку кран о может пропустить воздух под сосуд 2. Таким образом, скорость опускания шибера регулируется краном о, который устанавливается в зависимости от скорости прогорания топлива на колосниках котла. Во время загрузки...
