Куттер
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 116404
Автор: Бобылев
Текст

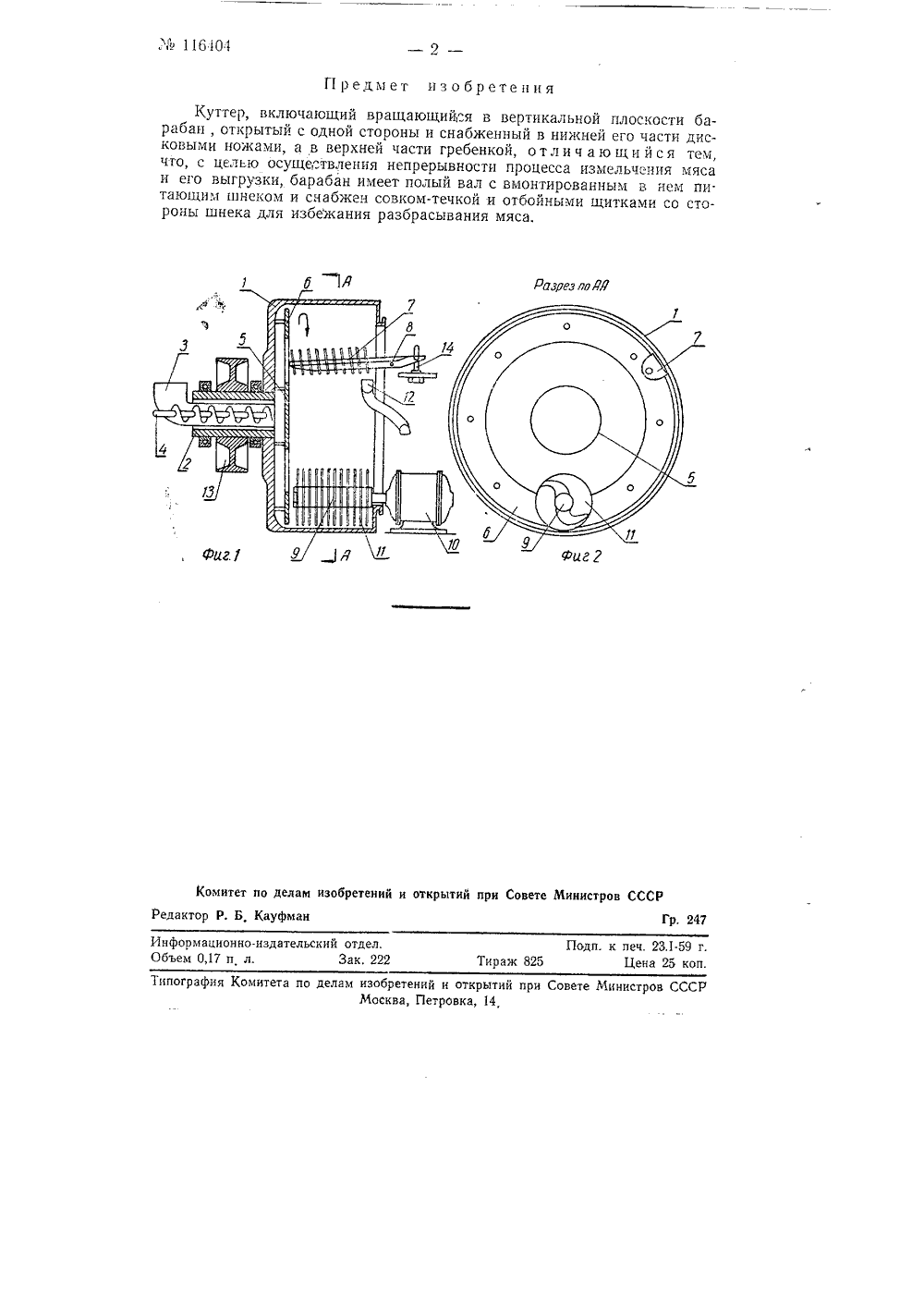

Уо 116404 Класс 66 Ь, 1 о 1 ЕНИЯ ИКАНИЕ ИЗОБ ТОРСЯОМУ СВИДЕТЕЛЬС М, Бобыл ПЕР аявлено 25 марта 1958 г. за595485 в Комитет по делам изобретений и открытий при Совете Министров СССРальной плоснижней части на полом валу мельчению мя," установленньо вращение от Известен куттер, включающий вращающийся в вертиккости барабан, открытый с одной стороны и снабженный вдисковыми ножами, а в верхней части гребенкой.В описываемом такого же типа куттере барабан имеет полый вал свмонтированным в нем питающим шнеком и снабжен совком-течкой иотбойными щитками со стороны шнека для избежания разбрасываниямяса. Куттер непрерывно измельчает и выгружает мясо с производительностью 12 - 15 т продукта в смену.На фиг. 1 изображен куттер в вертикальном диаметральном разрезе;на фиг. 2 - разрез по АА на фиг. 1.Барабан 1, открытый с одной стороны, монтирован 2и вращается в вертикальной плоскости, Подлежащее изоиз бункера 3 подается в барабан питающим шнеком 4, мвнутри вала 2,На внутренней поверхности торцовой стенки барабана 1 укрепленыотбойный щиток 5, расположенный перед выходным отверстием вала 2, икольцевой щиток 6.Внутри барабана 1 в верхней его части ра,"положена гребенка 7, поворотно монтированная на оси 8 с возможностью изменения ее положенияотносительно оси вращения барабана 1.В нижней части барабана 1 на валу 9, приводимом вдвигателя 10, укреплены дисковые ножи 11,С открытой стороны барабана 1 расположен говок-течка 12.Барабан 1 приводится во вращение через шкив 13.При горизонтальном положении гребенки 7 измельчаемое ножами 11мясо не имеет осевого перемещения вдоль барабана 1.При наклонном положении гребенки 7, регулируемом винтом 14, измельчаемое мясо перемещается к открытой стороне барабана 1 и черезсовок-течку 12 выводится из куттера.Предмет изобретения Раза Комитет по зобретений и открытий при Совете Министров СССР актор Р. Б, Кауфман Гр. 247 нформационно-издательский отдел, Поди. к печ. 23.1-59 г. бьем 0,17 п л. Зак. 222 Тираж 825 Цена 25 коп. Типогра митета по делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14,Куттер, включа 1 ощий вращающий,"я в вертикальной плоскости барабан, открытый с одной стороны и снабженный в нижней его части дисковыми ножами, а в верхней части гребенкой, о тл и ч а ю щи й си тем, чго, с целью осуществления непрерывности процесса измельчения мяса и его выгрузки, барабан имеет полый вал с вмонтирсванным в нем питающим шнеком и снабжен совком-течкой и отбойными щитками со стороны шнека для избежания разбрасывания мяса.
СмотретьЗаявка
595485, 25.03.1958
Бобылев С. М
МПК / Метки
МПК: A22C 17/00, B02C 18/20
Метки: куттер
Опубликовано: 01.01.1958
Код ссылки
