Устройство для отбраковки термисторов по содержанию третьей гармоники

Номер патента: 114518

Авторы: Гейне, Ионов

ZIP архив

Текст

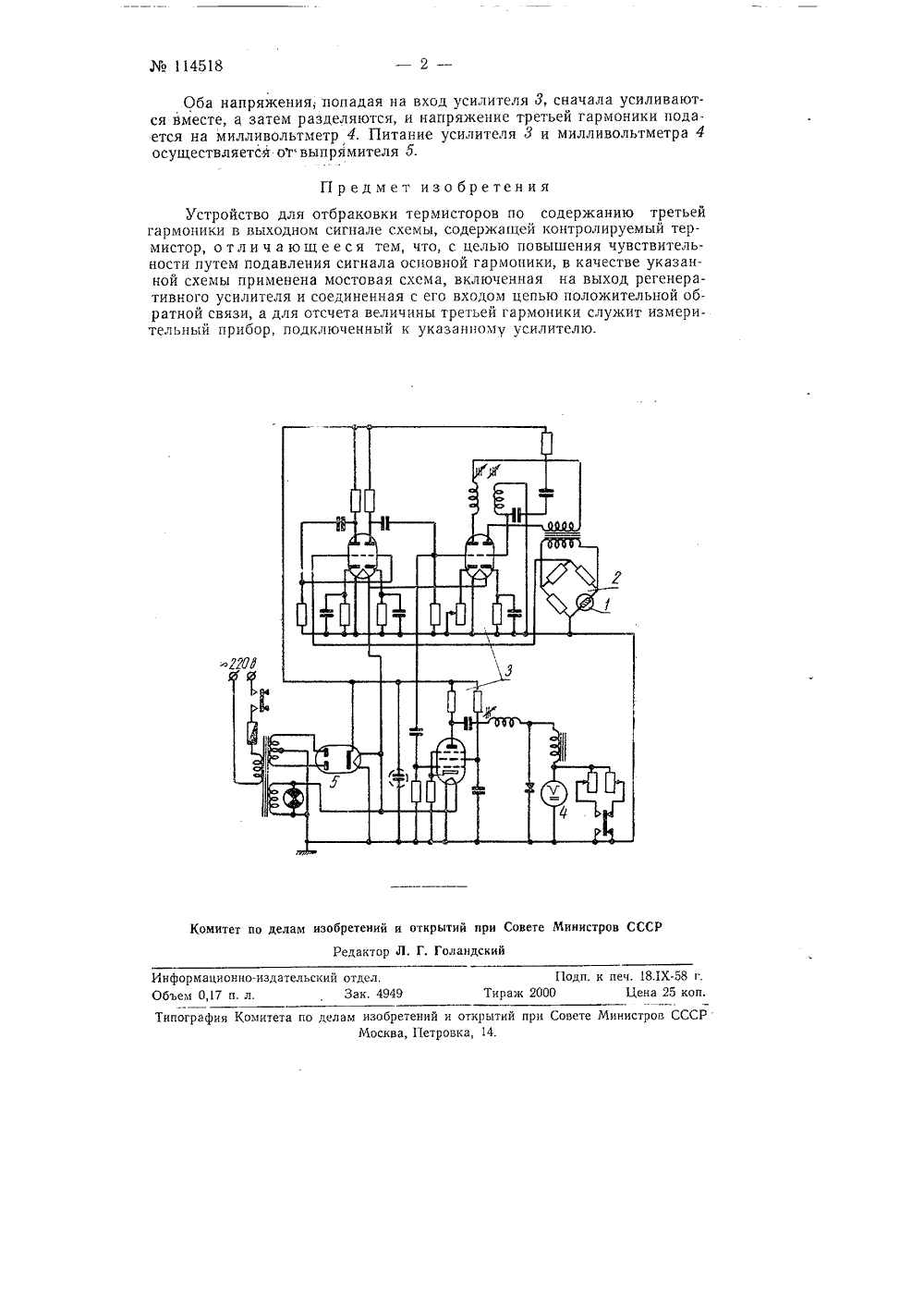

Класс 21 е, 311 4518 СССР 1БИБЛИОТЕКА ПИСАНИЕ ИЗОБРЕТЕНИЯ двторСкОМу свкдк.гяльствУ А, А. Ионов и В. А РОЙСТВО ДЛЯ ОТБРАКОВК СОДЕРЖАНИЮ ТРЕТЪЕЙГейне ТЕРМИСТОРОВ ПОГАРМОН И КИ У июля 1957 г. за Мо 580697 в Комитет по делам изобретений и открытий при Совете Министров СССР аявлен При подаче на термистор синусоидального напряжения он генерирует э.д.с. третьей гармоники, наличие которой не позволяет полностью сбалансировать мосты из термисторов, применяемые для измерительных целей. Поэтому при изготовлении термисторов для мостовых измерительных схем необходимо вести отбраковку по величине э.д.с. третьей гармоники в выходном сигнале схемы, содержашей контролируемый термистор. Предлагаемое устройство для отбраковки термисторов шенно, по сравнению с известными устройствами, так как о подавить сигнал основной гармоники и повысить благодар ч вствительность,более соверо позволяет этому свою УЭто достигается применением в устройстве мостовой схемы, включенной на выход регенеративного усилителя и соединенной с его входом цепью положительной обратной связи. К указанному усилителю подключен измерительный прибор для отсчета величины третьей гармоники.На чертеже изображена блок-схема предлагаемого устройства, Испытуемый термистор 1 включается в плечо моста 2, включенного на выход регенеративного усилителя 3 звуковой частоты. Мост 2 соединяется с входом усилителя 3 цепью положительной обратной связи, вследствие чего усилитель самовозбуждается, и мост автоматически балансируется. В установившемся режиме на выходной диагонали моста 2 создаются два напряжения: остаточное напряжение основной частоты (вследствие неполного баланса моста) и напряжение третьей гармоники, равное половине э.д.с., генерируемой термистором при прохождении через него тока основной частоты.Таким образом, напряжение третьей гармоники, которое требуется измерять, ослабляется лишь в два раза, в то время как напряжение основной частоты ослабляется весьма сильно,114518 Оба напряжения, попадая на вход усилителя 3, сначала усиливаются вместе, а затем разделяются, и напряжение третьей гармоники пода. ется на милливольтметр 4. Питание усилителя 3 и милливольтметра 4 осуществляется отвыпрямителя 5. Предмет изобретения Комитет ио делам изобретений и открытий при Совете Министров Редактор Л. Г. Голандский Поди. к печ. 18.1 Хг.Тираж 2000 Цена 25 коп. нформаиионно-издательский отдел,бъем 0,17 п. л. Зак. 494ипография Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Петровка, 14. Устройство для отбраковки термисторов по содержанию третьей гармоники в выходном сигнале схемы, содержащей контролируемый термистор, о т л и ч а ю щ е е с я тем, что, с целью повышения чувствительности путем подавления сигнала основной гармоники, в качестве указанной схемы применена мостовая схема, включенная на выход регенеративного усилителя и соединенная с его входом цепью положительной обратной связи, а для отсчета величины третьей гармоники служит измерительнь 1 й прибор, подключенный к указанному усилителю.
