Устройство для генерирования и регулирования фазы управляющих импульсов ионных преобразователей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

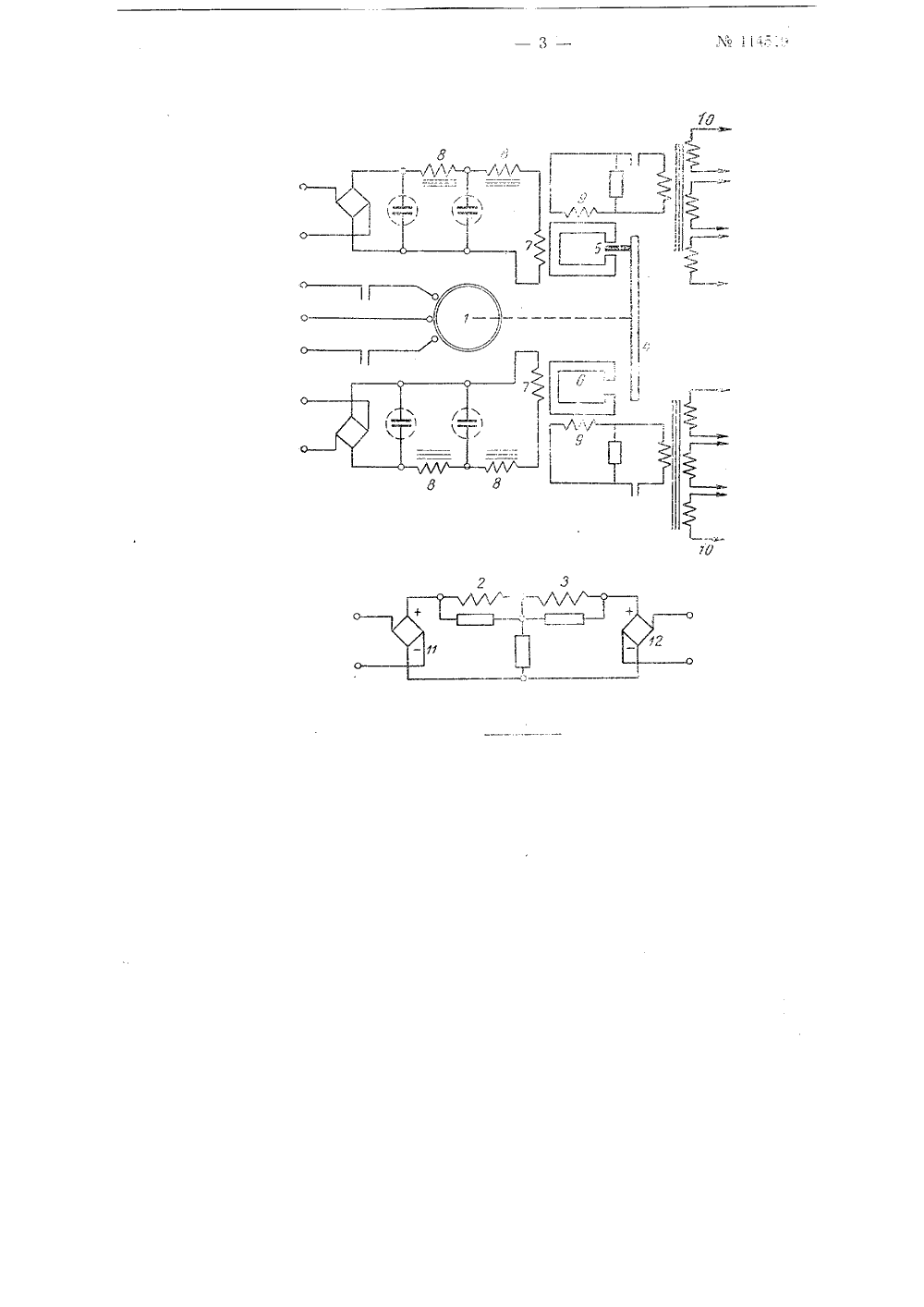

Класс 21 сР, 14 1 ),: ; Ая 10 СИБЛИОТЕИ)11 СССР САНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ Лебеде. Подола АНИЯ И РЕГУЛИРОВАНИЯМПУЛЪСОВ ИОННЫХВАТЕЛЕЙ УСТРОЙСТВ ФАЗЫЛЯ ГЕНЕРИРОАВЛЯЮЩИХПРЕОБРАЗ аявас во 2 ноября 19м)пст по ясла)а изобретений и открыт)йстров СССР Для генерирования н регулирования фазы управляк)щих импульсовионных преобразователей применяют устройства, содержащие механический коммутатор, приводимый во вран 1 снис синхронным электродвигателем с неявно выраженными полюсами.Известные подобные устройства 1 гмсют сложную схему и не обеспечивают надежную работу преобразователя, что огра 1 ичнвяет их применение.Для устранеьч 1 я указанных недостатков предлагается выполнять коммутатор в виде диска со стальными пт 1 фтами, изменяющими магнитноесопротивлснис зазоров сердечников пик-трансформаторов, первичные обмотки которых питаются постоянным током. Для управления фазой импульсов, индуктируемых во вторичных обмотках пик-трансформаторов,ротор снабжен двумя сдвинутыми относительно друг друга на 90 электрических градусов обмотками, соотношение токов в которых определяет сдвиг результирующего поля возбуждения двигателя.Ня 1 ертеже нзооряженя электрическая схема предлагаемого уройствя,Устройс".н содержит синхронный двигатель 1 )1 явно выраженными полюсами, снабженный двумя обмотками возбуждения 2 и 3, обтска(м 1.1 ми постоянным током и создя 1 О 1 ц 11 м)1 магнитныпсяя, сдвинутые Относительно друг друга на 90 электрнчскнх градусов. Двигатель 1 приводит во вращение диск 4 со стальными штифтами д. Эти штифты проходят поочередно через воздушные зазсрь 1 сердечников пик-трансформаторов б, первичные обмотки 7 которы. питаются через большие индуктивности 8 постоянным током. В результате, в момент прохождсн 11 я1 птнфтсн,з ЧСРСЗ ЗЯЗОРЫ ПИК-ТРЯ 11 сфОРМ;)ТОРОВ, В ИХ ВТОРИс 1 НЫХ ООХ)ОТКак9 индуктпруются э.д.с, в виде кратковременных импульсов с крутымфронтом нарастания.М 14519Эти импульсы подаются на трансформаторы 10 и используются в качестве управляющих сигналов в сеточных цепях тиратронов или в цепях поджигателей игнитронов.Соответствующим выбором скорости вращсния синхронного двигателя 1 и расположением штифтов 5 осушествлястся необходимая программа зажигания игнптронов.Регулирование фазы поджигания игнитронов осуществляется изменением положения ротора двигателя относительно вращающегося поля статора, что достигается соответствующим изменением токов г, обмотках возбуждения 2 и 3.Одна из этих обмоток возбуждения подключена и источнику тока 11 со стабильным напряжением, а другая - к выпрямителю 12 с напряжением, пропорциональным напряжению сети, питающей ионный преобразователь, При таком включении обмоток 2 и 3 компенсируется влияние колебаний напряжешьч в питающей сети на выходное напряжение преобразователя.11 редмет изооретения1. Устройство для генерирования и регулирования фазы управляющих импульсов ионных преобразователеи, содержащее механический коммутатор, приводимыи синхронным электродвигателем с неявно выраженными полюсами, о тл и ч а ю щ е е с я тем, что, с целью его упрощения и повышения надежности работы, указанный коммутатор выполнен в виде диска со стальными штифтами, изменяющими магнитное сопротивление зазоров сердечников пик-трансформаторов, первичные обмотки которых питаются постоянным током, а для управления фазой импульсов, индуктируемых во вторичных обмотках пик-трансформаторов, ротор снабжен двумя сдвинутыми по фазе относительно друг друга на 90 электрических градусов обмотками, соотношение токов в которых определяет сдвиг результирующего поля возбуждения двигателя.2. Устройство по и. 1, о тл ич а ю щ е ес я тем, что, с целью стабилизации выходного напряжения преобразователя при колебаниях напряжения питающеи сети, одна из обмоток возбуждения синхронного электродвигателя подключепа к источнику стабилизированного постоянного тока, а другая - к выпрямителю, напряжение которого пропорционально напряжешпо указанной сети.
СмотретьЗаявка
585725, 02.11.1957
Лебедев В. К, Подола Н. В
МПК / Метки
МПК: H02M 1/02
Метки: генерирования, импульсов, ионных, преобразователей, управляющих, фазы
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/3-114519-ustrojjstvo-dlya-generirovaniya-i-regulirovaniya-fazy-upravlyayushhikh-impulsov-ionnykh-preobrazovatelejj.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для генерирования и регулирования фазы управляющих импульсов ионных преобразователей</a>
