Система регулирования давления воздуха летательного аппарата с двумя автономными гермокабинами
Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1127204
Авторы: Ефимов, Зазнобин, Колесников, Мишина, Хаврошин
Описание

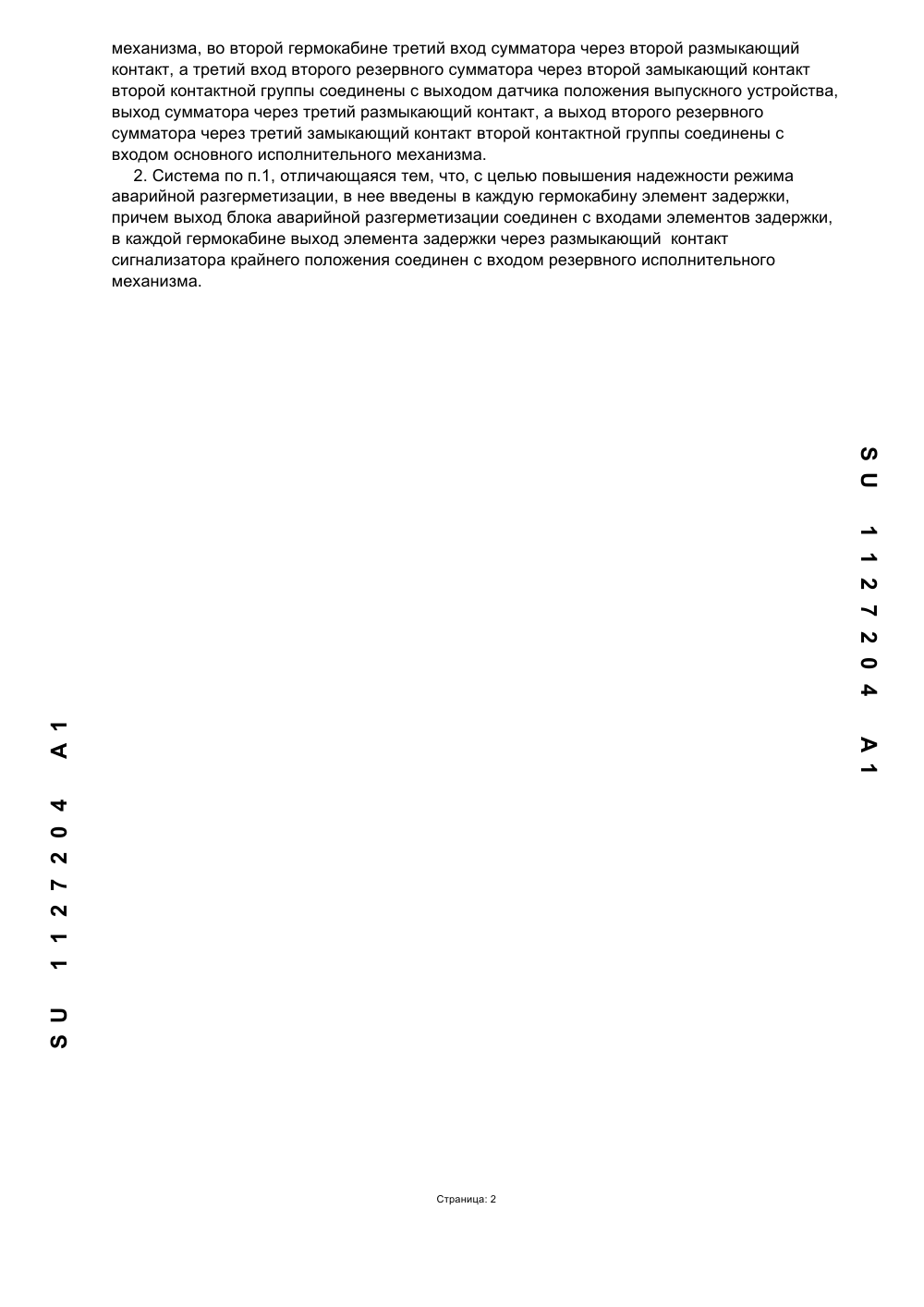

Система регулирования давления воздуха летательного аппарата с двумя автономными гермокабинами, содержащая в каждой гермокабине основной регулятор давления, входы которого соединены с задатчиком давления, с датчиками атмосферного и кабинного давлений и с датчиком скорости изменения давления, а выход - с первым входом сумматора, выключатель тактической разгерметизации, сигнализатор предельного давления, основной и резервный исполнительные механизмы, выпускное устройство с датчиком положения и с сигнализатором крайнего положения, общие для гермокабин блок аварийной разгерметизации, резервный регулятор давления, входы которого соединены с резервным задатчиком давления, с датчиками атмосферного и кабинного давления и с датчиком скорости изменения давления, два резервных сумматора, первые входы которых соединены с выходом резервного регулятора давления, причем вторые входы всех сумматоров соединены с выходом блока аварийной разгерметизации, отличающаяся тем, что, с целью автоматизации режима тактической разгерметизации, в нее введены блок коммутации с двумя группами контактов, электропневмораспределитель, резервный задатчик тактической разгерметизации, элементы И и задатчики тактической разгерметизации для каждой гермокабины, причем в каждой гермокабине выход задатчика тактической разгерметизации через выключатель тактической разгерметизации соединен с дополнительным входом основного регулятора давления и с первым входом элемента И, второй вход которого соединен с выходом сигнализатора предельного давления, выходы элементов И первой и второй гермокабин соединены соответственно со вторым и первым входами блока коммутации, выход которого соединен с управляющим входом электропневмораспределителя, который пневматически соединен с резервными датчиками кабинного давления и датчиком скорости изменения давления, а также с первой и второй гермокабинами, резервный задатчик тактической разгерметизации через параллельно соединенные первые замыкающие контакты первой и второй групп контактов соединен с дополнительным входом резервного регулятора давления, в первой гермокабине третий вход сумматора через второй размыкающий контакт, а третий вход первого резервного сумматора через второй замыкающий контакт первой контактной группы соединены с выходом датчика положения выпускного устройства, выход сумматора через третий размыкающий контакт, а выход первого резервного сумматора через третий замыкающий контакт первой контактной группы соединены с входом основного исполнительного механизма, во второй гермокабине третий вход сумматора через второй размыкающий контакт, а третий вход второго резервного сумматора через второй замыкающий контакт второй контактной группы соединены с выходом датчика положения выпускного устройства, выход сумматора через третий размыкающий контакт, а выход второго резервного сумматора через третий замыкающий контакт второй контактной группы соединены с входом основного исполнительного механизма.
2. Система по п.1, отличающаяся тем, что, с целью повышения надежности режима аварийной разгерметизации, в нее введены в каждую гермокабину элемент задержки, причем выход блока аварийной разгерметизации соединен с входами элементов задержки, в каждой гермокабине выход элемента задержки через размыкающий контакт сигнализатора крайнего положения соединен с входом резервного исполнительного механизма.
Заявка
3531669/23, 06.01.1983
Ефимов К. П, Зазнобин М. Г, Колесников А. А, Мишина Е. П, Хаврошин В. Ф
МПК / Метки
МПК: B64D 13/04
Метки: автономными, аппарата, воздуха, гермокабинами, давления, двумя, летательного
Опубликовано: 27.05.2006
