Способ получения растворимых привитых сополимеров

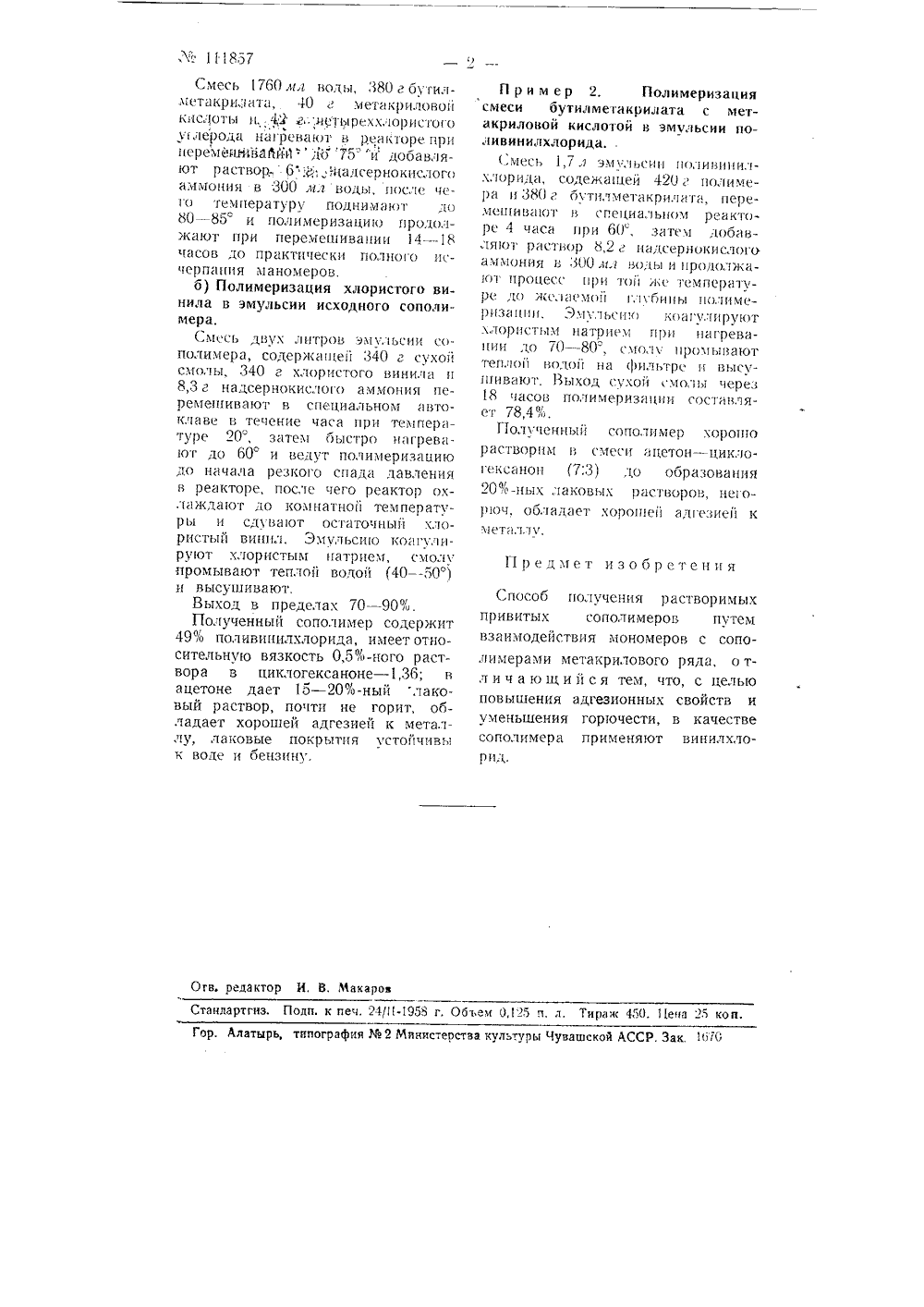

СПОСОБ ПОЛУсЕ 1 ИЯ РАСТВОРИМЫХ ПРИВИТЫХ СОПОЛ ИМЕРОВт 1 ВСКП 1 Н), ЧТО 1 ОГ 1 И С Р 1;ИИ 1 цс сОл ы, ирииеняеиы(, нанри), .1.1 Я ЛсКС)В 1)1 Х И)КР 1 Ит, .10 Ж 1 ОСС 3 В 1)ва И тОД)13 01 В 11 Е.1 1 - 10)орОВ, В тс 1(1110 сти, эс)и 1)ОВ те- Г;тт(Р )ОКтс т(ИС 0 Ц, ПО;И 3 ) 31 1 (0 С)ГИ.т(рс 1 53 1 ВНИ, ЗОВ 1 Х СОС. 3 1- 1 с От И И 1 р 01 . 3 Р) О. т И 1)Х .1 С 1 с К р 13 10 В( 11 1( т()Г Ы .) 1ЭТ(.1 1 1 а):3 (В 1 11( т 1 И, ИтС)Д 3)0 10533;ЕР;1 ,15 И СОИО, ИСРИ 1 сГ)В 3 ВВОСЯ тО(О,11( 11- ," В .СР 11) Е 3 1 К 1) ,т 0 И ( Р 111 3( :.С 3 В 5 т 0 ГОРЦ Х ОТ, И 1 Ь) С 51 (11 тт,т.рц; Вт;т 1)тВ О, ОВИО)В Е;т,.11;)т;т 0 С )В(ИООтр 13(13110 Я 51 .с КОИ Ы: 1 Око 1331 И )1(Л 1(Ч1; т- Л(тКП Р 5.)1 С ЛОВ ГсП(013, атт",т 0: ОНИ 31;),.гт а;)И 0 т)(Вт( отК 1, С)03(3 1(5(С 5 ТОИО ХС)РОт 3 т3) ) С" 3 Р) 0 ) 31 3.П род,)13 сг 5111( т;) ) 1 ИЛт(.113 3 ЯР:3( ГВС)РИ:)Х В ОРсИВЕСК 1.": 3)ас Т) РИ ьс ст ( т 1 тттт В СО)т.13 СРО 3 1 УоЯ и:1". ) .О Сот)1 Я тОИСтСР Иг3 тХ, 3(т) Ци , .О т Огт 1:." О0-ГСГ СТс КР 1 Г с т с 11 .ЕТс 1,Г 3;)ВО КСГ(Т) ГИ 10130,тГ)с 1 0)ЛПГСТс 13531 (: ИО. ВИЛХГОРИ:1. :.Т СГ)1 Г) 11)Р 1 О ). т.3 Г 051; От 1 о И)1 Х (В(С 1 В 1).СОм)31тС;И(11 К )тсЬЛГ;т, ЕВО(" Ой КО,Т)1), 1,Л 110- Стойко, ГЬК;ОРОиой Р)СП ВОРИ)С,10 В,т т т ГОВО т3)СС 1;1 ОГО Ив 31 И(1 Ой 1 ОРЬ)тС( ВО. (,т И,1 ОТ 11 р( сВ 3 О)1 ГО т;10(:003 ВК.110 1(1 ЯВ 1( т Г( ХГ(РСТ 11 В ИИЛ. 111- 1 т, т ;),т ттт,т 11.1,1 11 ; С( .1 11 О, 111- ,С,т 1 (т 1В Э 1 ( Г В С ИС 0 1 0 1 . 1 С- т; сЬК(тт)10 .(т)1 р 1;3 КР 151 ВО 1тт ( 1 ,р(т1 К 1):. 11 .)Ь 0 Ь С;.Кт.т 1 ( ОтК ) 111(3 тС 10 033 3,) -0)1, 1,11тГ )тт т 01,т( 1 ,.1 1 , т ) ", тт , ( -Р ; 00.: 0 33( (,т 3 3 Исытра тт)И 1 В В 110 ГО Г, К 31 РС , 51 ОР 1 Е)И(: 11 Р Гс И 1(Р 35 р; х От (Г) 0 Я 3 т, и с)тст)тт,; - .,т.)О:),;1 кр)т"К;т., И,11 3 Т 1 т(Р) 1),)3 КИС 101 т. .1013(1(111 ;КРИГОВОт ИГ 13 .1 СтсКР 11080 й 1 И.,101 1 Сс 1(ЕР 11 3 тО 1 те 5 В ТЕХ )К т(, ОЙ 151 Х В ЭЛ Ь(1 И ПОЛ ИВИ Н 3. 1 ХГ 10)1.1, 110- Г ВИЛ И (1 ГОР 1 1 1 ЛИ 13; СО 1053 И -т. р с .П р и Ги е р 1. с) Получение эмутьсии исходного сополииера бутит- метакрилата с иетакриловой кис- ЛОТОЙ.Л. 111857 Предмет изобретения Огв. редактор И, В. Макаров Станлартгиз. Подп, к печ, 24/11-195 Ь г. Объем с 1,2)5 и. л, Тиран 450. 1 ена 25 кон. Гор. Алатырь, типография 1 Чь 2 Министерства культуры Чувашской АССР. Зак. 1 бО Смесь 1760 мл воды, 380 г бутилаеткр 1,;тс, 40 г меткриловой сс;1 оть И 42 гг:нетьрехх,ориого углерода нареван)т и реакторе при ерехсьивМ 1"до Уо и добавляют раствор6.:К; нагСернокисгог) я.мои 5 В 300 игл вод, Нос,е чес) температуру поднимяк)т,о 80 - 85 и полимеризяцию продс)лжаюг при перемешивации4 - 18 часов до практически полного и- черпания маномеров.б) Полимеризация хлористого винила в эмульсии исходного сополимера.Смсь двух литров эмульсии сополимера, содержащей 340 г сухой смолы, 340 г х;оритого винила8,3 г надсернокислого аммоия перемешивают в специальном явтоклаве в течение часа при температуре 20, зятем оыстро нагревают до 60 и ведут полимеризацию до начала резкого спада давления в реакторе, после чего реактор ох,яждают до комнатной температуры и сдувают остаточный хлористьп Випл. Эмульсио (0 гмлируют хлористым натрпе, смолу промывают теплой водой 140 - -50) н высушивают.Выход в пределах 70 - 90 ого.Полученный сополимер содержит 490 о поливинилхлорида, имеет относительную вязкость 0,5%-ного раствор а в циклогексаноне - 1,36; в ацетоне дает 15 - 20/о-ный лаковый раствор, почти не горит, ооладает хорошей адгезией к металлу, лаковые покрьтия устойчивы к воде и оензину. П р и м ер 2, Полимеризация смеси бутилметакрилата с метакриловой кислотой в эму;ьсии поливинилхлоридаСмесь 1,7 а эмульсии о,ивинилхгорид, содежшцей 420 г полимера и 380 г оутилметакрилятя, перемешивают и специаысо реакторс 4 часа при 60, зятем;обявляют раствор 8,2 г нядсернокислого я."аони 1 в 300 л.г оды и родолжаот процесс ири тс)й стемпер гур,1 о жляс мой глубины полим- ризапи. 3)ульеи коягулируют хлористым натрием при нагревании до 70 - 80=, саос промывают теплой водой на фильтр и высушивк)т, Выход сухой молы через 18 часов полимеризяции составляет 78,4%,Полученньш сополимер хорошо растворим и гмеи ацетон - циклогексаноц 17:3) до образования 20%-ных лаковых растворов, иего 1 ооч, обладает хорошей адгезией к м етя,у. Способ получения растворимых привитых сополимерог путем взаимодействия мономеров с сополимерами метакрилового ряда, о тл и ч а ю гц и й с я тем, что, с целью повышения адгезионных свойств и уменьшения горючести, в качестве сополимера применяют винилхлор ид.
