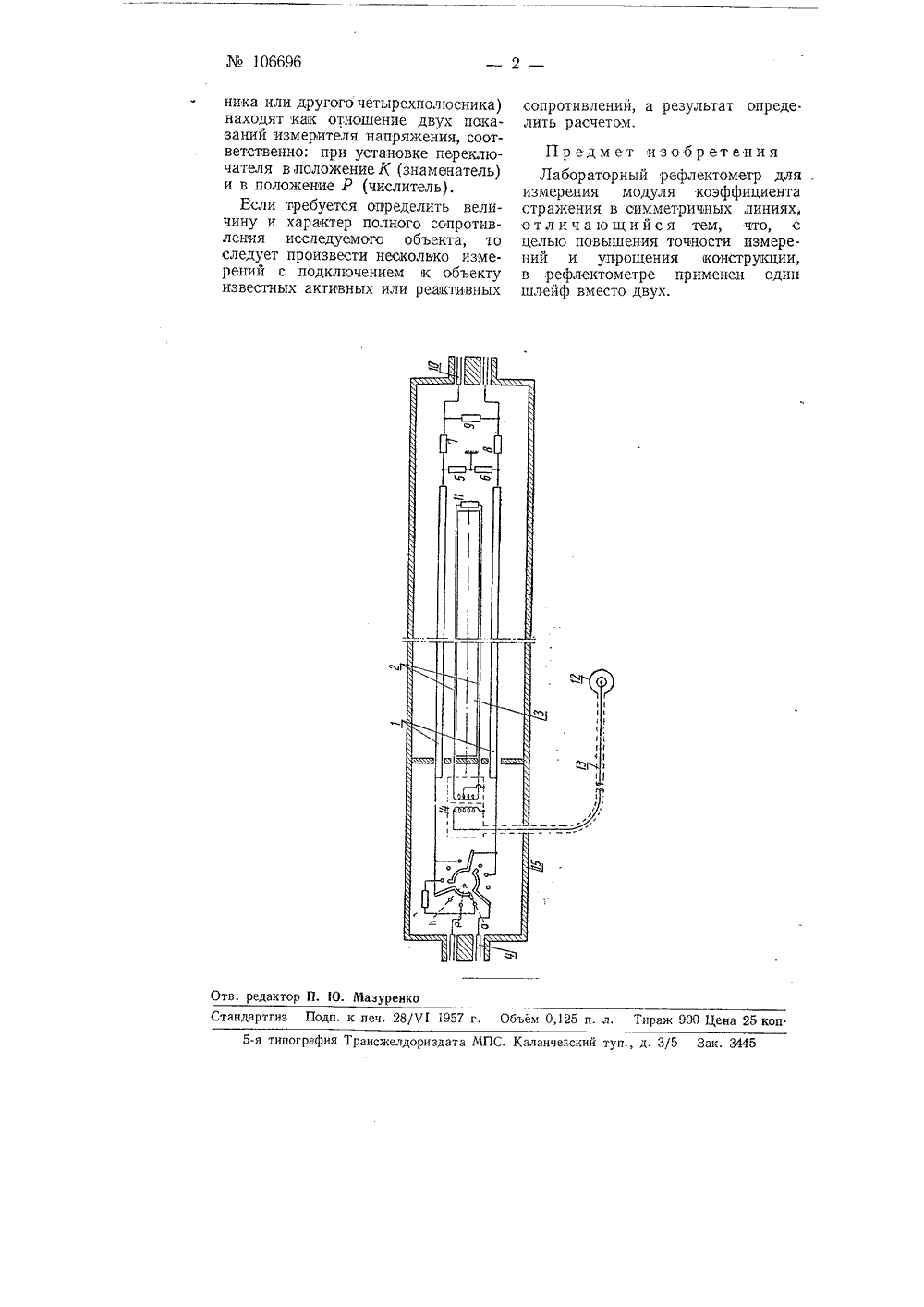

Лабораторный рефлектометр для измерения модуля коэффициента отражения в симметричных линиях

Номер патента: 995018

Опубликовано: 07.02.1983

Авторы: Глиндзич, Немировский, Розанов

МПК: G01R 27/26

Метки: волнового, задержки, измеритель, линий, симметричных, сопротивления

...разность Вз -стремится к нулю и при некоторойвеличине этого напряжения выполняетсяусловие согласования измеряемой СЛЗ(измерительный блок 3) с нагрузкой,т.е. В, =р,Импульсы противоположной полярности на симметричном выходе блока 4согласования воздействуют на входвычитающего усилителя 8, где происходит вычитание и устранение".сигналов . При этом компенсируется неидентичность Формы сигнала каждого плечаблока 4 согласования,. вызванная возможным различием волновых сопротивлений плеч реальной.СЛЗ.С выхода блока 4 согласования дифференциальный сигнал воздействуеттакже на. вспомогательную линию 5задержки, которая осуществляет задержку этого сигнала на времялиниизадержки с,нагрузкой, т.е. измерение этого напряжения, Послжс входом масштабного...

Номер патента: 1709237

Опубликовано: 30.01.1992

Авторы: Скудутис, Штарас

МПК: G01R 27/04

Метки: волнового, задержки, линий, симметричных, сопротивления

...и исследуемой линиях задержки. Эти импульсы поступают на один вход смесителя стробоскопического осциллографа 2, работающего на проход. тель стробоскопического осциллографа импульс поступает на симметричную эталонную линию 4 с волновым сопротивлением, равным номинальному значению волнового сопротивления исследуемой линии для нечетной волны. С выхода эталонной линии импульс подается на вход одного из плеч исследуемой линии 5 задержки. П рошедший исследуемую замедляющую систему сигнал поглощается в нагрузке 6, сопротивление которой равно номинальному значению волнового сопротивления исследуемой линии для нечетной волны. При этом на экране стробоскопического осциллографа наблюдается сигнал, получаемый в результате суммирования на входе его...

Номер патента: 105778

Опубликовано: 01.01.1957

Автор: Двоскин

МПК: G01C 3/20

Метки: взрывной, зарядов, ископаемых, карманный, колонковых, котловых, линий, отбойке, прибор, расчетных, сопротивления

...на шкале углов.По оси ординат отложены расстояния.Сетка и шкалы на ней построены из соотношения: Н=1 созц, где 1 -длина откоса.При /=сопз 1 функция Н= (созе) линейная. Положение прямой(фиг. 6) определяется из условия:при а - Ох= 90"И= О.Прямая СВ характеризует зависимость Н от сова при 1=сопз 1. Еслина ординаты, соответствующие соз 0 и соз 90, нанести в одинаковом масштабе расстояния, то по величине созе можно графически определить искомую величину Н, а совместив с точкой В ось указательной стрелки с тыльной стороны прибора, представляется возможным использовать последнюю для установки прибора на ."оответствующую длину откоса (см. фиг. 4).На фиг, 4 шкала длин откоса нанесена на ординате, соответствующей соз 0. Шкала высот уступов...

Номер патента: 1539637

Опубликовано: 30.01.1990

Автор: Белорус

МПК: G01N 27/02

Метки: бумаги, коэффициента, сопротивления, электрического, электродное

...устройство работаетследующим образом,Рубашку 2 обогрева общего электрода 1 с помощью патрубков 3 подключают при необходимости к термостату и церез ее полость непрерывно пропускают теплоноситель с заданной температурой. Из отобранных для анализалистов бумаги при помощи кольцевогоножа вырезают образец 7 бумаги с центральным отверстием 8, диаметр которого 40на 2-3 мм больше диаметра измерительного электрода 5, Диаметр вырезанногообразца 7 бумаги равен диаметру основания блока 5 (погрешност ь не должнапревышать 1-2 мм). Образец 7 послепропитки накладывают на контактнуюповерхность общего электрода 1, приэтом коническая поверхность бурта 10служит направляющей и облегчает уста.новку и центровку образца 7. В центр.образца 7 (в отверстие 8)...
