Дисковый плуг
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

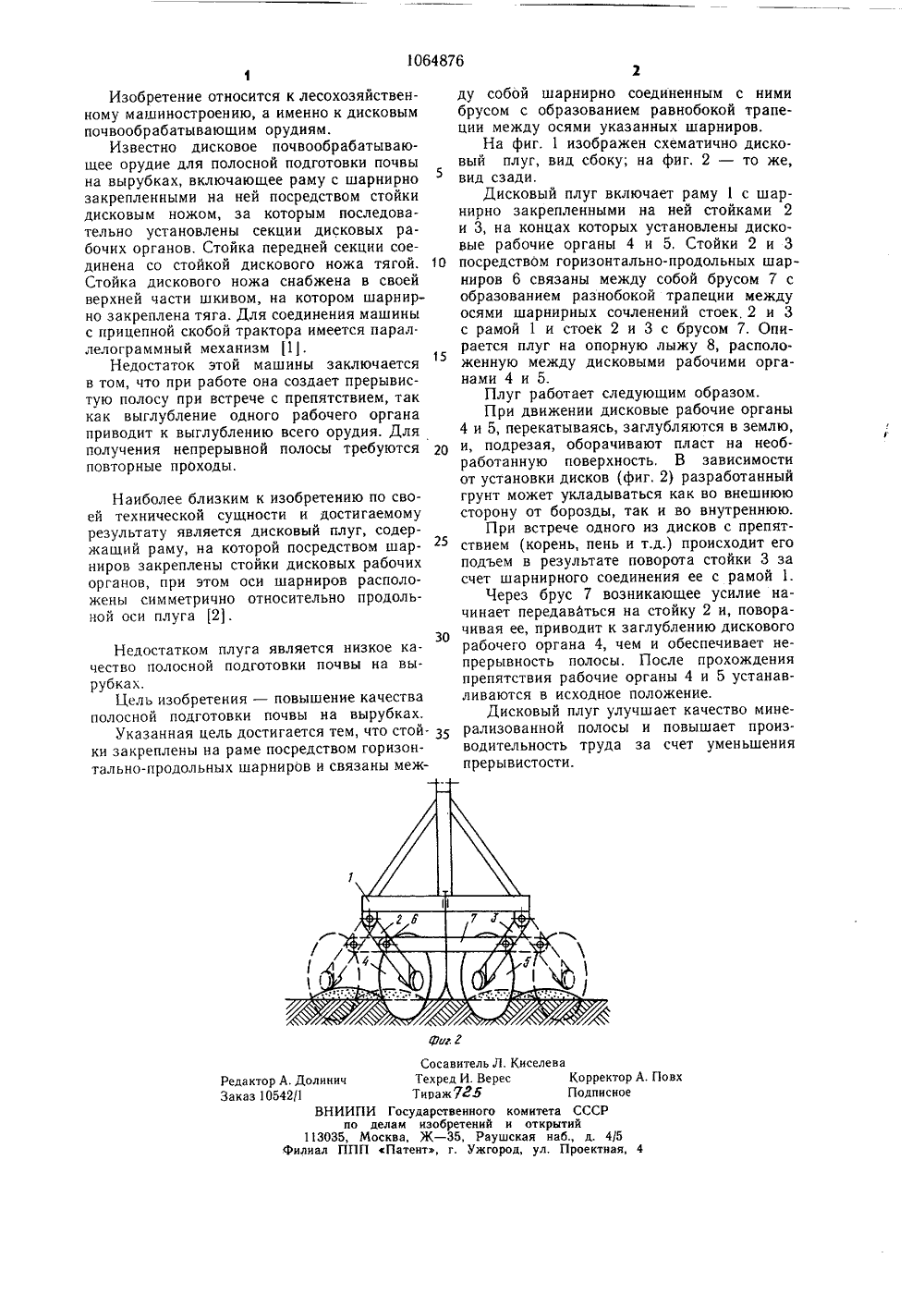

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК д(д) А 01 В 7/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СР СЬ 4 й 00 СЬ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ ИОТКРЫТИЙ(71) Всесоюзный научно-исследовательс. кий институт противопожарной охраны лесов и механизации лесного хозяйства (53) 631,312,8 (088.8)(54) (57) ДИСКОВЫЙ ПЛУГ, содержаший раму, на которой посредством шарниров закреплены стойки дисковых рабочих органов, при этом оси шарниров расположены симметрично относительно продольной оси плуга, отличающийся тем, что, с целью повышения качества полосной подготовки почвы на вырубках, стойки закреплены на раме посредством горизонтально- продольных шарниров и связаны между собой шарнирно соединенным с ними брусом с образованием равнобокой трапеции между осями шарниров.1064876 СЬг. ЕСосавитель Л, КТехред И. ВересТираж 785ПИ Государственного ко делам изобретений иМосква, Ж - 35, РаушсПП сПатент, г. Ужгоро иселе р А. Повхе Редактор А. ДолиничЗаказ 10542/1ВНИИ КорректоПодписноомитета СССРоткрытийкая наб., д. 4/5д, ул, Проектная, 4 113035,филиал П1Изобретение относится к лесохозяйственному машиностроению, а именно к дисковым почвообрабатывающим орудиям,Известно дисковое почвообрабатывающее орудие для полосной подготовки почвы на вырубках, включающее раму с шарнирно закрепленными на ней посредством стойки дисковым ножом, за которым последовательно установлены секции дисковых рабочих органов. Стойка передней секции соединена со стойкой дискового ножа тягой. 10 Стойка дискового ножа снабжена в своей верхней части шкивом, на котором шарнирно закреплена тяга. Для соединения машины с прицепной скобой трактора имеется парал. лелограммный механизм 1.Недостаток этой машины заключается в том, что при работе она создает прерывистую полосу при встрече с препятствием, так как выглубление одного рабочего органа приводит к выглублению всего орудия, Для получения непрерывной полосы требуются 20 повторные проходы. Наиболее близким к изобретению по своей технической сущности и достигаемому результату является дисковый плуг, содержащий раму, на которой посредством шарниров закреплены стойки дисковых рабочих органов, при этом оси шарниров расположены симметрично относительно продольной оси плуга 121. 30Недостатком плуга является низкое качество полосной подготовки почвы на вырубках,Цель изобретения - повышение качества полосной подготовки почвы на вырубках.Указанная цель достигается тем, что стой- З 5 ки закреплены на раме посредством горизонтально-продольных шарниров и связаны между собой шарнирно соединенным с нимибрусом с образованием равнобокой трапеции между осями указанных шарниров,На фиг. 1 изображен схематично дисковый плуг, вид сбоку; на фиг. 2 - то же,вид сзади.Дисковый плуг включает раму 1 с шарнирно закрепленными на ней стойками 2и 3, на концах которых установлены дисковые рабочие органы 4 и 5, Стойки 2 и 3посредствОм горизонтально-продольных шарниров 6 связаны между собой брусом 7 собразованием разнобокой трапеции междуосями шарнирных сочленений стоек, 2 и 3с рамой 1 и стоек 2 и 3 с брусом 7. Опирается плуг на опорную лыжу 8, расположенную между дисковыми рабочими органами 4 и 5.Плуг работает следующим образом.При движении дисковые рабочие органы4 и 5, перекатываясь, заглубляются в землю,и, подрезая, оборачивают пласт на необработанную поверхность. В зависимостиот установки дисков (фиг, 2) разработанныйгрунт может укладываться как во внешнююсторону от борозды, так и во внутреннюю.При встрече одного из дисков с препятствием (корень, пень и т,д.) происходит егоподъем в результате поворота стойки 3 засчет шарнирного соединения ее с рамой 1.Через брус 7 возникающее усилие начинает передаваться на стойку 2 и, поворачивая ее, приводит к заглублению дисковогорабочего органа 4, чем и обеспечивает непрерывность полосы. После прохожденияпрепятствия рабочие органы 4 и 5 устанавливаются в исходное положение,Дисковый плуг улучшает качество минерализованной полосы и повышает производительность труда за счет уменьшенияпрерывистости.
СмотретьЗаявка
3372306, 21.12.1981
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРОТИВОПОЖАРНОЙ ОХРАНЫ ЛЕСОВ И МЕХАНИЗАЦИИ ЛЕСНОГО ХОЗЯЙСТВА
ХУДОНОГОВ ЮРИЙ АНИСИМОВИЧ, КРУЧЕК АНАТОЛИЙ ДАВИДОВИЧ, КОРОЛЕВ ГЕННАДИЙ МАКСИМОВИЧ
МПК / Метки
МПК: A01B 7/00
Опубликовано: 07.01.1984
Код ссылки
<a href="https://patents.su/2-1064876-diskovyjj-plug.html" target="_blank" rel="follow" title="База патентов СССР">Дисковый плуг</a>
