Устройство для вычисления параметров диаграмм разрежения индикаторов при исследовании сердечно-сосудистой системы

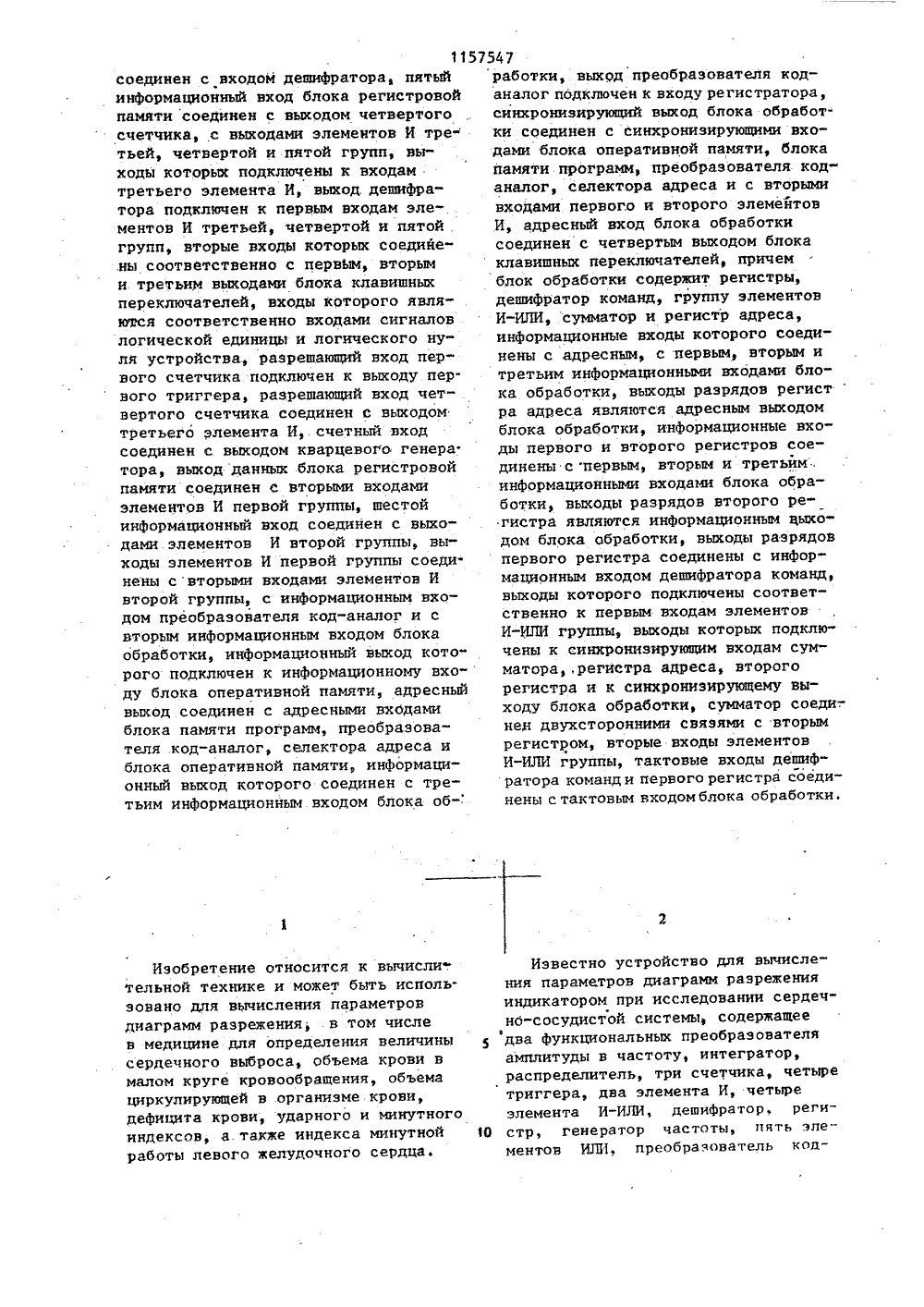

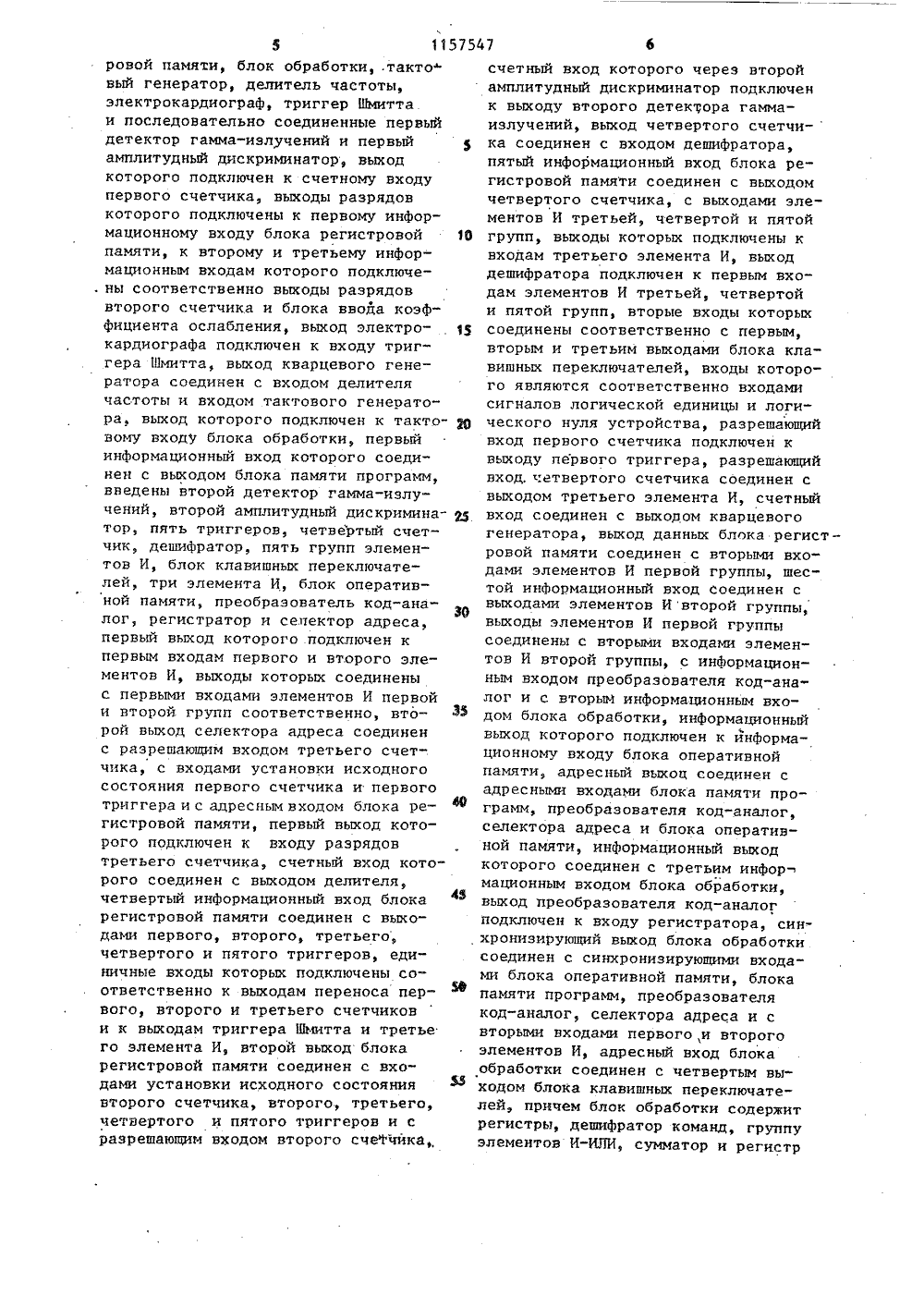

СО 103 СОВЕТСНИХПС,ВВЛИРВесюжРЕСПУБЛИН ИЯ СТВ которогоамяти про с я тем,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) УСТРОЙСТВО ДЛЯ ВИЧИСЛЕНИЯ ПАРАМЕТРОВ ДИАГРАММ РАЗРЕЖЕНИЯ ИНДИКАТОРОВ ПРИ ИССЛЕДОВАНИИ СЕРДЕЧНО " СОСУДИСТОЙ СИСТЕМЫ, содержащее кварцевый генератор, три счетчика., блок памяти программ, блок ввода коэффициента ослабления, блок регистровой памяти, блок обработки, тактовый генератор, делитель частоты, электрокардиограф, триггер Бмитта и последовательно соединенные первый детектор гамма-излучений и первый амплитудный дискриминатор, выход которого подключен к счетному входу первого счетчика, выходы разрядов которого подключены к первому информационному входу блока регистровой памяти, х второму и третьему информационным входам которого подключены соответственно выходы разрядов второго счетчика и бло ка ввода коэффициента ослабления, выход электрокардиографа подключен к входу триггера БЬщтта,.выход кварцевого генератора соединен с входом делителя частоты и. входом тактового генератора, выход которого подключен к тактовому входу блока обработки, первый информационный входсоединен с выходом блока играмм, отличающее Ь Р 15/42; А 61 В 5 10 что, с целью повышения точности вычислений, в него введены второй детектор гамма-излучений, второй амплитудный дискриминатор, пять триггеров, четвертый счетчик, дешифратор, пять групп элементов И, блок клавишных переключателей три элемента И, блок оперативной памяти, преобразователь код-аналог, регистратор и селектор адреса, первый восход которого подключен к первым входам первого и второго элементов И, выходы которых соединены с первыми входами элементов И первой и второй групп соответственно, второй выход селектора ад-реса соединен с разрешающим входом Йе. третьего счетчика, с входами установки исходного состояния первого счетчика и первого триггера и с адресным входом .блока регистровой памяти,первый выход которого подключен к входу разрядов третьего счетчика, счетный вход которого соединен с выходом делителя, четвертый информационный вход блока регистровой памяти соединен с выходами первого, второго, третьего, четвертого и пятого триггеров, единичные входы которых подключены соот" ветственно к выходам переноса первого, второго и третьего счетчиков и к. выходам триггера Шмитта и третьего элемента И, второй выход блока регистровой памяти соединен с входами установки исходного состояния второ" го счетчика, второго, третьего, чет " вертого и пятого триггеров и с разрешающим входом второго счетчика, счетный вход которого через второй амплитудный дискриминатор подключен к мщоду второго детектора гаммаизлученнй, выход четвертого счетчика(3) 17 11575Перепд началом измерения каждой ординаты счетчик 2 и триггеры 47, 49 и 50.программно устанавливаются в исходное состояние сигналами свыходов селектора 26 адреса и блока12.Количество ординат РКГ считает блок 13 по количеству срабатываний триггера 49 и при равенстве их шести десяти блок 13 прекращает выдачу 1 В сигналов измерения орцинат кривой разведения. За это же время блок 13 считает количество срабатываний ,триггера 50, которое равно количеству К-зубцов электрокардиосигнала за1 мин, т,е, определяет ЧСС, которая запоминается в блоке 29.После измерения последней .ордина-. ты РКГ и запоминания ее в блоке 29 оперативной памяти из блока 5 в регистр 14 поступают коды команд, по которым формируются сигналы чтения ординат РКГ из блока 29 и вывода их на вход преобразователя 28 коданалог. Регистратор 27, подключенный к выходу преобразователя 28, регистрирует РКГ. На этом программа измерения ординат и регистрации РКГ заканчивается и вырабатывается сигнал чтения состояния блока 25 клавишных переключателей. Повторно нажимают программную клавишу ОЦК, вызывая тем самым программу измерения обьема циркулирующей в организме крови, . а затем нажимают управляющую клавишу в-группе 38 блока ,35 клавишных; переключателей, в результате чего устройство, минуя ранее выполненную подпрограмму измерения и регистрации числа И,выходит на подпрограмму измерения числа И,.Для измерения и регистрации числа Иот, шприц, содержимое которого введено в кровь больному, фиксируют в держателе 55 и нажимают клавишу НУСК. В конце измерения, которое устройство осуществляет аналогичноизмерению числа И, регистратор записывает на бумаге число И характеризующее количество радионуклида, оставшегося на стенках 5 О шприца. Затем шприц убирают, а в колодец 54 детектора 53 гамма-излучения устанавливают пробу крови 5 мл от предыдущего измерения ОЦК (в случае повторного измерения) или пустую И ,пробирку (в случае первого измерения) нажимают клавишу ПУСК и устройство аналогично описанной операции изме" 47 . 18ренин числа И измеряет и регистрипррует число Иф, пропорциональное уров.ню фонового гамма-излучения,Через 10-15 мин после внутривенного введения радионуклида, когдапроисходит полное перемешивание егос кровью, из другой вены забирают .5 мл крови, переливают ее в пробирку,расположенную в колодце 54, нажимаютклавишу ПУСК в блоке 35 и устройствовыполняет подпрограмму измерениячисла И , которое пропорционально.количеству радионуклида в крови. Вконце этой подпрограммы измеренноесчетчиком 3 суммарное число Ир записывается в ячейку памяти блока 29и регистрируется в блоке 27. Послезаписи числа И из блока 5 в регистр 14 поступают команды подпро"граммы вычисления ОЦК и устройствопроизводит вычисления по формуле В процессе вычислений значенияизмеренных ранее чисел импульсовблок 13 считывает из соответствующих ячеек памяти блока 29, а число К, - из блока 6. Результат вычисле" нйя в миллиметрах устройство запоминает в блоке 29 и регистрирует на бумаге для документирования данных обследования. На этом программа ОЦК заканчивается, и устройство переходит в режим ожидания сигнала с блока 35 клавишных переключателей, для чего с блока 5 в регистр 14 поступает код команды чтения информации с входов блока 12.Нажимая программную клавишу РКГ на блоке 35 вызывают из блока 5 код программы РКГ, затем нажимают управ-. ляющую клавишу в группе 38. блока 35, в результате коды ранее выполненной подпрограммы измерения и регистрации ординат РКГ не вводятся в блок 13, и в регистр 14 поступает из блока 5. код подпрограмм вычисления параметров РКГ, которую запускают путем нажатия клавиши ПУСК, В счетчик 4 из блока 5 через элементы И 4 1 .и блок 12 поступает по шине 56 данных дополнительный код числа И , соответствующего времени измерения Т 100 с, на управляющий вход счетчика 4 поступает разрешающий потенциал, счетчик 2 и триггеры 47 и 49 уста1157547 22общее периферическое сопротивлениеАДсрОПС = -- - - " 799201 (18)МОкоэффициент эффективности циркуляции крови 21(27) где Я, - поверхность тела, определяеОмая по формуле 8= 71,84 РВ10 у (20) дефицит крови ДК ОЦК - ДОЦК, (21) 15где ДОЦК - должный объем циркулирующей крови, определяемый по формулам ДОЦКм.-ф 366 Р 910 Р - 32 е 198 - 604, 1 2 О(для женщин); (23)25 индекс минутной работы левого желудочкаИМРЖ=(АДср - 5) 13,6 МИ 10, (24.) у 1ЯГп 30 где АДср - среднее артериальное давление, определяемое по Формуле ЯРОИР "РЯ (ЛОВ ЧСС 0,5(Р,- Рр,э а(о) минутный и адарный индексы ЧПоказатели, вычисленные по формулам ( 11)-(27), через преобразователь 28 поступают на регистратор 27, который регистрирует их рядом с диаграммой разрежения радионуклида.По сравнению с известным предла.гаемое устройство обладает более высокой точностью определения параметров, поскольку импульсная статистичес- кая информация накапливается не за О, 1 с, а за 1 с и соответственно точность отсчета ординат кривой разведения индикатора выше. Известно, что статистическая погрешность отсчета ординаты определяется по формуле где л - средняя частота импульсов;а 1 - интервал времени, в течение которого накапливается импульсная информация. Подставляя лй = 1 с для известного и а = 1 с для предлагаемого устройства, имеемщ с " а :Ва в р 8 Таким образом, точность предлагаемо.го устройства в три раза выше по срав.нению с известным.31 соединен с входом дешифратора, пятый информационный вход блока регистровой памяти соединен с выходом четвертого счетчика, с выходами элементов И тре- тьей, четвертой и пятой групп, выходы которых подключены к входам третьего элемента И, выход дешифратора подключен к первым входам элементов И третьей, четвертой и пятой групп, вторые входы которых соедийе.ны соответственно с первым, вторым и третьим выходами блока клавишных переключателей, входы которого являюйся соответственно входами сигналов логической единицы и логического нуля устройства., разрешающий вход первого счетчика подключен к выходу пер. ваго триггера, разрешающий вход четвертого счетчика соединен с выходом третьего элемента И, счетный вход соединен с выходом кварцевого генера. тора, выход данник блока регистровой памяти соединен с вторыми входами элементов И первой группы, шестой информационный вход соединен с выходами элементов И второй группы, выходы элементов И первой группы соеди. нены свторыми входами элементов И второй группы, с информационным входам преобразователя код-аналог и с вторым информационным входом блока обработки информационный выход кото" рого подключен к информационному входу блока оперативной памяти, адресный выход соединен с адресными входами блока памяти программ, преобразователя код-аналог, селектора адреса и блока оперативной памяти, информационный выход которого соединен с третьим информационным входом блока об 57547работки, выход преобразователя коданалог подключен к входу регистратора, синхронизирующий выход блока обработ.ки соединен с синхронизирующими входами блока оперативной памяти, блока памяти программ, преобразователя коданалог селектора адреса и с вторыми входами первого и второго элемейтов И, адресный вход блока обработкисоединен с четвертым выходом блока клавишных переключателей, причем блок обработки содержит регистры, дешифратор команд, группу элементовИ-ИЛИ, сумматор и регистр адреса,информационные входы которого соединены с адресным, с первым, вторым и третьим информационными входами блока обработки, выходы разрядов регист ра адреса являются адресным выходом блока обработки, информационные входы первого и второго регистров соединены с первым, вторым и третьйм . информационными входами блока обработки, выходы разрядов второго регистра являются информационным выходом блока обработки, выходы разрядовпервого регистра соединены с информационным входом дешифратора команд,выходы которого подключены соответственно к первым входам элементов И ИЛИ группыу выходы которых подключены к синхрониэирующим входам сумматорарегистра адреса, второго регистра и к синхрониэирующему выходу блока обработки, сумматор соеди-.нен двухсторонними связями с вторым регистром, вторые входы элементов И-ИЛИ группы, тактовые входы дешифратора команд и первого регистра соединены с тактовым входомблока обработки.Изобретение относится к вычисли. тельной технике и может быть использовано для вычисления параметров диаграмм разрежения, . в том числе в медицине для определения величины сердечного выброса, объема крови в малом круге кровообращения, объема циркулирующей в организме крови, дефицита крови, ударного и минутного индексов, а. также индекса минутной 1 О работы левого желудочного сердца,Известно устройство для вычисления параметров диаграмм разрежения индикатором при исследовании сердечнб-сосудистой системы, содержащее два Функциональных преобразователя амплитуды в частоту, интегратор, распределитель, три счетчика, четыре триггера, два элемента И, четыре элемента И-ИЛИ, дешифратор, регистр, генератор частоты, пять элементов ИЛИ, преобразователь кодчастота, два элемента задержки Г 11.Однако это устройство имеет низкую надежность оценки диаграмм разрежения радиоактивных индикаторов,амплитуда которых зашумлена статистическими флюктуациями. В результатеэтих флюктуаций равенство нулю алгебраической суммы четырех ординат кривой разведения на ез экспоненциаль Оном участке не всегда выполняетсяи устройство не срабатывает, т.е,дает промахи.Наиболее близким к изобретению15является устройство для определенияобъема сердца, содержащее кварцевыйгенератор, счетчики, блок храненияпрограмм, блок индикации, блок памяти результатов, блок регистровойпамяти, арифметический блок, делитель частоты, элемент задержки,электрокардиограф, формировательимпульсов, элемент ИЛИ, последовательно соединенные коллимированный25детектор гамма-излучений и амплитудный дискриминатор, и тактовый генератор, первый вход которого соединен с выходом кварцевого генератора,входы блока регистровой памяти соединены соответственно с выходамипервого и второго счетчиков, блокаввода параметров и с первыми выходами блока хранения программ, тактового генератора и арифметическогоблока, второй выход которого через 35.блок памяти результатов соединен свходом блока индикации, входы арифметического блока соединены соответственно с выходом блока храненияпрограмм и тактового генератора, 40третий выход которого подключен квходу первого счетчика, четвертыйвыход тактового генератора соединенс входом установки исходного состояния первого счетчика, счетный вход 45которого подключен к. выходу амплитудного дискриминатора, выход элек"трокардиографа через формировательимпульсов подключен к входам установки исходного состояния второго 50и третьего счетчиков и к первомувходу элемента ИЛИ, второй вход которого через элемент задержки соеди"нен с выходом третьего счетчика,вход последнего подключен к выходу 55второго счетчика, счетный вход кото-рого соединен с выходом делителячастоты, выход кварцевого генератора . подключен к входу делителя частоты и к счетному входу третьего счетчика и выход элемента ИЛИ соединен с вторым входом тактового генератора.Вычисление параметров диаграмм разрежения индикаторов при исследовании сердечно-сосудистой системы известным устройством осуществляется следующим образом. Коллимированный детектор гамма-излучений устанавливают спереди грудной клетки в области желудочков сердца, подключают к пациенту электрокардиограф, затем .внутривенно вводят радионуклид и регистрируют его конценТрацию в желудочках сердца раздельно в систолу и диастолу путем синхронизации тактового генератора кардиосигналами, поступающими от электрокардиографа через формирователь импульсов. Импульсы синхронизации в каждом сердечном.цикле дважды запускают тактовый генератор, который на время, равное 0,1 с, открывает первый счетчик для регистрации в конце диастолы числа И и в конце систолы числа Я , пропорциональных количеству радионуклида в желудочке сердца соответственно в момент максимального и минималь ного наполнения кровью. Числа И и И переписываются по сигналам такстового генератора в блок регистровой памяти для вычисления емкости и производительности сердца с помощью арифметического блока по программе, защитой в блоке хранения про. грамм 2 1.Недостатком известного устройства является невысокая точность определения параметров диаграмм разрежения индикаторов, обусловленная тем, что ординаты диаграммы регистрируются в течение только О, 1 с в конце диасталы и в течение такого же времени в конце систолы. Остальная ин формация в промежутках между этими временами не регистрируется и не учитывается при вычислениях, в результате чего увеличивается погрешность определения параметров диаграмм разрежения, характеризующих сердечный выброс.Цель изобретения - повышение точности вычислений.Поставленная цель достигается тем, что в устройство, содержащее кварцевый генератор, три счетчика, блок памяти программ, блок ввода коэффициента ослабления, блок регист.3 115754роной памяти, блок обработкитактовый генератор, делитель частоты,электрокардиограф, триггер Шмитта.и последовательно соединенные первыйдетектор гамма-излучений и первыйамплитудный дискриминатор, выходкоторого подключен к счетному входупервого счетчика, выходы разрядовкоторого подключены к первому информационному входу блока регистровой 16памяти, к второму и третьему информационным входам которого подключены соответственно выходы разрядоввторого счетчика и блока ввода коэффициента ослабления, выход электрокардиографа подключен к входу триг"гера Шмитта, выкод кварцевого генератора соединен с входом делителячастоты и входом тактового генератора, выход которого подключен к такто- рному входу блока обработки, первыйинформационный вход которого соединен с выходом блока памяти программ,введены второй детектор гамма-излучений, второй амплитудный дискримина- дтор, пять триггеров, четвертый счетчик, дешифратор, пять групп элементов И, блок клавишных переключателей, три элемента И, блок оперативной памяти преобразователь код-аналог, регистратор и селектор адреса,первый выход которого подключен кпервым входам первого и второго элементов И, выкоды которых соединеныс первыми входами элементов И первойи второй групп соответстненно, вто- Ирой выход селектора адреса соединенс разрешающим входом третьего счетчика, с входами установки исходногосостояния первого счетчика и первоготриггера и с адресным входом блока ре- фгистровой памяти, первый выход которого подключен к входу разрядовтретьего счетчика, счетный вход кото"рого соединен с ныходом делителя,четвертый информационный вход блока фрегистровой памяти соединен с выходами первого, нторого, третьего,четвертого и пятого триггеров, единичные входы которых подключены соответственно к выходам переноса первого, второго и третьего счетчикови к выходам триггера Шмитта и третьего элемента И, второй выход блокарегистровой памяти соединен с входами установки исходного состояниявторого счетчика, второго, третьего,четвертого и пятого триггеров и сразрешающим входом второго счетчика счетный вход которого через второйамплитудный дискриминатор подключенк выкоду второго детектора гаммаизлучений, выход четвертого счетчика соединен с входом дешифратора,пятый информационный вход блока регистровой памяти соединен с выкодомчетвертого счетчика, с выходами элементов И третьей, четвертой и пятойгрупп, выходы которых подключены квходам третьего элемента И, выходдешифратора подключен к перным входам элементов И третьей, четвертойи пятой групп, вторые входы которыхсоединены соответственно с первым,вторым и третьим выходами блока клавишных переключателей, входы которого являются соответственно входамисигналов логической единицы и логического нуля устройства, разрешающийвход первого счетчика подключен квыходу первого триггера, разрешающийвход. четвертого счетчика соединен свыходом третьего элемента И, счетныйвход соединен с выходом кварцевогогенератора, выкод данных блока регистровой памяти соединен с вторыми входами элементов И первой группы, шестой информационный вход соединен свыходами элементов И второй группы,выходы элементов И первой группысоединены с нторыми входами элементов И второй группы, с информационным входом преобразователя код-аналог и с вторым информационным входом блока обработки, информационныйвыход которого подключен к йнформационному входу блока оперативнойпамяти, адресный выхоц соединен садресными входами блока памяти программ, преобразователя код-аналог,селектора адреса и блока оперативной памяти, информационный выходкоторого соединен с третьим информационным входом блока обработки,выход преобразователя код-аналогподключен к входу регистратора, синхронизирующий выход блока обработкисоединен с синхронизирующими входами блока оперативной памяти, блокапамяти программ, преобразователякод-аналог, селектора адреса и свторыми входами первого,и второгоэлементов И, адресный вход блокаобработки соединен с четвертым вы"ходом блока клавишных переключателей, причем блок обработки содержитрегистры, дешифратор команд, группуэлементов И-ИЛИ, сумматор и регистрадреса, информационные входы которо. го соединены с адресными, с первым, вторым и третьим информационными входами блока обработки, выходы разрядов регистра адреса являются адресным выходом блока обработки, информационные входы первого и второго регистров соединены с первым, вторым:и третьим информационными входами блока обработки, выходы раз рядов второго регистра являются инФормационным выходом блока обработки, выходы разрядов первого регистра соединены с информационным входом дешифратора команд, выходы кото .рого подключены соответственно к первым .входам элементов И-ИЛИ группы; выходы которых подключены к синхронизирующим входам сумматора, регистра адреса, второго регистра и 20 к синхронизирующему выходу блока обработки, сумматор соединен двухсторонними связями с вторым регистром, вторые входы элементов И-ИЛИ группы, тактовые входы дешифратора 25 команд и первого регистра соединены .с тактовым входом блока обработки.ЪНа чертеже представлена блок-схема устройстваУстройство содержит кварцевый30 генератор 1, счетчики 2-4, блок 5 памяти программ, блок 6 ввода коэффициента ослабления, включающий коммутаторы 7-10 и дешифратор 11, блок 12 регистровой памяти, блок 13 обра ботки, включающий регистры 14-16, группу элементов И-ИЛИ 17, дешифратор 18 команд и сумматор 19, тактовый генератор 20, делитель 21 частоты, электрокардиограф 22, триггер Шмитта ф 23, детектор 24 гамма-излучений, амплитудный дискриминатор 25, селектор 26 адреса, регистратор 27, преобразователь 28 код-аналог, блок 29 оперативной памяти, элементы И 30-32, 4 ф входы 33 и 34 сигналов логической единицы и логического нуля, блок 35 клавишных переключателей, включающий группы 36-38 переключателей и переключатель 39 группы элементов И 40- ф 44, дешифратор 45, счетчик 46, триггеры 47-51, амплитудный дискриминатор 52, детектор 53 гамма-излучений с колодцем 54 дляпробы крови и держателем 55 для шприца, расположенным ф на расстоянии от детектора 53, шину 56 данных, шину 57 управления и шину 58 адреса, связи 59 и 60. Сумматор 19 выполнен по схеме комбинационного сумматора с входными ивыходными элементами, реализующимилогические функции при. воздействииуправляющих сигналов. В зависимостиот кода команды, поступающей в регистр 14 из блока 5 памяти программ,или от кода данных, поступающих врегистр 14 по шине 56 данных, вырабатываются управляющие сигналы: чтение из блока 29 оперативной памяти;запись в блок 29 оперативной памяти;чтение из блока 12 регистровой памяти; запись в блок 12;выборка кода команды из блока 5;ввод данных в преобразователь 28 код-аналог и вывод данныхиз преобразователя 28 на регистратор27. Сигналы по шине 57 управленияпоступают к указанным блокам. Адресблока, с которым осуществляется обменданными, формирует регистр 16, который в начале измерения устанавливается в исходное состояние нажатиемпереключателя 39 СБРОС, в результатечего из блока 5 с ячейки с нулевымадресом считывается в регистр 14 первая команда.Регистр 15 выполняет роль аккумулятора блока 13, Через регистр 15вводятся в сумматор 19 данные и выво.дится из сумматора в блок 29 оперативной памяти результат вычисления.Селектор 26 адреса выполнен посхеме дешифрации адресов, который поуправляющим сигналам и адресным сигналам регистра 16 формирует сигналы управления блоком 2, счетчиком 4,элементами И 30 и 3 1 и сигнал установки исходного состояния счетчика 2 итриггера 47. Если поступает управляющий сигнал логического нуля, ч оосуществляется передача данных через элементы И 40 из блока 12 в блок 13. Если поступает сигнал логической единицы, то передача данных осуществляется через элементы И 41 из блока 29 оперативной памяти или блока 5 в блок 12. Формирователь 23 выполнен по схеме триггера Имитта. Блок 5 выполнен по схеме программируемого постоянного запоминающего модуля емкостью 16 кбайтГруппа 36 переключателей содержит двенадцать информационных клавиш: О/Ж,1/М,2,3,4) 5,6,7,8,9 (точка) и ц (пробел). Группа 37 переключателей содержит четыре программные клавиши: КАЛИБРОВКА, ВВОД, ОЦК9 1157547 диокардиограмма). Группа 38 переключателей содержит четыре управляющие клавиши : - , - , Ф и ПУСК.Устройство работает следующим образом. 5В исходном состоянии триггеры 47- 51 и счетчики 2 и 3 установлены в исходное состояние. Нажимают клавишу переключателя 39 СБРОС, регистр 16 устанавливается в начальное состоя ние и из блока 5 в регистр 14 по шине 56 поступает код первой команды, находящейся в ячейке с нулевым адресом. По этой команде элементы 17 и селектор 26 адреса формируют сигнал чтения 15 с входов блока 12 состояния триггеров 47-51.После отпускания клавиши СБРОС нажимают на клавишу КАЛИБРОВКА в группе 37 переключателей, при этом 20 на входе элементов И 43 появляется сигнал логической единицы, который совместно с сигналом логической единицы, периодически поступающим на второй вход элементов И 43 с выхода 25 дешифратора 45, вызывает появление сигнала совпадения на выходе элемента И 43, в результате которого появляется сигнал логической единицы на выходе элемента И 32, устанавливающий триггер 51 в единичное состояние и закрывающий счетчик 46. Изменение состояния триггера 51 поступает на вход блока 12 и считывается из него по сигналу селектора 26 адреса через35 шину 56 данных и открытые в это время элементы 40 И в регистр 16. С выхода последнего сигнал по шине 58 поступает на вход селектора 26 адреса, формирующего новый адрес для чтения информации с входа блока 12, к которому подключены выходы счетчика 46 и элементов И 42-44 выходные сигналы которых определяют код нажатой клавиши КАЛИБРОВКА. Указанный код по шине данных через открытые элементы И 40 считываются в регистр 15 и сравниваются в сумматоре 19 с кодами программ, поступающими из блока 5. 10 50 При равенстве кодов, наступающем при,выходе на программу калибровки канала измерения ОЦК, когда код этой программы совпадает с кодом нажатой , клавиши КАЛИБРОВКА, из регистра 15 в блок 29 оперативной памяти поступает код программы калибровки, который нз блока 29 по шине 56 данных записывается в регистр 16 и из него по шине 58 адреса код адреса, начи-. ная с которого в ячейках блока 5 записана программа калибровки, поступает на вход блока 5. Из последнего коды команд укаэанной програм" мы поступают в регистр 14 и затем после дешифрации на элемент 17 группы элементов И-ИЛИ.По первым командам из блока 5 выводятся на вход преобразователя 28 через шину 56 данных коды букв слова КАЛИБРОВКА, которое регистрирует регистратор 27, указывая оператору о готовности устройства к выполнению программы калибровки канала измерения ОЦК.Для проведения калибровки в держатель 55 устанавливают шприц с радионуклидом, который используют в качестве индикатора при исследовании сердечно-сосудистой системы активностью примерно 3,7 10 Бк. Уровни4амплитудных дискриминаторов 52 и 25 устанавливают на фотопик гамма-излучения, регистрируемого соответственно детекторами 53 и 24, и нажимают клавишу ПУСК, расположенную в группе 38 клавишных переключателей, Сигнал с переключателя поступает на входы элементов И 44, вызывает появление сигнала на выходе элемента И 32, в результате триггер 51 устанавливается в единичное состояние. На другой вход блока 12 йоступает код нажатой клавиши ПУСК, Коды состояния триггеров 51 и нажатой клавиши ПУСК поступают иэ блока 12 через элементы И 40 и шину 56 данных в блок 13, дешифрируются и запускают подпрограмму измерения числа импульсов Ипри регистрации гамма-излучения радионуклида в шприце, расположенном в держателе 55 на расстоянии от детектора 53, По этой подпрограмме вначале в счетчик 4 из блока 5 поступает код числа И через шину 56 данных, элементы И 4 1, открь 1 тые сигналами селектора 26, и блок 12.Величину числа И, выбирают, в зависимости от частоты Е кварцевогогенератора 1, коэффициента д деления делителя 21 и необходимого времени измерения Т = 100 с, равнойЕ ТЯ = щ.щ (1)т Число Я записывают в счетчик 4в дополнительном коде. На входы11 1157 счетчиков 4 и 3 с выходов селектора 26 адреса непосредственно и через блок 12 поступает разрешающий потенциал, в результате чего укаэанные счетчики начинают считать соответст 5 венно число периодов частоты на выходе делителя 21 и число импульсов на выходе амплитудного дискриминатора 52, Сигналы установки триггера 51 в исходное соотояние и открытия по управляющим входам счетчиков 3 и 4 формируют в блок 13 по командам, коды которых объединены в отдельные подпрограммы и поступают из ячеек блока 5 по шине 56 данных в регистр 14. Адреса ячеек блока 5, с которьгл выбираются коды команд, задаются через шину 58 адреса с выхода регистра, 16 адреса, содержимое, которого после выполнения очередной команды20 увеличивается на единицу, т.е. выставляется адрес следующей команды. Так как шина 56 данных имеет ко.- нечное число разрядов, например, восемь, то счетчики 2 и 3 -также выполняют с таким же числом разрядов и для конкретного примера описания устройства емкость счетчиков 2 и 3 равна 255. В связи с конечной емкостью счетчика 3 на его выходе вЗО процессе измерения появляется каждый 256-й импульс, поступающий на вход триггера 48 и устанавливающий его в единичное состояние, которое через блок 12, элементы И 40 по шине 56 данных поступает в восьмой разряд сумматора 19, суммирующий общее количество этих сигналов за время измерения, После каждого следования единичного состояния триггера 48 он 4 О программно устанавливается в исходное состояние, Этот процесс продолжается до тех пор, пока не истекает время измерения, когда на вход триг" гера 49 с выхода счетчика 4 посту" ф 5 пает импульс досчета до нуля. Триггер 49 устанавливается в единичное состояние, которое через блок 12,элементы, И 40 по шине 56 данных поступает в регистр 14 блока 13, дешифрируется и воздействует на элементы 17, которые вырабатывают сигна лы, поступающие по шине 57 на блок 5, блок 29 оперативной памяти, преобразователь 28 код-аналог, селектор 26 адреса и элементы И 30 и 3 1. По этим сигналам снимается разрешающий потенциал с управляющих входов счетчи 547 12ков 3 и 4, в результате чего они прекращают счет, содержимое счетчика 3 через соответствующий вход блока 12, элементы И 40 и шину 56 данных считывается в регистр 15, затем в сумматор 19, где суммируется с содержимым старших разрядов. Полученный код числа через регистр 15 программно записывается в блок 29 оперативной памяти, адрес при этом формирует регистр 16 по кодам блока 5, Код восьми старших разрядов, а затем младших разрядов числа Б р поступает программно через шину 56 данных на вход преобразователя 28 код-аналог, с выхода преобразователя - на вход регистратора 27, который регист рирует число на бумаге для документирования измерений. После этого устройство переходит в режим ожидания выполнения следующей операции,Шприц вынимают иэ держателя 55,а в колодец 54, расположенный внутри детектора 53, помещают пустую про" бирку, нажимают клавишу ПУСК и аналогично описанному процессу измерения числа И устройство измеряетшпрчисло импульсов И при регистрацииПгамма-излучения от пустой пробирки, которое в случае радиактивно чистой пробирки равно числу импульсов фонового излучения. После окончания измерения числа импульсов и регистрации на бумаге регистратора 27 содержимое шприца с радионуклидом переливают в пробирку, находящуюся в колодце 54, доливают затем в эту пробирку физраствора до суммарного объема, например, 5 мп, который должен быть равен объ. ему пробы крови и нажимают клавишу ПУСК на блоке 35 клавишных переключателей, Аналогично описанному устройство измеряет число М которое характеризует эффективность регистрации гамма-излучения радионуклида детектором 53, когда радионуклид расположен в колодце 54.После измерения и регистрации числа И пробирку с радионуклидом вынимают из колодца 54, а в держатель 55 снова устанавливают пустой шприц, в котором перед этим находился радионуклид, нажимают клавишу ПУСК на блоке 35 и устройство произ" водит измерение и регистрацию числа импульсов 3 от шприца с оставшимся на его стенках радионуклидом. ВИ - Икол арКе щаеоИщпр Иост(2) 5 ПОЛ МРОСТ 182 ВЕС 085 1 О Р 120 080 5 20 25 30 35 40 45 50 55 1311 конце программы калибровки устройство вычисляет по формуле коэффициент ослабления интенсивностигамма-излучения по каналу измеренияОЦК. Вычисленное значение К записывает регистратор 27, и устройство переходит в режим ожидания сигнала с блока 35 клавишных переключателей для выполнения следующей программы измерения. При этом вырабатывается сигнал чтения информации с выходов триггеров 47-51, выполняющих роль триггеров готовности внешних блоков к передаче информации в блок 12, а затем по шине 56 данных в блок 13.Полученное значение коэффициента ослабления устанавливают в блоке 6 с помощью четырех декадных коммутаторов 7-10, коды которых через дешифратор 11 поступают на вход блока 12 и затем используют при вычислении ОЦК по программе ОЦК, Калибровку проводят один раз и коэффициент ослабления остается в блоке 6 при последующих измерениях ОЦК. После выполнения приведенных операций больного размещают на кровати в положении лежа на спине, Электроды электрокардиографа 22 накладывают в 0-8 отведение, коллимированный детектор 24 гамма-излучения устанавливают спереди грудной клетки в области сердца, нажимают клавишу ВВОД, вызывая тем самым программу ввода данных больного в блок 29 оперативной памяти. При этом с выхода группы 37 переключателей на вход элементов И 43 поступает сигнал логической единицы, который вызывает появление игнала на выходе элемента И 32, в вою очередь устанавливающий триггер 51 в единичное состояние, Состояние :последнего через блок 12, элементы И 40 по шине 56 данных считывает блок 13 в регистр 16 адреса, который совместно с селектором 26 адреса формирует сигнал чтения кода нажатой клавиши ВВОД. Код этой клавиши через блок 12, элементы И 40 по шине 56 данных поступает в регистр 15 и сравнивается в сумматоре 19 с кодами программ, поступающими из блока 5. При равенстве кодов начинает функпИонировать программа ввода данных 57547 14больного, по которой из блока 5 напреобразователь 28 код-аналог поступают коды слов таблицы данных:ВВЕДИТЕ ДАННЫЕ Нажимая соответствующие клавиши блока 25, вводят данные больного в следующей последовательности; пол клавиша О/Ж или 1/М); рост в сантиметрах (три цифры, например 182); вес в килограммах (три цифры, например 085); систолическое артериальное давление Рс крови (три цифры, например 120) и диастолическое арте риальное давление Рд крови (три цифры, например 080) в миллиметрах ртутного столба. При этом строку между данными пола, роста, веса и давления устанавливают путем нажатия клавиши, Указанные данные программно при нажатии информационных клавиш записываются в блоке 29 оперативной памяти, а затем регистрируются на бумаге регистратора 27.Нажимают программную клавишу ОЦК блока 35 клавишных переключателей, вызывая (аналогично описанному вызону программы калибровки) из блока Ф5 программу измерения ОЦК, которая,как и программа калибровки, состоит из подпрограмм измерения чисел импульсов ИИИи И , котооррые соответственно получают аналогично числам импульсов И р Иост т Ир и Ив программе калибровки. Для измерения числа И , в держатель 55 детектора 53 гамма-излучения помещают шприц с радионуклидом, предназначенным для введения в кровь, нажимают клавишу ПУСК в блоке 35 и устройство измеряет число импульсов, поступающих с выхода цискриминатора 52 на вход счетчика 4. В конце измерения полученное значение И, пропорциональное активности радионуклида в шприце, находящемся в держателе 55, запоминается в блоке 29 оперативной памяти и записывается регистратором 27.16 код следующей команды. Дополнительный код числа Ж Гиз блока 5 по шине 5 б данных поступает ка входы элементов И 41, которые открыты сигналом логической единицы на вьмоде элемента И 31, на входы последнего поступают управляющий сигнал логической едини" цы и сигнал логического нуля из селектора 26 адреса. Последний формирует адрес счетчика 4, в который через блок 12 записывается число Ю; а также одновременно открывает счетчик 4 для отсчета импульсов делителя 21 и устанавливает в исходное состояние счетчик 2 и триггер 47, выходной сигнал которого открывает счетчик 2. Последний начинает считать импульсы с выхода дискриминато" ра 25 в течение одной секунды, когда на вьмоде счетчика 4 появляется импульс переноса, устанавливающий триггер 49 в единичное состояние,Состояние триггеров 47, 49 и 50 считывается через блок 12, элементы И 40 по шине 56 данных в регистр 15 и сравнивается в сумметоре 19 с кодом следующей команды, В результате поразрядного сравнения определяется состояние любого из триггеров 47, 49 и 50. Если в процессе измерения ординаты РКГ первым устанавливаются в единичное состояние триггер 47, что происходит при поступлении ка рход восьмиразрядкого двоичного счетчика 256 импульсов, то единица записывается в восьмой разряд сумматора 19 и затем суммируетсй с числом, которое считывается из счетчика 2 в момент досчета до нуля счетчика 4, когда устанавливается в едикичное состоякие триггер 49. Суммарное значение ординаты РКГ из сумматора 19 через регистр 15 поступает по сигналам управляющим и сигналам регистра 16 в блок 29 оперативной памяти и затем используется при вычислении параметров диаграммы разведения радионуклида. Если же первым устанавливается в единичное состояние триггер 50, что происходит при поступлении очередного импульса с вьмода триггера 23, соответствующего по времени появлению В-зубца ЗКГ на вьмоде электрокардиографа 22, гс единица записывается в регистр 15 н сужчируется в сумматоре 19 с содержимым ячейки блока 29 оперативной памяти, в которой хранится реэультат 1. измерения ЧСС. 15 115754 7После регистрации числа Инаскожимают на программную клавишу РКГ вблоке 35, код которой в блоке 13сравнивается с кодами программ, записанными в блоке 5 и при выходе напрограмму вычисления параметровкривой разведения радионуклида всердце, называемой РКГ, на регистраторе 27 через преобразователь записывается сокращенное название программы РКГ, указывая тем самым оператору о готовности устройства квыполнению этой программы. Программа РКГ включает две подпрограммы "подпрограмму измерения ординат РКГ 15и подпрограмму вычисления параметров РКГ. Ординаты РКГ измеряют втечение 60 с путем счета за каждуюсекунду числа импульсов, поступающих на вход счетчика 2 с выхода дис Окриминатора 25 в процессе прохождения индикатора вместе с кровью черезправые и левые отделы сердца. За этоже время измеряют частоту сердечныхсокращений (ЧСС) путем счета количества импульсов на выходе триггера23, который формирует импульс какаждый К-зубец ЭКГ, регистрируемойэлектрокардиографом 22.Для измерения ординат РКГ из держателя 55 вынимают шприц, его содерЗОжимое вводят в локтевую вену рукибольного и нажимают клавишу ПУСК,В счетчик 4 записывается в дополнительном коде число И , соответствующее времени измерения ординаты Т=1 с, З 5и после опорожнения счетчика 4 числоимпульсов , измеренное счетчиком2, запоминается в блоке 29 оперативкой памяти.Указанные операции осуществляются в устройстве по командам, поступающим из блока 5 в следующей после.довательности. После нажатия клавиши ПУСК ее код через блок 12, элементы И 40 и шину 56 данных поступает в регистр 14, а с выхода дешифратора 18 - в элементы 17, которыеформируют сигнал чтения кода первойкоманды программы РКГ иэ блока 5.Этот код поступает в регистр 14,затем дешифрируется для формированиясигнала чтения из ячейки блока 5числа М . Код адреса ячейки поступает на вход блока 5 из регистра 16,содержимое которого после выполненияочередной команды увеличивается наединицу, тем самым Формируется кодадреса ячейки, в которой хранится
