Крутильно-упругая муфта и способ ее изготовления

Номер патента: 713540

Авторы: Курт, Фридхельм

Есть еще 2 страницы.

Смотреть все страницы или скачать ZIP архив

Текст

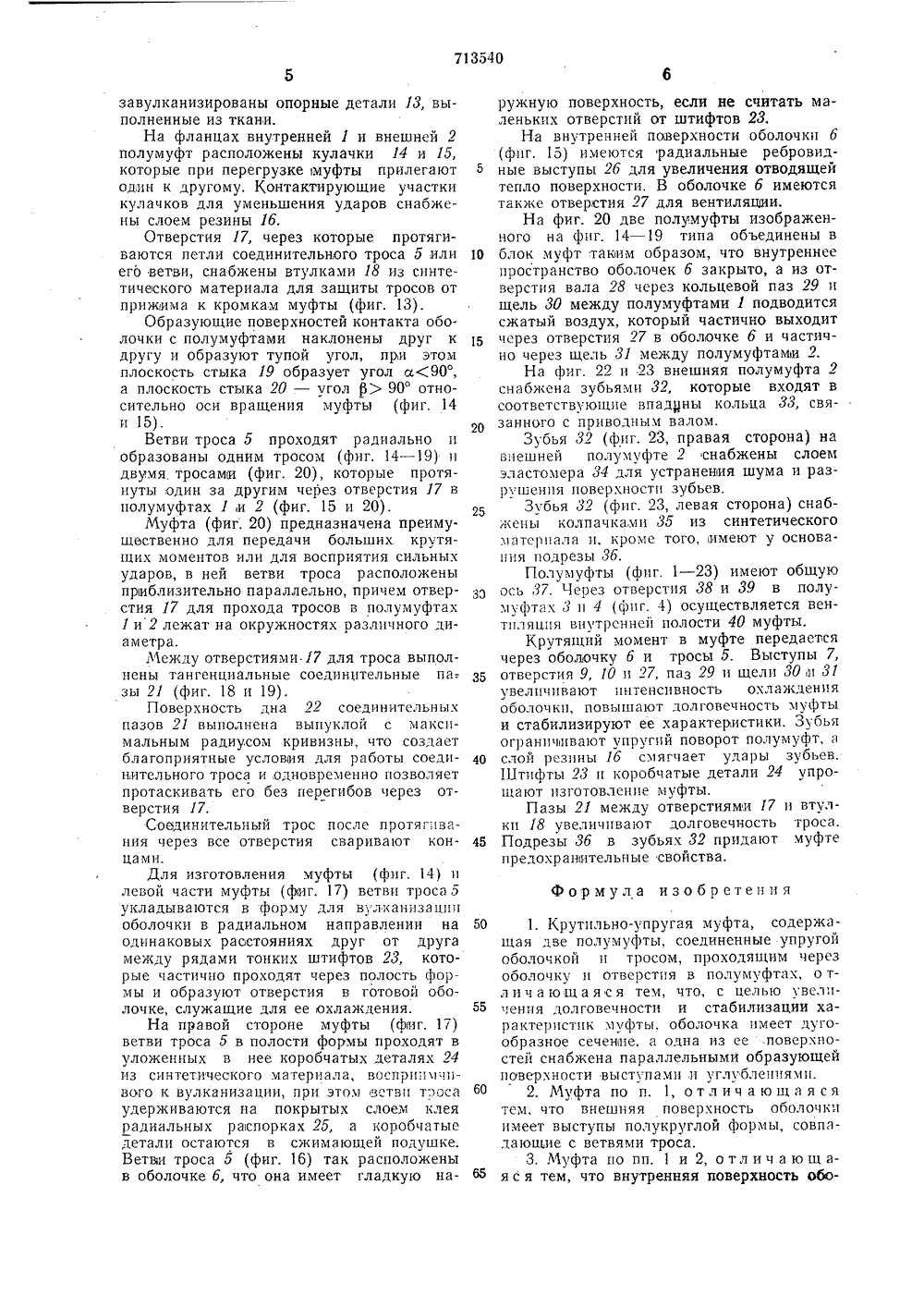

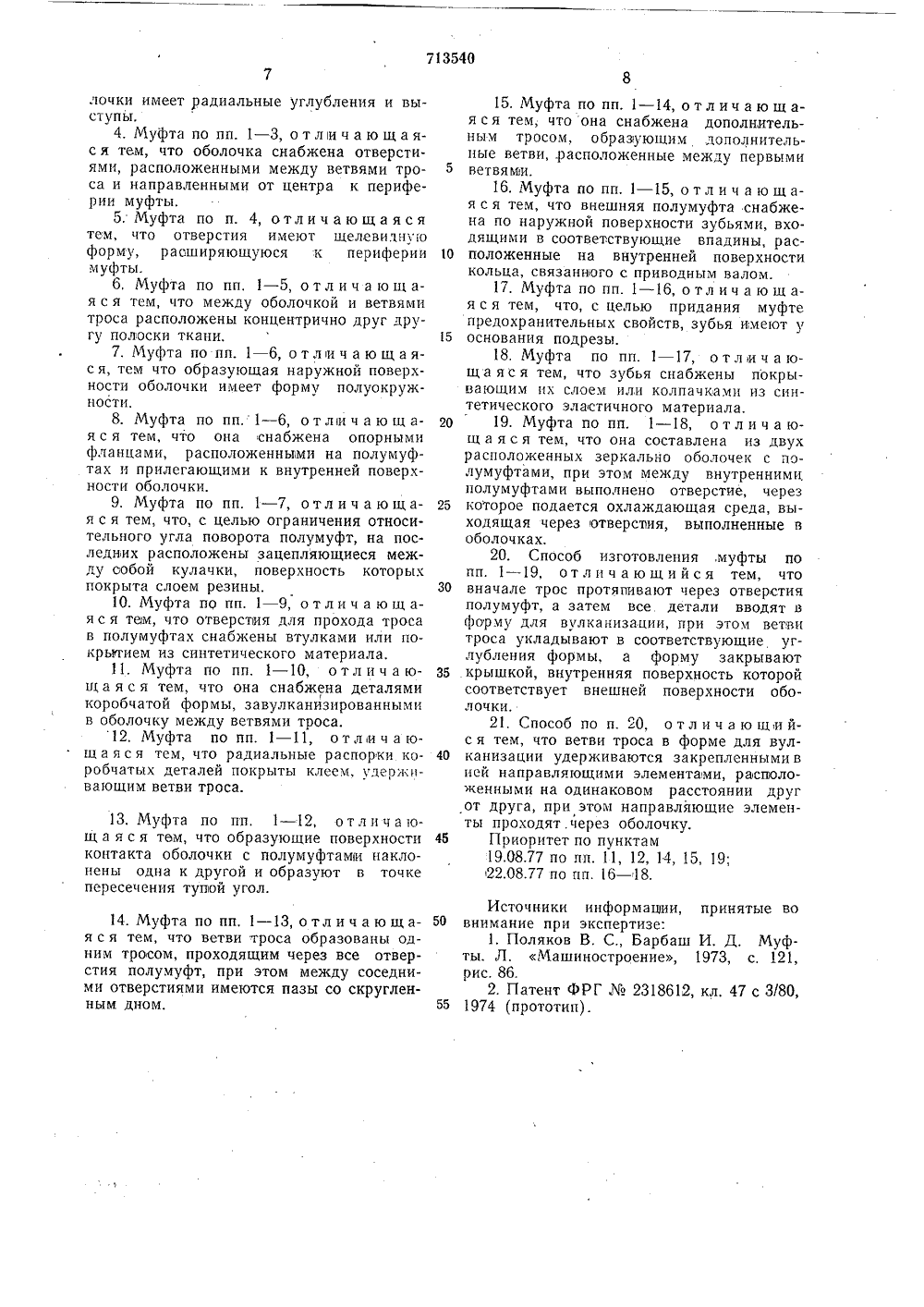

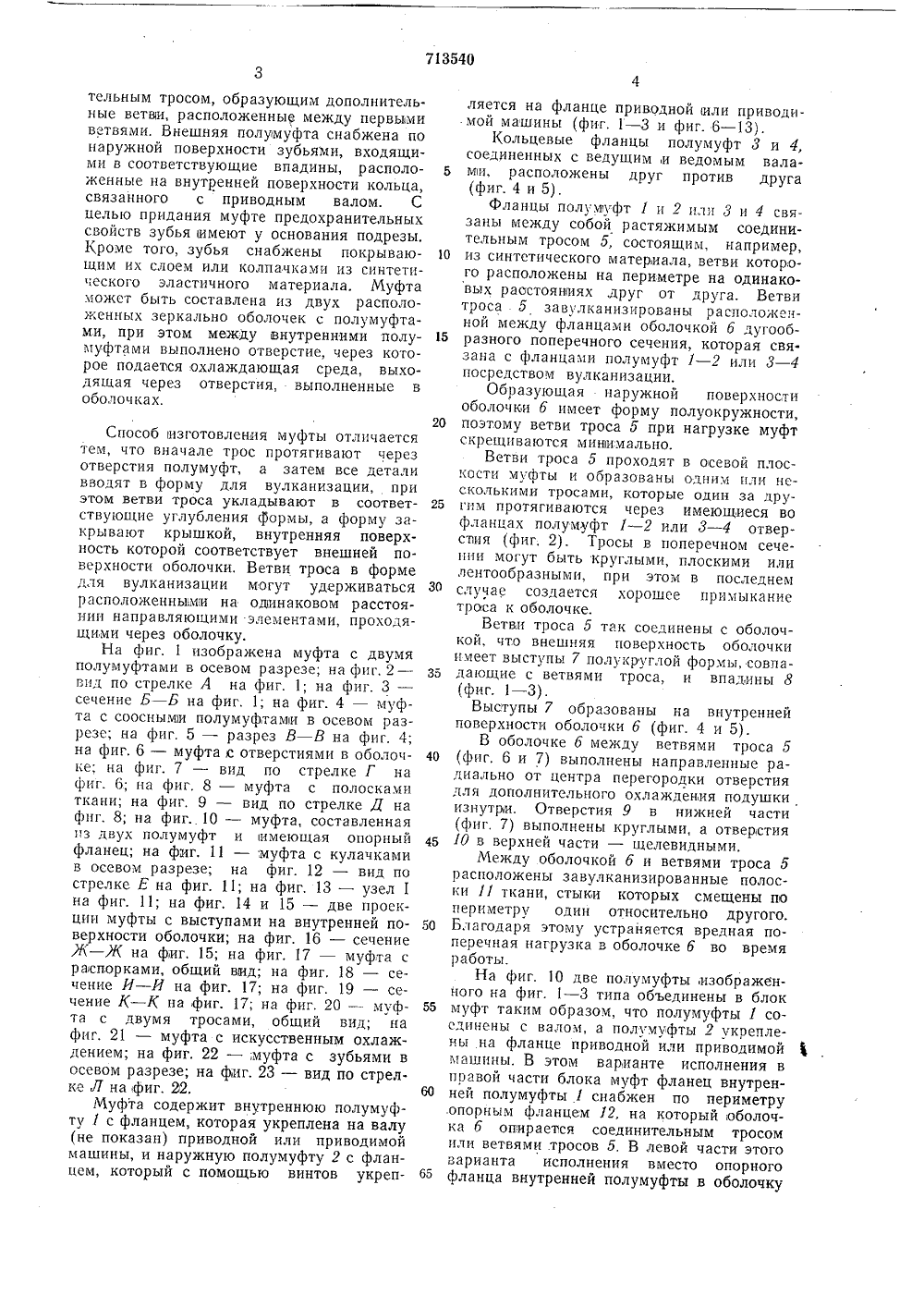

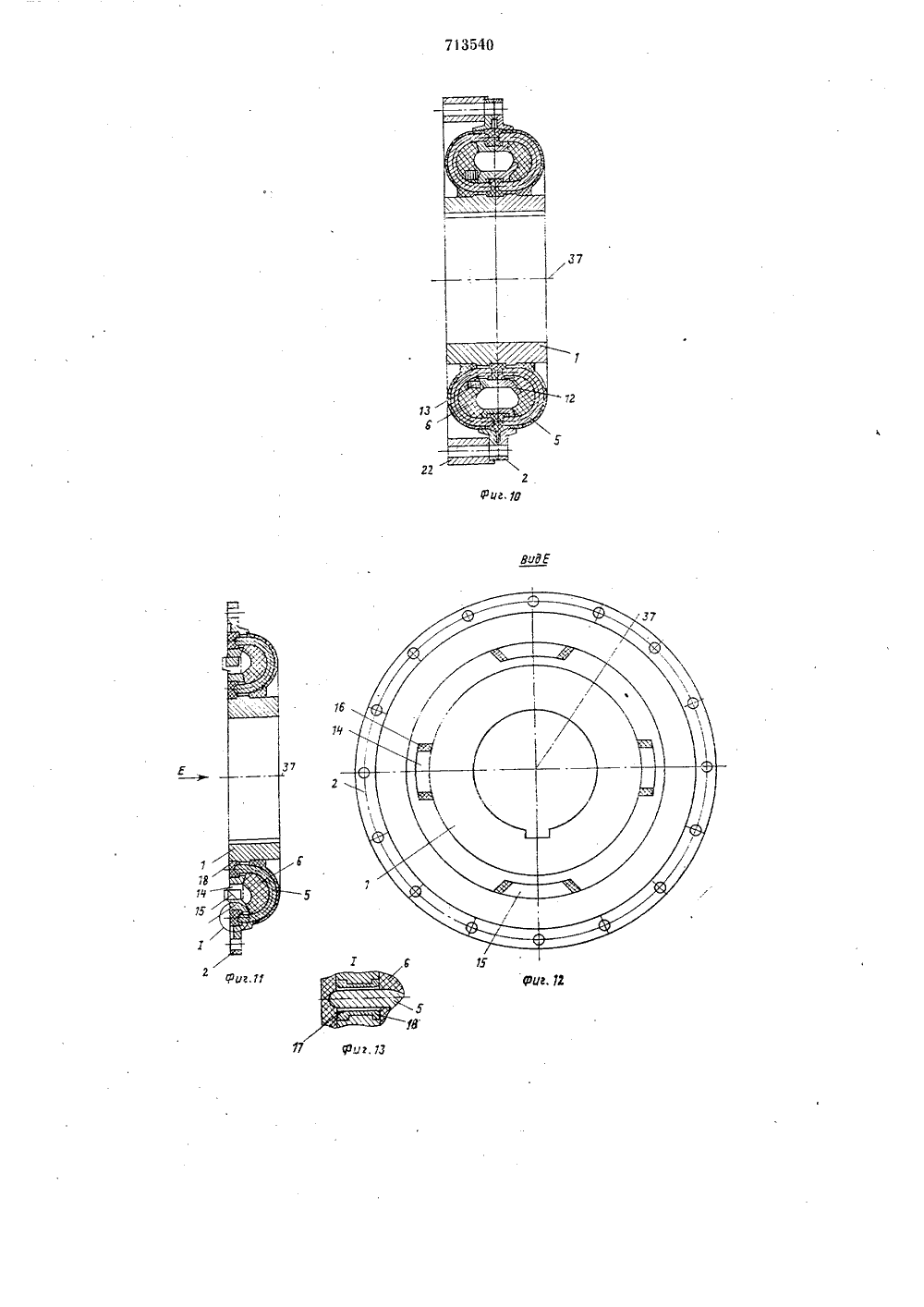

Др ОПИСАНИЕ73540 Союз Советских Социалистических Республик(45) Дата опубликования описания 30.01.80 ло делам изобретений и открытий(72) Авторы изобретения Иностранцы Курт Кренерт и фридхельм Дамен(71) Заявитель Иностранная фирма Тиссен Индустри АГИзобретение относится к области машиностроения.Известны упругие муфты, содержащие две фланцевые полумуфты, соединенные упругой оболочкой 1.Недостатком этих муфт являются большие габариты и низкая нагрузочная способность.Известна также крутильно-упругая муфта, содержащая две полумуфты, соединенные упругой оболочкой и тросом, проходящим через оболочку и отверстия в полу- муфтах 12,Данная муфта наиболее близка к изобретению по технической сущности и достигаемому эффекту.Однако недостатками этой муфты являются низкая долговечность, связанная с нагревом оболочки, и нестабильность характеристик. С целью увеличения долговечности и стабилизациями характеристик муфты оболочка имеет дугообразное сечение, а одна из ее поверхностей снабжена параллельными образующей поверхности выступами и углублениями.Внешняя поверхность оболочки имеет выступы полукруглой формы, совпадающие с ветвями троса, а внутренняя поверхность 1 имеет радиальные углубления и выступы, Кроме того, оболочка снабжена отверстиями, расположенными между ветвями троса и направленными от центра к периферии муфты и имеют щелевидную форму, расширяющуюся к периферии муфты.5 Между оболочкой и ветвями троса могутбыть расположены концентрично друг другу полоски ткани, а образующая наружной поверхности оболочки может иметь форму полуокружности. Муфта может быть снабжена опорными фланцами, расположенными на полумуфтах и прилегающими к внутренней поверхности оболочки. С целью ограничения относительного угла поворота полумуфт на иих расположены зацепляющиеся между собой кулачки, поверхность которых покрыта слоем, резины, Отверстия для прохода троса в полумуфтах снабжены втулками пли покрытием из синтетического материала. Между ветвями 20 троса завулканизированы детали коробчатой формы, радиальные распорки которых покрыты клеем, удериивающим ветви троса. Образующие поверхности контакта оболочки с полумуфтами наклонены одна и другой и образуют в точке пересечения тупой угол. Ветви троса образованы одним тросом, проходящим через все отверстия полумуфт, а между соседнимп отверстиями имеются пазы со скругленным дном, З 0 Муфта может быть снабжена дополни713540 г Фиг,г одЛ едактор Н. Суханова рректо имкин Тип. Харьк. фил. пред. ссПатент оставитель И. Абалтусх ред А. Кам ышн икова аз(/42 Изд150 Ти О Поиск Государственного комитета СССР по 113035, Москва, Ж, Рачшскаяж 1095 Подписное лам изобретений и открытий аб д, 4/5тельным тросом, образующим дополнительные ветви, расположенные между первыми ветвями. Внешняя полумуфта снабжена по наружной поверхности зубьями, входящими в соответствующие впадины, расположенные на внутренней поверхности кольца, связанного с приводным валом, С целью придания муфте предохранительных свойств зубья имеют у основания подрезы. Кроме того, зубья снабжены покрывающим их слоем или колпачками из синтетического эластичного материала, Муфта может быть составлена из двух расположенных зеркально оболочек с полумуфтами, при этом между внутренними полу- муфтами выполнено отверстие, через которое подается охлаждающая среда, выходящая через отверстия, выполненные в оболочках. 510 15 20 25 30 35 40 45 50 55 60 65 Способ изготовления муфты отличается тем, что вначале трос протягивают через отверстия полумуфт, а затем все детали вводят в форму для вулканизации, при этом ветви троса укладывают в соответствующие углубления формы, а форму закрывают крышкой, внутренняя поверхность которой соответствует внешней поверхности оболочки, Ветви троса в форме для вулканизации могут удерживаться расположенныии на одинаковом расстоянии направляющими элементами, проходящими через оболочку.На фиг. 1 изображена муфта с двумя полумуфтами в осевом разрезе; на фиг. 2 - гид по стрелке А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - муфта с соосными полумуфтами в осевом разрезе; на фиг. 5 - разрез В - В на фиг. 4; на фиг. 6 - муфта с отверстиями в оболочке; на фиг. 7 - вид по стрелке 1 на фиг. 6; на фиг. 8 - муфта с полосками ткани; на фиг. 9 - вид по стрелке Д на фиг. 8; на фиг. 10 - муфта, составленная пз двух полумуфт и имеющая опорный фланец; на фиг. 11 - муфта с кулачками в осевом разрезе; на фиг. 12 - вид по стрелке Е на фиг. 11; на фиг, 13 - узел 1 на фиг. 11; на фиг. 14 и 15 - две проекции муфты с выступами на внутренней поверхности оболочки; на фиг. 16 - сечение Ж - Ж на фланг, 15; на фиг. 17 - муфта с распорками, общий выд; на фиг, 18 - сечение И - И на фиг. 17; на фиг. 19 - сечение К - К на фиг. 17; на фиг. 20 - муфта с двумя тросами, общий вид; на фиг. 21 - муфта с искусственным охлаждением; на фиг. 22 - ;муфта с зубьями в осевом разрезе; на фланг. 23 - вид по стрелке Л на фиг. 22,Муфта содержит внутреннюю полумуфту 1 с фланцем, которая укреплена на валу (не показан) приводной или приводимой машины, и наружную полумуфту 2 с фланцем, который с помощью винтов укрепляется на фланце приводной или приводимой машины (фиг. 1 - 3 и фиг. 6 - 13).Кольцевые фланцы полумуфт 3 и 4, соединенных с ведущим и ведомым валами, расположены друг против друга (фиг. 4 и 5).Фланцы полумуфт 1 и 2 нли 3 и 4 связаны между собой растяжимым соединительным тросом 5, состоящим, например, из синтетического материала, ветви которого расположены на периметре на одинаковых расстояниях,друг от друга, Ветви троса 5 завулканизированы расположенной между фланцами оболочкой б дугообразного поперечного сечения, которая связана с фланцами полумуфт 1 - 2 или 3 4 посредством вулканизации.Образующая наружной поверхности оболочки б имеет форму полуокружности, поэтому ветви троса 5 при нагрузке муфт скрещиваются минимально.Ветви троса 5 проходят в осевой плоскости муфты и ооразованы одним или несколькими тросами, которые один за другим протягиваются через имеющиеся во фланцах полумуфт 1 - 2 или 3 - 4 отверстия (фиг. 2). Тросы в поперечном сечении могут быть круглыми, плоскими или лентообразными, при этом в последнем случае создается хорошее примыкание троса к оболочке.Ветви троса 5 так соединены с оболочкой, что внешняя поверхность оболочки имеет выступы 7 полукруглой формы, совпадающие с ветвями троса, и впадины 8 (фиг. 1 - 3).Выступы 7 образованы на внутренней поверхности оболочки 6 (фиг. 4 и 5).В оболочке б между ветвями троса 5 (фиг. 6 и 7) выполнены направленные радиально от центра перегородки отверстия для дополнительного охлаждения подушки изнутри, Отверстия 9 в нижней части (фиг, 7) выполнены круглыми, а отверстия 10 в верхней части - щелевидными,Между оболочкой б и ветвями троса 5 расположены завулканизированные полоски 11 ткани, стыки которых смещены по периметру один относительно другого. Благодаря этому устраняется вредная поперечная нагрузка в оболочке 5 во время работы.На фиг, 1 О две полумуфты изображенного на фиг. 1 - 3 типа объединены в блок муфт таким образом, что полумуфты 1 соединены с валом, а полумуфты 2 укреплены на фланце приводной или приводимой машины. В этом варианте исполнения в правой части блока муфт фланец внутренней полумуфты 1 снабжен по периметру опорным фланцем 12, на который оболочка б опирается соединительным тросом или ветвями.тросов 5. В левой части этого варианта исполнения вместо опорного фланца внутренней полумуфты в оболочкузавулканизированы опорные детали 13, выполненные из ткани.На фланцах внутренней 1 и внешней 2 полумуфт расположены кулачки 14 и 15, которые при перегрузке муфты прилегают 5 один к другому. Контактирующие участки кулачков для уменьшения ударов снабжены слоем резины 16.Отверстия 17, через которые протягиваются петли соединительного троса 5 или 10 его ветви, снабжены втулками 18 из синтетического материала для защиты тросов от прижима к кромкам муфты (фиг. 13),Образующие поверхностей контакта обо. лочки с полумуфтами наклонены друг к 15 другу и образуют тупой угол, при этом плоскость стыка 19 образует угол а(90, а плоскость стыка 20 - угол ) 90 относительно оси вращения муфты (фиг. 14 и 15).20Ветви троса 5 проходят радиально и образованы одним тросом (фиг. 14 - 19) и двумя тросами (фиг. 20), которые протянуты,один за другим через отверстия 17 в полумуфтах 1,и 2 (фиг. 15 и 20).25Муфта (фиг. 20) предназначена преимущественно для передачи больших крутящих моментов или для восприятия сильных ударов, в ней ветви троса расположены приблизительно параллельно, причем отверстия 17 для прохода тросов в полумуфтах 1 и 2 лежат на окружностях различного диаметра.Между отверстиями 17 для троса выполнены тангенциальные соединительные па: зы 21 (фиг. 18 и 19).Поверхность дна 22 соединительных пазов 21 выполнена выпуклой с максимальным радиусом кривизны, что создает благоприятные условия для работы соеди нительного троса и,одновременно позволяет протаскивать его без перегибов через отверстия 17.Соединительный трос после протягивания через все отверстия сваривают кон ца ми.Для изготовления муфты (фиг. 14) и левой части муфты (фланг. 17) ветви троса 5 укладываются в форму для вулканизацпи оболочки в радиальном направлении на 50 одинаковых расстояниях друг от друга между рядами тонких штифтов 23, которые частично проходят через полость формы и образуют отверстия в готовой оболочке, служащие для ее охлаждения. 55На правой стороне муфты (фиг. 17) ветви троса 5 в полости формы проходят в уложенных в нее коробчатых деталях 24 из синтетического материала, восприимчивого к вулканизации, при этом ветви троса 60 удерживаются на покрытых слоем клея радиальных распорках 25, а коробчатые детали остаются в сжимающей подушке. Ветви троса 5 (фиг. 16) так расположены в оболочке б, что она имеет гладкую на ружную поверхность, если ие считать маленьких отверстий от штифтов 23,На внутренней поверхности оболочки 6(фиг. 15) имеются радиальные ребровидные выступы 26 для увеличения отводящейтепло поверхности. В оболочке б имеютсятакже отверстия 27 для вентиляции.На фиг. 20 две полумуфты изображенного на фиг. 14 - 19 типа объединены вблок муфт таким образом, что внутреннеепространство оболочек 6 закрыто, а из отверстия вала 28 через кольцевой паз 29 ищель 30 между полумуфтами 1 подводитсясжатый воздух, который частично выходитчерез отверстия 27 в оболочке б и частично через щель 31 между полумуфтами 2.На фиг. 22 и 23 внешняя полумуфта 2снабжена зубьями 32, которые входят всоответствующие впадины кольца 33, связанного с приводным валом.Зубья 32 (фиг. 23, правая сторона) навнешней полумуфте 2 снабжены слоемэластомера 34 для устраневия шума и разрушения поверхности зубьев,Зубья 32 (фиг. 23, левая сторона) снабжены колпачками 35 из синтетическогоматериала и, кроме того, имеют у основания подрезы 36.Полумуфты (фиг, 1 - 23) имеют общуюось 37. Через отверстия 38 и 39 в полумуфтах 3 и 4 (фиг. 4) осуществляется вентиляция внутренней полости 40 муфты,Крутящий момент в муфте передаетсячерез ободочку б и тросы 5. Выступы 7,отверстия 9, 10 и 27, паз 29 и щели 30 и 31увеличивают интенсивность охлажденияоболочки, повышают долговечность муфтыи стабилизируют ее характеристики. Зубьяограничивают упругий поворот полумуфт, аслой резины 16 смягчает удары зубьев.Штифты 23 и коробчатые детали 24 упрощают изготовление муфты,Пазы 21 между отверстиями 17 и втулки 18 увеличивают долговечность троса,Подрезы 36 в зубьях 32 придают муфтепредохравительные свойства.Формула изобретения1. Крутильно-упругая муфта, содержащая две полумуфты, соединенные упругой оболочкой и тросом, проходящим через оболочку и отверстия в полумуфтах, о тли ч а юща я ся тем, что, с целью увеличения долговечности и стабилизации характеристик муфты. оболочка имеет дугообразное сечение, а одна из ее .поверхностей снабжена параллельными образующей поверхности выступамп,и углублениями.2. Муфта по п. 1, отличающаяся тем, что внешняя поверхность оболочки имеет выступы полукруглой формы, совпадающие с ветвями троса.3. Муфта по пп. 1 и 2, отличающая с я тем, что внутренняя поверхность оболочки имеет радиальные углубления и выступы.4. Муфта по пп. 1 - 3, о т л и ч а ю щ а яс я тем, что оболочка снабжена отверстиями, расположенными между ветвями троса и направленными от центра к периферии муфты.5, Муфта по п. 4, о т л и ч а ю щ а я с я тем, что отверстия имеют щелевидную форму, расширяющуюся к периферии муфты.6, Муфта по пп, 1 - 5, отличающая с я тем, что между оболочкой и ветвями троса расположены концентрично друг другу полоски ткани,7. Муфта по пп. 1 - 6, отли ч а ю щ а- яс, тем что образующая наружной поверхности оболочки имеет форму полуокружности,8. Муфта по пп, 1 - 6, о т ли ч а ю щ ая с я тем, что она снабжена опорными фланцами, расположенными на полумуфтах и прилегающими к внутренней поверхности оболочки.9, Муфта по пп, 1 - 7, отличающая с я тем, что, с целью ограничения относительного угла поворота полумуфт, на последних расположены зацепляющиеся между собой кулачки, поверхность которых покрыта слоем резины.10. Муфта по пп, 1 - 9, о тли ч а ю щ ая с я тем, что отверстия для прохода троса в полумуфтах снабжены втулками или покрьютием из синтетического материала.11. Муфта по пп. 1 - 10, отл ич а ющ а я с я тем, что она снабжена деталями коробчатой формы, завулканизированными в оболочку между ветвями троса.12. Муфта по пп. 1 - 11, отли ч а ющ а я с я тем, что радиальные распорки коробчатых деталей покрыты клеем, удерживающим ветви троса,13. Муфта по пп, 1 - 12, отличающ а я с я тем, что образующие поверхности контакта оболочки с полумуфтами наклонены одна к другой и образуют в точке пересечения тупой угол.14. Муфта по пп. 1 - 13, о т л и ч а ю щ ая с я тем, что ветви троса образованы одним тросом, проходящим через все отверстия полумуфт, при этом между соседнимн отверстиями имеются пазы со скругленным дном,15. Муфта по пп. 1 - 14, о т л и ч а ю щ ая ся тем, что она снабжена дополнительным тросом, образующим дополнительные ветви, .расположенные между первыми5 ветвями,16. Муфта по пп. 1 - 15, о т л и ч а ю щ ая с я тем, что внешняя полумуфта снабжена по наружной поверхности зубьями, входящими в соответствующие впадины, рас 1 О положенные на внутренней поверхностикольца, связанного с приводным валом.17. Муфта по пп. 1 - 16, о тл и ч а ю щ ая с я тем, что, с целью придания муфтепредохранительных свойств, зубья имеют у15 основания подрезы.18, Муфта по пп. 1 - 17, отлич а юща яс я тем, что зубья снабжены покрывающим их слоем или колпачками из синтетического эластичного материала.20 19. Муфта по пп. 1 - 18, отл и ч а ющ а я с я тем, что она составлена из двухрасположенных зеркально оболочек с полумуфтами, при этом между внутренними,полумуфтами выполнено отверстие, через25 которое подается охлаждающая среда, выходящая через отверстия, выполненные воболочках.20. Способ изготовления, муфты попп. 1 - 19, отличающийся тем, что30 вначале трос протяпивают через отверстияполумуфт, а затем все детали вводят вформу для вулканизации, при этом ветяитроса укладывают в соответствующие углубления формы, а форму закрывают35 крышкой, внутренняя поверхность которойсоответствует внешней поверхности оболочки.21, Способ по п, 20, отличающийс я тем, что ветви троса в форме для вул 40 канизации удерживаются закрепленнымивней направляющими элементами, расцолокенными на одинаковом расстоянии другот друга, при этом направляющие элементы проходят. через оболочку.45 Приоритет по пунктам19.08.77 по пп. 11, 12, 14, 15, 19;22.08.77 по пп. 16 - 18. Источники информации, принятые во 50 внимание при экспертизе:1, Поляков В, С., Барбаш И. Д. Муфты. Л. Машиностроение, 1973, с, 121,рнс. 86.2. Патент ФРГ ЛЪ 2318612, кл, 47 с 3/80,55 1974 (прототип).
