Устройство для измерения плоских углов

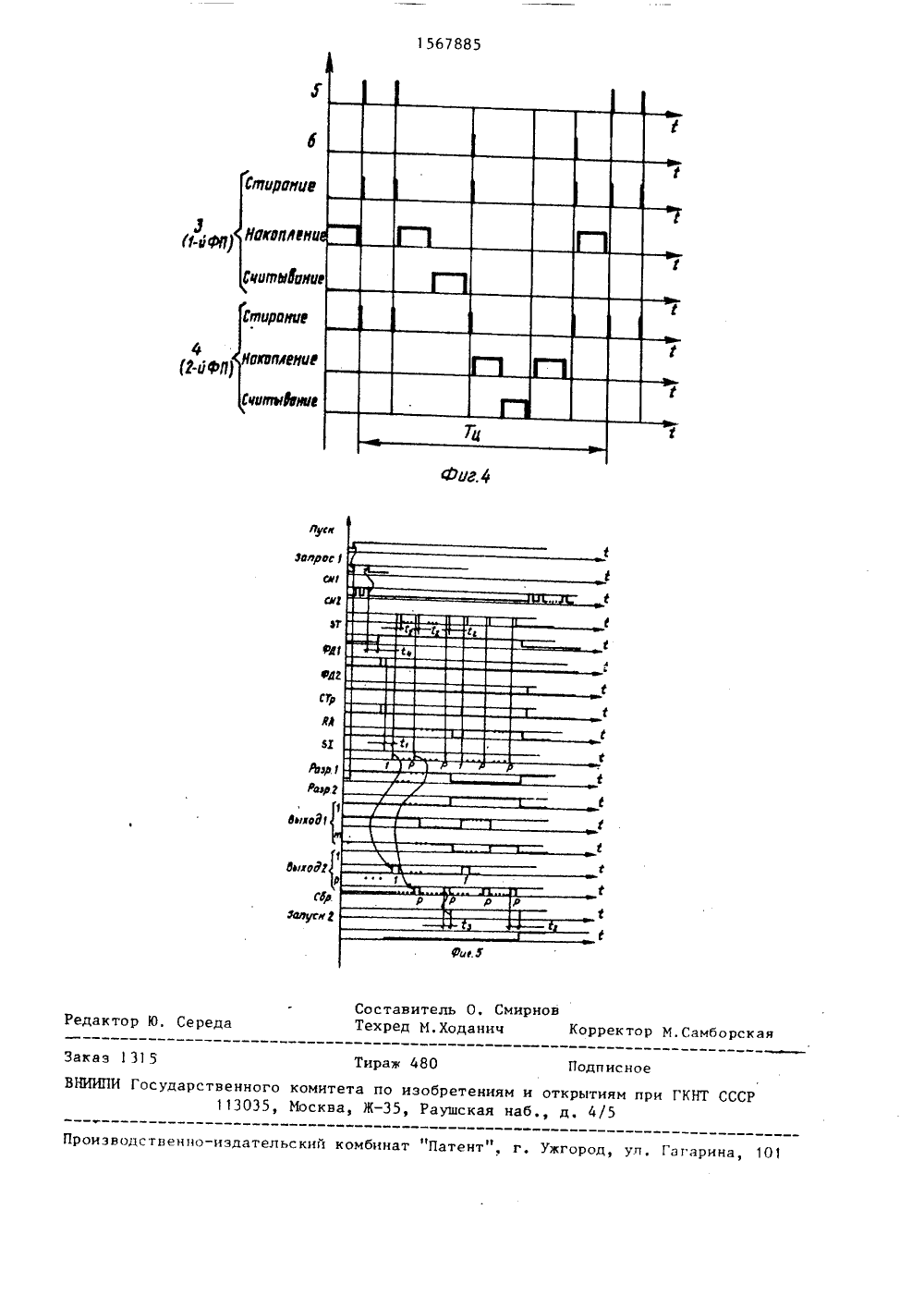

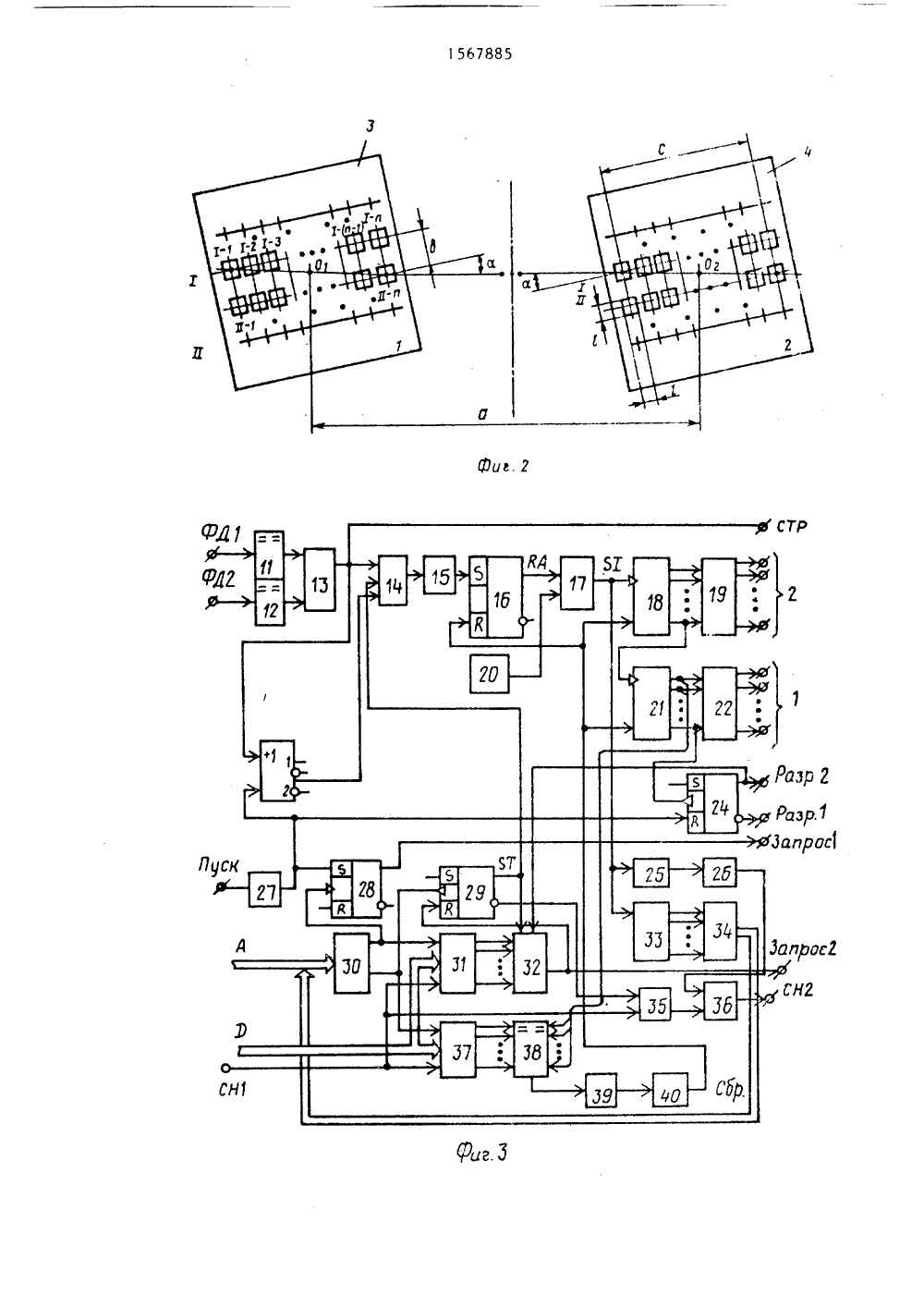

1567885 Стираоие накапяеии свиаЬне птираувекомитета по изобретениям Москва, Ж, Раушская н открытиям при ГКНТ СС д. 4/51567885 изме рлютс я элек трич еск ие сигналы,соответствующие интенсивности каждоГиз элементарных фотоприемных ячеек.5Алгоритм считывания реализуется блоком 7 считывания, Информация о смеИзобретение относится к контрольно-измерительной технике и может быть использовано для автоматического иэ мерения плоских углов и контроля пирамидальности призм, в частности для автоматического контроля углов наклона сканирукщих граней в оптико- электронных устройствах ввода-выво да изображений. Целью изобретения является повывение производительности измерений за счет преобразования оптического информационного сигнала в циФровой электрический информационный сигнал, осуществляемого в динамическом режиме.На Фиг. 1 представлена структурная схема предлагаемого устройства, на Фиг. 2 - взаимное расположение матричных фдтоприемников, на Фиг. 3 принципиальная схема блока считывания, на Фиг. 4 - циклограмма работы 4 О устройства, на фиг. 5 - временные диаграммы работы блока считывания.Устройство содержит (Фиг.1) Формирователь 1 падающего светового излучения (формирователь 1), Фокусирую щий объектив 2 (объектив 2), установленный в отраженном (контролируемой плоскостью) световом потоке, первый и второй матричные фотоприемники 3 и 4 (первый ФП Э и второй ФП 4), первый и второй Фотодатчики 5 и 6, установленные в плоскости регистрации, совмещенной с полем изображения объектива 2 и перпендикулярной его главной оптической оси, блок 7 считыва 55 ния, первый и второй управляющие входы которого соединены соответственно с выходами первого и второго фотодатчиков 5 и 6, первая группа расстоянии а, при этом угол е(, наклона строк элементарных Фотоприемных ячеек каждого из матричных фотоприемников 3, 4 относительно расчетной линии сканирования определяется соЬотношением:" с(. агсТ 8 - где Ь - рассстояние межд 1 осями симметрии соседних строк Фотоприемных ячеек; срасстояние между центрами симметриикрайних в строке Фотоприемных ячеек.Матричными фотоприемниками Э и 4:чении сканирующего пучка, содержа:каяся в величине измеренных значений сигналов, с учетом знака предназначена для трансляции в ЭВМ, где после соответствующей обработки интерпретируется как угол наклона контролируе 4 ой плоскости. 1 з.п,ф-лы, 5 ил. выходов соединена с входами считывания первого ФП 3 и второго ФП 4, а выход стирания соединен с входами стирания первого ФП 3 и второго ФП 4, коммутатор 8, управляюшие входы которого соединены соответственно с второй группой выходов блока 7 считывания, первый и второй входы разрешения считывания соединены, соответственно, с первым и вторым одноименными выходами блока 7 считывания, а первая и вторая группы информационных входов соединены с соответствунщими выходами соответственно первого ФП 3 и второго ФП 4, аналогоциФровой преобразователь 9 (АЦП 9) вход которого соединен с выходом коммутатора 8, и блок 10 памяти, синхронизирующий вход которого соединен с выходом синхронизации блока 7 считывания,дресный вход-выход блока 7 считывания объединен с адресным входом блока 10 памяти и является адресным входом-выходом устройства, информационные входы блока 7 считывания и блока 1 О памяти объединены между собой, соединены с выходом АЦ 11 и образуют информационный вход-выход устройства, вход синхронизации и выход "Пуск" блока 7 считывания являются входами устройства, а выходы "Запрос 1" и "Запрос 2" блока 7 считывания являются выходами устройства, при этом первый ФП 3 и второй ФП 4 расположены так (фиг.2), что их центры симметрии находятся на расчетной линии сканирования на заданном расстоянии а, угол рС наклона строк элементарных фотоприемных ячеек первого ФП 3 и второго ФП 4 относительно расчетнойлинии сканирования определяется со- отношениемгде Ь - расстояние между осями симметрии соседних строк Фотоприемных ячеек,с - расстояние между центрамисимметрии крайчих в строке Фотоприемных ячеекпервый и второй Фотодатчики 5 и 6 так же расположены (фиг.1) на расчетной линии сканирования соответственно перед первым Ф 11 3 и перед вторым ФП 4.Блок 7 считывания состоит (фиг.3) иэ первого и второго компараторов 11 и 12, входы которых являются соответственно первым и вторым управляющими входами блока 7 считывания, первого элемента ИЛИ 13, первый и второй входы которого соединены соответственно с выходами первого и второго компараторов 11 и 12, а выход является выходом стирания блока 7 считывания, последовательно соединенных первого элемента И 14, первым входом подключенного к выходу первого элемента ИЛИ 13, и первого элемента 15 задержки, последовательно соединенных первого триггера 16, установочным входом подключенного к первому элементу 15 задержки, и второго элемента И 17, первого счетчика 18, счетный вход которого соединен с выходом второго элемента И 17, первого дешифратора 19, входы которого соединены соответственно с выходами первого счетчика 18, генератора 20 импульсов, выход которого соединен с вторым входом второго элемента И 17, второго счетчика 21, счетный вход которого соединен с выходом старшего разряда первого счетчика 18, второго дешифратора 22, входы которого соединены соответственно с выходами второго счетчика 21, выходы второго и первого дешифраторов 22 и 1 9 образуют соответственно первую и вторую группы выходов блока 7 считывания, третьего счетчика 23, счетный вход которого соединен с выходом первого элемента ИЛИ 1 3, а прямой выход второго разряда соединен с третьим входом первого элемента И 14, второго триггера 24, счетный вход которого соединен с выходом старшего разряда второго счетчика 21, а прямой и инверсный выходы являются соответственно вторым и первым выкодами разрешения5 10 5 20 считывания блока 7 считывания, последовательно соединенных второго элемента 25 задержки, входом лодклю ецкого к выходу второго элемента И 17 и первого формиро;ателя 26, второго Формирователя 27, вход которого является входом "Пуск" блока 7 считывания, а выход соединен с нходамп сброса третьего счетчика 23 и второго триггера 24, третьего триггера 28, установочный вход которого соединен с выходом второго Формирователя, а прямой выход является выходом 11 1Запрос 1 блока 7 считывания, четвертого триггера 29, прямой выход которого соединен с вторым входом первого элемента И 14, дешифратора 30 адреса, вход которого является адресным входом блока 7 считывания,а первый и второй выходы соединенысоответственно со счетными входами,третьего и четвертого триггеров 28 и29, первого регистра 31, вход раз решения записи которого соединен спервым выходом дешифратора 30 адреса,реверсивного счетчика 32, входы которого соединены соответственно свыходами первого регистра 31, входпредварительной установки соединенс прямым выходом четвертого триггера29, вычитающий вход соединен с прямым выходом второго триггера 24, авыход соединен с входом сброса четвертого триггера 29 и является выхов 11дом Запрос 2 блока 7 считывания,счетчика 33 адреса, счетный вход которого соединен с выходом второгоэлемента И 17, шинного формирователя 40 34, входы которого соединены соответственно с выходами счетчика 33адреса, а выход соединен с входом дешифратора 30 адреса, третъего элемента И 35, первый вход которого со единен с инверсным выходом четвертого триггера 29, второго элемента ИЛИ36, первый и второй входы которогосоединены, соответственно с выходамипервого формирователя 26 и третъегоэлемента И 35, а выход является выходом синхронизации блока 7 считывания,второго регистра 37, вход разрешениязаписи которого соединен с вторымвыходом дешифратора 30 адреса, входзаписи объединен с входом записи первого регистра 31 и с вторым входомтретьего элемента И 35 и являетсявходом синхронизации блока 7 считывания, а информационный вход объеди 1567885нен с информационным входом первого регистра 31 и является информационным входом блока 7 считывания, элемента 38 сравнения, первая группа входов которого соединена соответственно с выходами второго счетчика 21,а вторая группа входов соединена соответственно с выходами второго регистра 37, и последовательно соеди О ненных третьего элемента 39 задержки, входом подключенного к выходу элемента 38 сравнения, и третьего формирователя 40, выход которого соединен с входами сброса первого триггера 16 и первого и второго счетчиков 18 и 21.Принцип действия устройства состоит в том (фиг.1), что отраженный контролируемой плоскостью световой пучок фокусируется в плоскость регистрации, Изменениемла наклона контролируемой плоскости о гносительно плоскости регистрации осуществляется ее одномерное сканирование, сим метричное относительно оптической оси фокусирующего объектива, с такой амплитудой, что сканирующее пятно пересекает Фотодатчик 5.Измеряются электрические сигналы,. 30 соответствующие интенсивности засветки каждой из элементарных Фотоприемных ячеек каждой строки фотоприемников, по разности измеренных значений сигналов и по их величине и знаку определяется смещение сканирующего пучка, по которому вычисляется угол наклона контролируемой плоскости.Для идеального случая сканирование контролируемой плоскости световым 4 О пучком приводит к перемещеник центра симметриисветового пятна в плоскости измерения по линии 0,-0(фиг,2). При этом засвечиваются симметричные относительно центра симметрии 0 эле ментарные фотоприемные ячейки двух соседних строк (1 и 11) первого матричного ФП 3 и соответствующие им элементарные фотоприемные ячейки второго матричного ФП 4, Количество засвеченных фотоприемных ячеек каждой строки определяется диаметром светового пучка в плоскости регистрации, а интенсивность засветки определяется положением элементарных Фотоприемных ячеек в строке и распределением энергии в световом пятне, которое, как правило отличается от нормального. Но симметричность расположения матричных Фотоприемников 3 и 4 обес.печивает для идеального случая рл -венство сигналов, считываемых с соответствующих строк и соответствующих элементарных Фотоприемных ячеекматричных Фотоприемников 3 и 4, темсамым определяется начальная точкаотсчета плоских углов. Отклонениеугла наклона контролируемой плоскости от заданного положения приводитк смещению и повороту линии сканирования относительно линии 0,-0. Припараллельном смещении вниз (фиг.2),например интенсивность засветкистрок 11 возрастет по сравнению синтенсивностью засветки строк 1. Вболее сложных случаях при непараллельном смещении с поворотом изменяется интенсивность засветки элементарных Фотоприемных ячеек всехстрок, Это изменение интенсивностизасветки при обработке в ЭВМ, например, с помощью градуировочных таблицинтерпретируется, как угол наклонаконтролируемой плоскости,Устройство для измерения плоскихуглов работает следующим образом.Контролируемую плоскость, например зеркало сканера, перед началомизмерения устанавливают так, чтобыось колебаний была совмещена с плоскостью входного зрачка Фокусирующегообъектива 2, а отраженный этой плоскостью световой пучок был совмещенс оптической осью Фокусирующего объектива 2. При этом в плоскости измерения ца расстоянии а/2 от центровсимметрии 0и 0,2 соответственнопервого и второго матричных фотоприемников 3 и 4 Формируется кружок рассеяния диаметром д = 1/2, где 1длина стороны элементарной фотоприемной ячейки матричных фотоприемников 3 и 4В исходном положении навыходе стирания блока 7 считываниянапряжение отсутствует Фотодатчики5 и б не засвечецы и на первом ивтором управляющих входах блока 7считывания сигналы начала считывания отсутствуют. Первая и вторая группы выходов блока 7 считывания находятся в исходном положении (разрешено считывание первой строки Фотоприемных ячеек первого ФП 3) и с первого выхода разрешения считывания блока 7 считывания на соответствующийвход коммутатора 8 поступает сигналразрешения считывания. При поступле 1567885нии сигнала "Пуск" блок 7 считывания электромагнитных вибраторов это одна 15 плоскость, а для многогранных зеркальных призм это количество граней) иколичество строк Фотоприемных ячеекматричных Фотоприемников 3 и 4, используемых при измерении. Предположим, что количество контролируемыхплоскостей п = 1, а количество строк 20 в используемых матричных фотоприемниках т = 16, После окончания записии и ш блок 7 считывания снимаетсигнал запроса на обслуживание, ЭВМвключает привод, приводящий в колебание сканер или во вращение многогранную призму, и начинается режимизмерения. При этом для сканера направление сканирования выбираетсятак, что световое пятно перемещается в сторону фотодатчика 5, пересекает первый матричный Фотоприемник 3(режим "Накопление на циклограммефиг.4), затем пересекает первыР Фотодатчик 5, сигнал с которого поступает на первый правляющиР вход блока 7 считывания, которыР формируетна своем выходе сигнал стирания, поступающий параллельно на входы стирания первого и второго матричных 25 30 35 40 фотоприемников 3 и 4, затем световое пятно перемещается за Фотодатчик 5,привод изменяет направление движения контролируемоР плоскости ца обратное и световое пятно вторично пересекает фотодатчик 5, Блок 7 считывания формирует еще бдин сигнал 45 стирания и через некоторое время разрешает сигналом с первого выхода разрешения считывания считывание информации, накопленной за это время первым матричным фотоприемником 3, Значение времени С должно быть не менее времени перемещения светового 55 пятна в плоскости регистрации от Фотодатчика 5 до окончания последней элементарной ячейкй в строке первого формирует сигнал запроса обслуживания "Запрос 1", поступающий в ЭВМ, предназначенную для обработки резуль 5 татов измерений и настройки устройства на условия конкретного измерительного эксперимента (не показано).ЭВМ обрабатывает прерывание и, используя адресный А и информационный 10 Р входы-выходы устройства и его синхрониэирующий вход, передает в устройство количество контролируемых плоскостей (для сканера на основе матричного фотоприемци:а 3. Гроцес считывания заключается в следующем: блок 7 считывания сигналами второй группы выходов с ц.мощью коммутатора 8 последовательнг коммутирует сигналы элементарных Фотоприемных ячеек первой строки на вход АЦП 9, затем переключает выходы первой группы так, что разрешено считывание следующей строки Фотоприемных ячеек, сигналы которых также последовательно коммутируются на выход АЦП 9 и так далее. Одновременно с этим ца адресном входе-выходе блока 7 считывания для каждой элементарной ячейки Формируется адресный код для записи данных с выхода АЦП 9 в блок 1 О памяти.Адресный код сопровождается синхроимпульсом на синхроцизирующем выходе блока 7 считывания, по которомч данные с выхода АЦП 9 записываются в выбранную адресным кодом ячейку памяти блока 10 памяти. Таким образом, в результате считывания в блоке 1 О памяти формируется массив, описывающий состояние каждой элементарной ячейки первого матричцого Фотоприемника 3. Через время С, после появления сигнала с выхода Фотодатчика 6 блок 7 считывания сигналом на своем втором выходе разрешения считывания разрешает считывание информации, на- копленноР вторым матричным Фотоприемником 4, которое осуществляется аналогично описанномуВ случае, если контролируется одна плоскость (п =1), блок считывания выставляет на своем выходе "Запрос 2", поступающий ца выход устройства как запрос на обслуживание к ЭВМ. ЭВМ считывает информацию из блока 10 памяти, выставляя адрес очередной ячеРки на адресныР вход-выход устройства, и сопровождая его синхронизирунщим импульсом, выставленным на синхронизирующий вход устройства, по которому блок 7 считывания Формирует сицхроимпульс ца сицхроцизирующем выходе, После приема данных из блока 10 памяти, ЭВМ осуществляет их обработку и вычисление измеренного значения угла наклона контролируемой плоскости. В том случае, если и ) 1, то процесс измерения продолжается для других контролируемых плоскостей (граней многогранной призмы), и только после измерения угла наклона последней грани блок 7 считывания выставит сигнал "Запрос 2".В связи с тем, чта для измерения плоских углов изделий различногокласса точности требуется различная точность измерений и различный диапазон измеряемых значениь углов, в устройстве предусмотрено задание из ЭВМ параметра ш, что позволяет производить измерение с различным количествам исп ль зуемых сграк фотоприемных ячеек, осуществив предварительно перемонтаж выходов второй группы выходов блока 7 считывания так, чтобы опрашивать заданное число строк, симметрична расположенных относитель на центров симметрии матричных фотоприемников 3 и 4.Составление градуироночных таблиц для определения измеренных значений плоских углов составляется аналогич но описанному с использованием в качестве контролируемых плоскостей соответствующих плоскостей мер плоских углов .Блок 7 считывания предназначен для 25 управления процессами измерения и считывания накопленной матричными фотоприемниками информации и работает 1следующим образом (Фиг,3). В исходном положении первый, второй и тре тий счетчики8, 2.1 и 23, реверсивный счетчик 32, счетчик 33 адреса и все четыре триггера 16, 24, 28 и 29 обнулены, При поступлении сигнала "Пуск" (фиг.5) третий триггер 28 импульсом с выхода второго формирователя 27 устанавливается в единичное состояние, вследствие чего на выходе "Запрос 1" блока выставляется в ЭВМ запрос на обслуживание, ЭВМ вы ставляет на адресный вход;выход устройства адрес регистра первого 31 и данные (и) на информационный вход- выход устройства и синхроимпульсом СИ 1 производит запись данных н пер вый регистр 31, при этом передний фронт импульса с первого выхода дешифратора 30 адреса устанавливает третий триггер 28 в нулевое состояние, тем самым снимая запрос на обслуживание, Далее ЭВМ производит запись зна - чения ш но второй регистр 37, причем задним Фронтом импульса с второго выхода дешифратора 30 адреса четвертый триггер 29 устанавливается н единичное состояние, После этого ЭВМ переходит в состояние ожидания запроса на обслуживание "Запрос 2", а блок 7 считывания находится в состоянии ожидания сигнала с Фотодатчика 5(или с Фотодатчика 6).При появлении первого такого сигнала (например ФД 1) первый компаратор 11 Формирует на входе первого элемента ИЛИ 13 сигнал, соответствующий уровню логической единицы, а по длит-льности соответствующий времени засветки Фатадатчика 5, Этот импульс подсчитывается третьим счетчиком 23 и проходит на выход блока 7 считывания как сигнал стирания СТР. Второй :мпульс ФД 1 также подсчитывается третьим счетчиком 23 и формируеч СТР. В результате на втором входе первого элемента И 14 устанавливается с выхода второго разряда третьего счетчика 23 потенциал, соответствующий уровню логической единицы, и блок 7 считывания переходит в режим считывания инФормации, накопленной первым матричным фотоприемником 3. Импульс с выхода первого элемента 15 задержки устанавливает перный триггер 16 в единичное состояние, тем самым разрешая прохождение импульсон с генератора 20 импульсов через второй элемент И 17 на вход первого счетчика 18, нторого элемента 25 задержки и счетчика 35 адреса, Импульсами с выхода первого дешифратора 1 9, дешифрирующего состояние первого счетчика 18, осуществляется последовательное считывание информации с выходов элементарных Фотоприемных ячеек первой строки первого матричного Фотоприемника 3, выборка которых цроизведена сигналом с выхода второго дешифратора 22, .состояние которого определяется состоянием второго счетчика 21. Каждый такт считывания сопровождается адресным кодом, выставляемым счетчиком 33 адреса через шинный формирователь 34 на адресный вход-выход блока, и синхраимпульсом, формируемым на синхронизирующем выходе блока первым Формирователем 26 и вторым элементом ИЛИ 36 с задержкой от счетного импульса на время й, определяемое вторым элементом 25 задержки. По окончании считывания инФормации с первой строки Фотоприемников, второй счетчик 21 продвигается на единицу, и считывание производится по другой строке и так далее. По окончании считывания информации с первого матричного Фотоприемника 3 второй триггер 24 переключается и разрешает считыванне информации, накопленноР вторым матричным Фотоприемником 4. Сигнал с выхода элемента 38 сравнения, соответствующий равенству кодон на обоих группах ее входов поступает5Эна вход третьего элемента 39 задержки, и, задержанный на время 1 , инициирует третий формирователь 40, импульс с выхода которого осуществляет сброс первого и второго счетчиков 19 и 21 и триггера 16, Блок переходит в режим ожидания импульса с фотодатчика 6, при поступлении которого процесс повторяется для считывания информации с элементарных Фотоприемных ячеек второго матричного фотоприемника 4. По окончании считывания, второй триггер 24 переходит в нулевое состояние, тем самым сдвигая на единицу реверсивный счетчик 32. Если и = 1, то это приводит к выставлению сигнала "Запрос 2" и сбросу четвертого триггера 29 и работа блока 7 считынания на этом заканчивается. Если 25 и ) 1, то описанный процесс повторяется.В том случае, если необходимо изменить количество используемых строк Фотоприемников. 3 и 4, то в блоке 7 30 считывания необходимо переключить счетный вход второго триггера 24 на соответствующиР вход второго счетчика 21 (имелось ввиду, что и, ши р есть числа цз ряда степеней двоРки 1,2,4,8 где р - число элементар 35 ных фотоприемных ячеек в строке) . 40 2. Устройство го и. 1, о т л ц ч а ю щ е е с я тем что блок считывания состоит из первого и второго Формула изобретения 1. Устройство для измерения плоских углов, содержащее формирователь падающего светового излучения и фокусирукщий объектив, устананливаемыР и отрлженном снетовом потоке, и блок регистрации, установленныР в плоскости регистрации, совмещенной с полем изображения объектива и перпендикулярной ей главной оптической оси, о т л и ч д ю щ е е с я тем, что, с0 целью поньинения производительности измерения, оно снабжено двумя фотодатчиками, установленными н плоскости регистрации, блоком считывания, первый и второй управляющие входы кото- . рого соединены соответственно с выходами первого и второго Фотодатчиков, коммутатором, первый и второй входы разрещения считывания которого соединены соответственно с первымвто.рым выходами разрешения считыванияблока считывания, дцлчого-цифровымпреобразователем, вход когорого соединен с выходом к.:мутатораи блоком памяти, сицхронизирующий вход которого соединен с сицхроцизирук щцмвыходом блока считьванин, информационные входы блока считывания и блокапамяти обьедицець 1 между сгбоР соединены с выходом аналог о-пп р.ногапреобразователя и образуют информационный вход-выход устройствд, адресйый вход-выход блока считыванияобъединен с адресным входом блокапамяти и является адресным входомвыходом устройства, сицхроццзирукщийвход и входПуск" блокд считыванияявляются нходдмц устройства выходы"Запрос 1" и "Запрос 2 блока считывания являются выходами устройства,а блок регистрации выполнен в видедвух идентичных матричных фотоприемников, расположенных так, что ихцентры симметрии находятся нд расчетноР линии сканирования цд здддцномрасстоянии а, угол рС наклона строкэлементарных Фотоприемных ячеек каждого матричного Фотоприемника относительно расчетной линии сканирования определяется соотношениемЬагс га - ,сгде Ь - рдсстояцие между осями симметрии соседццх строк Фотоприемных ячеек,с - расстояние меду цецтрдмисимметрии крайних в строкефотоприемных ячеек)первый и второР Фотодатчпки такжерасположены на расчетной линни сканиронания соответственно перед первыми вторым матричными фотоприемниками,входы считывдция которых соединены спервой группой выходов блока считывания, нходы стцрднця соединены свыходом стирания блока счцтывдция,первая и втордя группы информационных входов коммутд-с рдодицецы с соответствукчгимц выход, мп соответственно первого н второ; о матричных Фотоприемников, л упрдвлякц;пе входы соединены соответственно с второй груп - пой ныходон блока счптывдцпя.компа ра торов, входы которых являются соответственно первым и вторым управляющими входами блока, первого элемента ИЛИ, первый и второй входы которого соединены соответственно с выходами первого и второго компараторов, а выход является выходом стирания блока, последовательно соединенньгх первого элемента И, первым входом подключенного к выходу первого элемента ИЛИ, и первого элемента задержки, последовательно соединенных первого триггера, установочным входом подключенного к первому элементу задержки, и второго элемента И, первого счетчика, счетный вход которого соединен с выходом второго элемента И, первого дещифратора, входы которого соединены соответственно с выходами первого счет; 20 чика, генератора импульсон,выход кото-рого соединен с вторым входом второго элемента И,второго счетчика, счетный вход которого соединен с ныходом старшего разряда первого счетчика, второ го дешифратора, входы которого соединены соответственно с выходами второго счетчика, выходы второго и первого дешифраторов образуют соответственно первую и вторую группы выходов блока, третьего счетчика, счетный вход которого соединен с выходом первого элемента ИЛИ, а прямой выход второго разряда соединен с третъим входом первого элемента И, второго триг 35 гера, счетный вход которого соединен с выходом старпего разряда второго счетчика, а прямой и инверсный выходы являются соответственно вторым и первым выходами разрешения считывания блока, последовательно соединенных второго элемента задержки, входом подключенного к выходу второго элемента И, и первого Формирователя, второго Формирователя, вход которого янляется входомвпуск" блока, а выход соединен с входами сброса третьего счетчика и второго триггера, третъего триггера, устаноночнььй вход которого соединен с выходом второго Формирователя, а прямой выход является выходом "Запрос 1" блока, четвертого триггера, прямой выход которого соединен с вторым входом первого элемента И, дешифратора адреса, вход которого является адресным входом блока, а первый и второй выходы соединены соответственно со счетными входами третьего и четвертого триггеров, первого регистра, вход разрешения записи которого соединен с первым выходом дешифратора адреса, реверсивного счетчика, входы которого соединены 1соответственно с выходами первого регистра, вход предварительной установки соединен с прямым выходом четвертого триггера, вычитающий вход соединен с прямым выходом второго триггера, а выход соединен с входом сброса четвертого триггера и является выходом Запрос 2" блока, счетчика адреса, счетный вход которого соединен с выходом второго элемента И, шинного Формирователя, входы которого соединены соответственно с выходами счетчика адреса, а выход соединен с входом дешифратора адреса, третьего элемента И, первый вход которого соединен с инверсным выходом четвертого триггера, второго элемента ИЛИ, первый и второй входы которого соединены соответственно с выходами первого Формирователя и третьего элемента И, а выход является выходом синхронизации блока, второго регистра, вход разрешения записи которого соединен с вторым выходом дешифратора адреса, вход записи объединен с входом записи первого регистра и с вторым входом третьего элемента И и является входом синхронизации блока, а информационный вход объединен с информационным входом первого регистра и является информационным входом блока, элемента сравнения, первая группа входов которого соединена соответственно с выходами второго счетчика, а вторая группа нходов соединена соответственно с выходами второго регистра, и последовательно соединенных третьего элемента задержки, входом подклк 1 ченного к выходу элемента сравнения, и третьего Формирователя, выход которого соединен с входами сброса первого триггера и пер-, вого и второго счетчиков.
