Регулятор давления
Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Описание
Регулятор давления по авт. св. № 1484147, отличающийся тем, что, с целью расширения диапазона регулирования, регулирующий блок дополнительно снабжен соединительным пневмоканалом, выполненным в корпусе, и помещен в герметичный корпус, который образует модуль регулирующего блока, снабженный входным и выходным каналами модуля, сопряженными соответственно с входным каналом регулирующего блока и нагнетательным патрубком, при этом введены n-1 модулей регулирующих блоков, а камера пониженного давления и камера пьезоэлемента регулирующего блока каждого модуля связаны между собой соединительным пневмоканалом, размеры которого определены соотношением

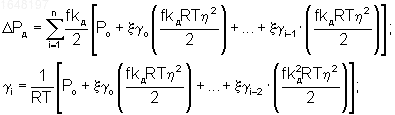

выходной канал каждого предыдущего модуля регулирующего блока соединен с входным каналом каждого последующего модуля регулирующего блока, а число пневматически соединенных модулей регулирующих блоков определено соотношением
где n - число модулей регулирующих блоков;
Р д - заданный диапазон регулирования;
i - удельный вес газа, сжатого i-м модулем регулирующего блока;
Ро, о - давление и плотность невозмущенного газа; f - коэффициент формы акустического течения; Sв, S п. Sс; Vв, Vп, Vc ; lв, lп, lc;
в, п, c - площади, объемы, длины и концевые поправки массы соединительного пневмоканала, входного канала регулирующего блока, рабочего сопла соответственно; Т - абсолютная температура; R, kд - постоянные;
= 0,5...0,9, а выходной канал последнего модуля соединен с пневматической камерой объекта.
Заявка
4489296/24, 06.07.1988
Гаврилов В. М, Мартынов Е. В, Макаренко А. П, Краснов Ю. Н, Мустафин А. Г
МПК / Метки
МПК: G05D 16/02
Опубликовано: 20.01.2006
Код ссылки
