Способ получения никелевой дроби
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1607199
Авторы: Гинзбург, Горохов, Губернский, Мнухин, Пинчук, Полежайковский, Хайдов, Худяков, Шварцман
Формула
СПОСОБ ПОЛУЧЕНИЯ НИКЕЛЕВОЙ ДРОБИ, включающий нагрев исходных гранул при непрерывной их циркуляции в реакционной газовой среде окиси углерода и паров карбонила никеля, разложение карбонила и осаждение никеля на поверхности дроби, отличающийся тем, что, с целью повышения качества никелевой дроби, в реакционную газовую среду вводят пары карбонила серы, причем соотношение объемов паров карбонилов серы и никеля составляет 1 : (200 - 250).
Описание
Целью изобретения является повышение качества никелевой дроби.
В результате совместного разложения паров карбонилов никеля и серы на нагретой до 180-200оС поверхности движущейся дроби происходит укрупнение (рост) последней с одноименным обогащением образующихся слоев никеля серой. Наилучшими свойствами (в качестве насыпных анодов) обладает никелевая дробь с содержанием серы 0,01-0,03 мас. При содержании серы менее 0,01 мас. снижается скорость растворения никелевой дроби, а при содержании серы более 0,03 мас. резко возрастает количество шламов, загрязняющих электролит.
Исходную порцию приготавливают из дроби с размерами частиц от 0,1 до 10 мм, взятых в пpопорции с равным содержанием частиц дроби каждого размера. Исходную загрузку загружают в аппарат и включают в работу ковшовый вертикальный элеватор, который непрерывно забирает дробь внизу на выходе из аппарата и транспортирует ее наверх, где дробь разгружается и вновь поступает в аппарат. Циркулирующую загрузку дроби нагревают до 180-220оС и подают реакционную газовую среду, состоящую из окиси углерода, карбонила никеля и карбонила серы. Максимальная концентрация карбонила никеля в реакционном газе не превышает 10,0 об.

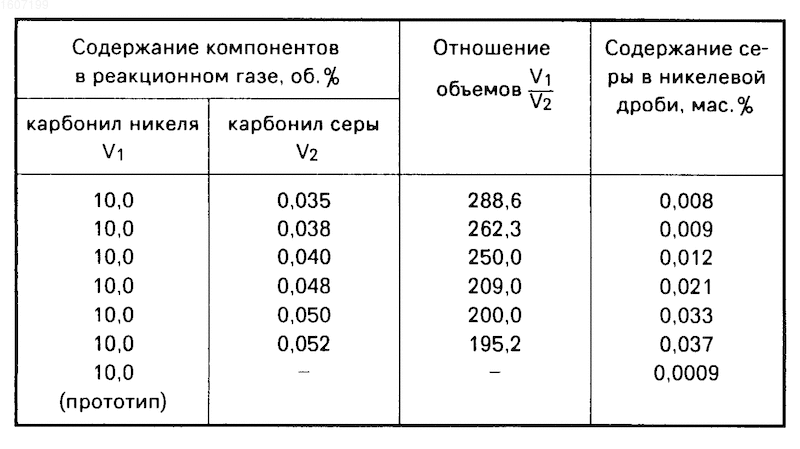

В таблице приведены результаты химического анализа никелевой дроби на содержание серы при различных количественных соотношениях объемов карбонила никеля и карбонила серы.
Как следует из приведенных данных, уменьшение отношения объема подаваемого карбонила никеля к объему карбонила серы в реакционной среде приводит к увеличению содержания серы в полученной никелевой дроби. При соотношении указанных объемов в пределах от 1:200 до 1:250 готовая продукция содержит серу в количестве от 0,03 до 0,01 мас.
В сравнении с известным способом при добавлении в реакционную среду карбонила серы содержание серы в никелевой дроби увеличивается более чем в 30 раз.
Изобретение относится к порошковой металлургии, в частности к производству никелевой дроби для насыпных анодов гальванического производства. Цель - повышение качества никелевой дроби. В результате совместного разложения паров карбонилов никеля и серы на нагретой до 180 - 200oС поверхности движущейся дроби происходит рост последней с обогащением ее наружных слоев серой. Оптимальным является содержание серы, равное 0,01 - 0,03 мас.%. Указанное количество серы достигается при содержании паров карбонила никеля порядка 10 об.% и при соотношении паров карбонилов серы и никеля 1 : (200 - 250). По сравнению с известным способом содержание серы в никелевой дроби может быть увеличено более чем в 30 раз. 1 табл.
Рисунки
Заявка
4682706/02, 19.04.1989
Комбинат Североникель им. В. И. Ленина, Государственный научно-исследовательский и проектный институт "Гипроникель"
Шварцман Р. А, Гинзбург А. А, Худяков В. М, Полежайковский В. П, Пинчук Г. Г, Мнухин А. С, Губернский Ю. И, Горохов А. А, Хайдов В. В
МПК / Метки
МПК: B22F 9/02, C22B 23/02
Опубликовано: 20.02.1996
Код ссылки
<a href="https://patents.su/1-1607199-sposob-polucheniya-nikelevojj-drobi.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения никелевой дроби</a>
Способ оценки содержания и качества белка в зерне злаковых культур
Номер патента: 1835232
Опубликовано: 23.08.1993
Автор: Нигмонов
МПК: A01H 1/04
Метки: белка, зерне, злаковых, качества, культур, оценки, содержания
...белков и по полученному коэффициенту судят о белковости зерна и ее качестве. При этом высокобелковыми и с хорошими качествами белка считают растения (сортообразцы или линии), у которых данный коэффициент выше значения 5,0. Биохимические показатели злаковых культур даны в таблице.Браковка селекционного материала по коэффициентам. Образцы с коэффициентом выше 5,0 используют в селекции на белковость и улучшение качества белка. Согласно полученным данным (табл,) образцы тритикале: Баходур, Т, Т. Тс коэффициен1835232 том 3,59-4,53 выбраковывают из дальнейшей селекционной переработки (только по этим показателям), несмотря на то, что некоторые из них содержат белка в зерне 16- 1.7 (Т, Т). Для селекционной практики ценность представляют лишь...
Способ очистки твердых продуктов от карбонила никеля
Номер патента: 947054
Опубликовано: 30.07.1982
Авторы: Гинзбург, Дементьев, Рогалев
МПК: C01G 53/02
Метки: карбонила, никеля, продуктов, твердых
...содержащих карбонил никеля, озоновоздушной смесью такого состава при комнат- .ной температуре в течение 20-30 минобеспечивает снижение концентрациикарбонила никеля до 10 мас,4 вследствие интенсивного окисления его 0 озоном по суммарной реакцииЗМ 1(СО),+ 5(О) = ЗИ 10 + 12 СОВыделяющаяся в атмосферу в эквивалентном соотношении углекислота,ужене представляет опасности загрязнения 15 окружающей среды.В отличие от прототипа очисткутвердых продуктов от карбонила никеоля производят при 17-18 С.При такой температуре молекулярный 20 кислород (О ) не обладает повышеннымокисляющим действием и воздействуетна содержащийся в порах твердых продуктов карбонил никеля очень медленно.Ь Это подтверждается результатамисопоставления эффективности...
Способ получения карбонила никеля
Номер патента: 380592
Опубликовано: 01.01.1973
Автор: Авторы
МПК: C01G 53/02
...заключается в невысокой образования кгрбонила никеля.едлагаемому способу используют содержанием меди 1 - 4% (по масПредмет изоб тения нила никеля возна металлические тличающийся тем, кор ости процесса, жанием мели-Изобре нической частности никеля изИзвесте келя воз талл ическ таток это скоростиПо пр сплавы с се). При содержани 5% (по массе) м ское воздействие карбонила никеляОптимальное со близко к 3% (по карбонилирования ше, чем в случае убликовано 15.т.1973, Б ектныи и научно-исследовател меди в никеле не более ь оказывает каталитичеа реакцию образования ержание мели в сплаве массе), при этом скорость оказывается гораздо вылюбых других составов в скии институт Гипроникель системе никель - медь, в том числе и го никеля, Сплавы...
Способ выплавки никелевых жаропрочных лигатур с пониженным содержанием кремния
Номер патента: 1661221
Опубликовано: 07.07.1991
Авторы: Богданов, Григорьян, Игнатов, Калицев, Качанов, Кочетов, Ломков, Николаев, Римкевич, Сисев, Степанов, Стомахин
МПК: C21C 5/52
Метки: выплавки, жаропрочных, кремния, лигатур, никелевых, пониженным, содержанием
...способ предназначендля переработки неликвидных отходов, которые не могут быть использованы длявыплавки марочного металла из-занеконтролируемого содержания кремния,Если в шлаковой смеси меньше 20% СаО,эффективность использования МС 2 уменьшается вследствие его возгонки, скоростьрафинирования металла от кремния снижается и длительность периода рафинирования увеличивается. Если в смеси больше80% СаО, то влияние ЮС 2 снижается, шлакгустеет и коэффициент массопереноса снижается, а следовательно, снижается скорость удаления кремния из расплава (табл.1),При массе рафинирующей смеси ниже2% от массы металла обнаружено превышение концентрации кремния в металле вышезаданной. Этот эффект вызван недостаточной силикатной емкостью шлака,...
Способ и прибор для определения содержания паров ртути в воздухе и смесях газов или паров
Номер патента: 62980
Опубликовано: 01.01.1944
Авторы: Кривошлыков, Платонов
МПК: G01N 27/12
Метки: воздухе, газов, паров, прибор, ртути, смесях, содержания
...неспособных давать амальгамы или с трудом их образующих (металлы Ч 111 группы периодвческой системы), причем эти металлы покрываются слоем серебра или золота гальваническим п)утем,62980 1 1 Л. Михайлов овского, Калу 101180, Зак, 20 Такой прием имеет то преимущество, что проникновение ртути в глубь проводника затруднено, Это может иметь значение при регенерации проводников, поглотивших значительные количества ртути,Периодическая регенерация проводников, состоящих из золота или серебра, достигается путем их нагревания при пропускании электрического тока до 600 в 8, т. е. до температуры, лежащей выше температуры кипения ртути, пока не будет удалена поглощенная ртуть. Полнота регенерации может быть проверена после нагрева по показаниям...
Предыдущий патент: Пассивный стандарт частоты
Следующий патент: Концентратор магнитного потока
Случайный патент: Отключающее устройство для электроводонагревательного прибора
