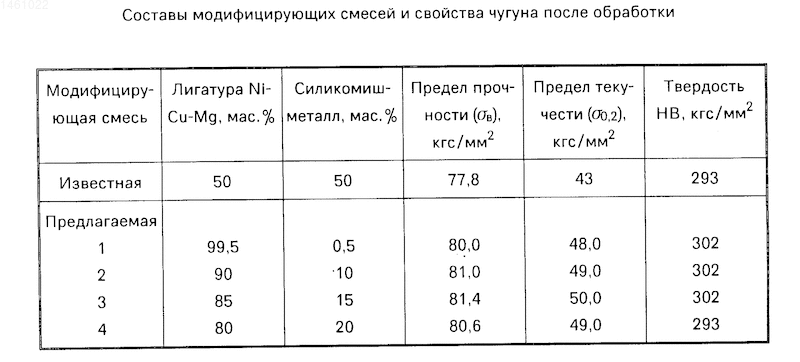

Модифицирующая смесь

Номер патента: 608817

Опубликовано: 30.05.1978

Авторы: Коршак, Тепляков, Хотина

МПК: C08G 75/14

Метки: конструкционных, механической, повышенной, полифениленсульфиды, прочностью

...25 30 35 40 45 50 55 б 0 65 4По данным ТГА интенсивная потеря в весе при нагревании на воздухе начинается при 500 С.Форполимер можно перерабатывать мето. дом прессования, 0,85 г форполимера помещают в пресс-форму. Образец нагревают до 370 С, закрывают пресс-форму, выдерживают 20 мин и прессуют при 30 кг/см. Не снимая давления, охлаждают образец. Получают черный, твердый, блестящий брусок, имеющий удельную ударную вязкость 2 кг см/см и прочность на изгиб 380 кг(см. При определении текучести на пластометре полимер не размягчается до 500 С.П р и м е р 2, В трехгорлую колбу загружают 1,77 г (0,0025 моль) диэтилового кеталя 4,4 - диацетилдифенилсульфида и 0,56 г (0,0025 моль) диэтилового кеталя а-этилацетофенона в 10 мл сухого бензола....

Номер патента: 1035082

Опубликовано: 15.08.1983

Авторы: Ильинский, Меньшиков

МПК: C22C 35/00

Метки: модификатор, чугуна

...сохраняться твердыми притемпературах более 1500 ОС. Влияниеалюминия в присутствии цифхониязаметно проявляется на второй стадии графитизации ковкого чугуна ине оказывает вредного воздействияна уменьшение компактности углерода отжига, Медь эффективно ускоряет первую стадию графитизации эвтектического цементита, но слабо тормозит вторую стадию. Кремний эффективно ускоряет обе стадии графитизации,Предлагаемый комплексный модификатор применяется в количестве0,01-0,05 от веса жидкого металла,Наилучший эффект модифицированиядостигается в интервале температур 1360-1430 ОС, продолжительностьмодифиицрующего эффекта до 10 мин,Модификатор применяется в виде механической смеси силикоциркония,металлической меди и алюминия,В табл. 1...

Номер патента: 1723174

Опубликовано: 30.03.1992

Авторы: Епур, Жуков, Иваненко

МПК: C22C 35/00

Метки: модификатор, чугуна

...модификаторачугу 15 на в виде сплава, состоящего в основном изтугоплавких химических соединенийСцТеи 2 пТе, в графитный тигель загружают исходные компоненты в следующемсоотношении, мас,%:20 Медь 25-35Цинк 15 - 5Теллур остальноеДля уменьшения угара теллура при выплавке сплава шихтовые материалы загружа 25 ют в тигель в следующей последовательности:теллур, цинк, медь, флюс,Сплав, содержащий 25 - 35% Сц и 15 - 5%2 п, и остальное -теллур и состоящий в основном из тугоплавких химических соединений30 теллура с медью и цинком, имеет Фиолетовыйцвет, легко дробится, при температуре 850900 С имеет кашеобразное состояние, поэтому для разливки его в формы нуженперегрев до 950 С. Угар цинка и теллура под35 слоем флюса КаС - КС незначителен.Получен...

Номер патента: 179849

Опубликовано: 01.01.1966

Авторы: Абросимов, Савельев, Сударушкина

МПК: H01F 1/10, H01F 1/34

Метки: влагостойкости, механической, повышения, пористых, прочности, ферритовых

...проводят в течение 20 лтин при остаточном давлении 20 - 40 лл рт. ст, Затем лак перепускают в бак с изделиями и ведут совместное вакуумирование в течение еще 20 лан. После10 пропитки изделия выдерживают на воздухе(20 мин) и сушат (1 час) прп температуре170 С.Для получения ровной, глянцевой поверхности пропитку повторяют трп раза. Продолжи 15 тельность второй и третьей проппток прп раздельном и совместном вакуумировашш 10 -15 дин. После каждой очередной пропиткп изделия сушат в течение 1 час при температуре170 С. Окончательная сушка и полимеризацпя20 изделий, пропитанных лаком, продолжается4 час при 170 С.Пропитку эпоксидным компаундом производят по режиму, включающему два последовательно сменяющихся цикла пропитки под ва 25 куумом и...

Номер патента: 1629920

Опубликовано: 23.02.1991

Авторы: Бурнягин, Джимиев, Косневич, Кротов

МПК: H01B 3/20

Метки: диэлектриков, жидких, повышения, прочности, устройствах, электрической, электротехнических

...среднего уровня пробивного напряжения и обеспечивают выдачу сигналов на сравнивающее устройство 25, Формирующее выходной сигнал, пропорцио дальныйЕпр.п Епр,п Е пр,огде Е, - электрическая прочностьнеомагничецной жидкости(исходный уровень);Еи - электрическая прочностьжидкости после магнитнойобработки;п = 1, 2, 3Указанный сигнал поступает ца регулятор 26 скорости потока. В зависимости от поставленной задачи (получение максимального или заданного превышения напряжения пробоев относительно исходного уровня) может быть предложено два варианта структуры регулятора 26 потока,В первом случае в структуру регулятора 26 входит запоминающее и ариФ. - метическое устройства для вычисления разности ДЕ и +, - ДЕ з . Если эта разность...
