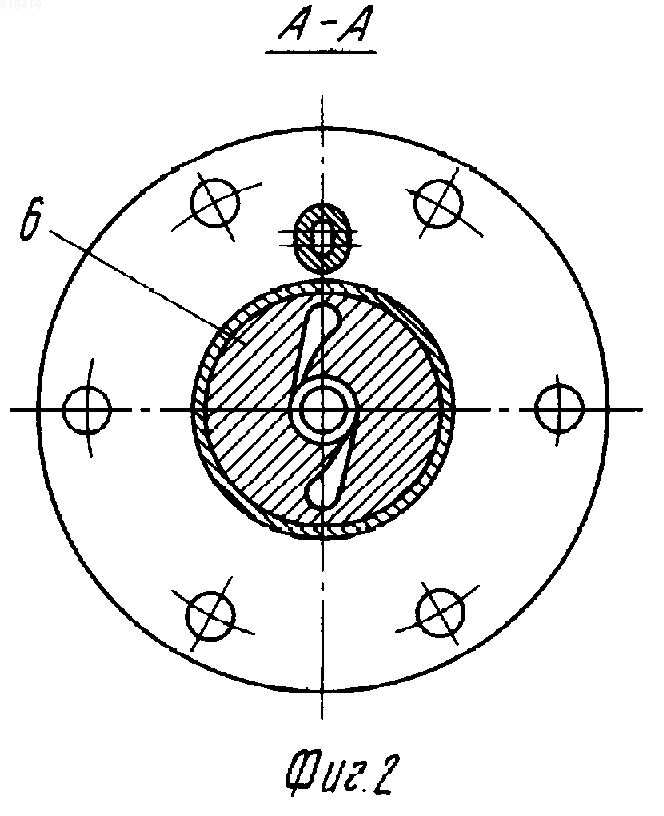

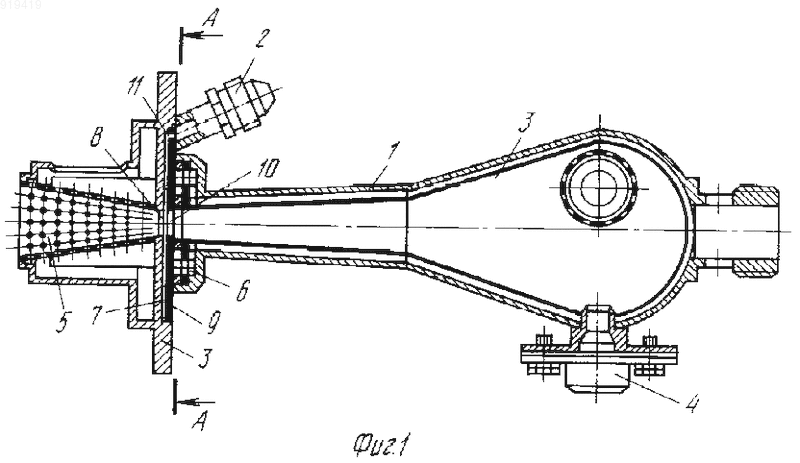

Воспламенитель камеры сгорания

Номер патента: 1014330

Опубликовано: 30.01.1994

Авторы: Жданов, Новиков, Пиралишвили, Шинкарев

МПК: F02C 7/26, F02P 15/12

Метки: воспламенитель, камеры, сгорания

ВОСПЛАМЕНИТЕЛЬ КАМЕРЫ СГОРАНИЯ по авт. св. N 919419, отличающийся тем, что, с целью повышения эффективности сгорания топлива, в центральном отверстии диафрагмы установлен дополнительный патрубок, конец которого введен в сопло с образованием кольцевого зазора.

Номер патента: 765514

Опубликовано: 23.09.1980

Авторы: Лезман, Мамонтов, Шешеловский

МПК: F01D 11/06

Метки: камеры, концевых, пара, подвода, турбины, уплотнений

...к концевым уплотнениям. С другой стороны, поскольку на режиме пуска давление пара в корпусе турбины и соответствующих камерах концевых уплотнений ниже заданного измерителю 9, на регулятор 10 давления поступает сигнал, который через исполнительный орган 11 закрывает сброс пара из линии 12 в трубопровод 17 и открывает подвод холодного пара из подводящего трубопровода 16 в эту линию. В результате к концевым уплотнениям турбины подается только холодный уплотняющий пар.По мере нагружения турбины (увеличения электрической мощности) начинает расти давление пара перед концевыми уплотнениями и соответственно в камерах 6, 7 и 8.При этом уплотняюший холодный пар, который на режиме пуска протекал от камеры 3 в камеру б, от камеры 4 - в...

Номер патента: 1411555

Опубликовано: 23.07.1988

Автор: Чурюмов

МПК: F27B 7/24

Метки: вращающейся, зазора, камерой, между, неподвижной, печью, уплотнения

...в нижней части неподвижной камеры 5 и соединена с бункером 13 с помощью устройства 19 для возврата засыпки в бункер 13.Устройство 19 может быть выполнено в виде пневмовинтового насоса, который соединен с бункером 13 с помощью трубопровода 20,В неподвижной камере 5 выполнены отверстия 21, через которые засыпка (например, порошок графита или дисульфида молибдена) из бункера 13 через зазоры между кольцами 8 ссыпается в емкость 16, Расположение отверстий 21 определяется углом естественного откоса просыпающейся из уплотнения засыпки, а их диаметр рассчитывается из условия пропуска расчетного количества засыпки, определяемого зазорами между кольцами 7 и 8.Количество колец 7 и 8 определяетс расчетом из условий заданной степени уп...

Номер патента: 412693

Опубликовано: 25.01.1974

Авторы: Иностранна, Иностранцы, Такасу

МПК: B05C 11/115, D06B 23/18

Метки: входного, выходного, герметизации, давлением, избыточным, камеры, отверстий, ткани

...наэластичной мембране 6, перекрывающей входное отверстие камеры 3 высокого давления.Для более надежной герметизации полость 10между валами 1, валками 4 и цилиндром 5закрыта уплотняющим ограждением - крышкой 7, находящейся под воздействием устройства, обеспечивающего необходимое на неедавление для прижатия, Крышка заполнена 15упругим уплотняющим материалом 8, уложенным по линии соприкосновения ее с торцовыми поверхностями валов 1, валков 4 и цилиндра 5, т. е. по замкнутой кривой. Крышка7 имеет отверстие б, по которому внутрь крышки под уплотняющий материал 8 подаетсяжидкость, например вода, под давлением, превышающим давление внури камеры 3 высокого давления. При этом уплотняющий материал получает равномерное давление по всей...

Номер патента: 426748

Опубликовано: 05.05.1974

Авторы: Данилов, Дроздов, Медведев, Насибуллин

МПК: B22D 17/22

Метки: горизонтальной, давлениемс, камерой, литника, литья, машинах, металла12, отделения, подводом, пресс-остаткаот, сжатияи, центральным

...2 и установочная плита 3 соединенымежду собой направляющими колонками 4,закрепленными в установочной плите,Кроме того, в установочной плите закреплены наклонные пальцы 5, проходящие черезотверстия в клиновых ползунах б, размещенных между плитой крепления неподвижнойполуформы и установочной плитой, В свою зо После запрессовкц расплава в форму и необходимой для затвердеванця отливки выдержки форму раскрывают. Под действием прессующего поршня 10 пресс-остаток 11 проталкивается в направленцц формы ц перемещает плавающуо промежуточчую плиту 2 вместе с, плитой крепления 1 неподвижной полуформы по направляющим колонкам 4. В результате перемещения клиновых ползунов б по наклонным пальцам 5 ц радиальным пазам в плите крепления неподвижной...
