Номер патента: 684992
Авторы: Блиндерман, Новичков, Ончуков, Тарасов
Формула
ТЕРМОПАРА для измерения температуры газового потока в условиях повышенных вибраций, содержащая корпус с фланцем, термоэлектроды, размещенные в канале корпуса, заполненного термоцементной массой, отличающаяся тем, что, с целью повышения надежности термопары, в нее введен демпфер, выполненный в виде втулки с упругими лепестками на одном конце, охватывающими корпус термопары и фланцем на другом конце, жестко соединенным с фланцем корпуса термопары.
Описание
Известна термопара, применяемая в контактной термометрии, в которой для повышения надежности ее работы в условиях повышенной вибрации в качестве термоэлектродов используются многожильный кабель, у которого на участке, прилегающем к горячему спаю, удалены все жилы кроме одной. Однако такая термопара непригодна для замера температуры газового потока, где существуют значительные динамические нагрузки.
Известна также термопара для измерения температуры в условиях повышенной вибрации, в которой измерительный спай выполнен в виде слоя порошкообразного металла, расположенного по дну защитного чехла.
Наиболее близкой к предложенной является термопара для измерения температуры газового потока в условиях повышенных вибраций, содержащая корпус с фланцем и термоэлектроды, размещенные в канале корпуса, заполненного термоцементной массой.
Основным недостатком известной термопары является низкая надежность. При возникновении повышенной вибрации объекта, на котором установлена термопара, например газотурбинного двигателя, происходит выкрашивание термоцементной массы, что приводит к замыканию термоэлектродов термопары на корпус термопары и между собой.
Целью изобретения является повышение надежности термопары.
Указанная цель достигается тем, что известная термопара снабжена демпфером, выполненным в виде втулки с упругими лепестками на одном конце, охватывающими корпус термопары, и фланцем на другом конце, жестко соединенным с фланцем корпуса термопары.

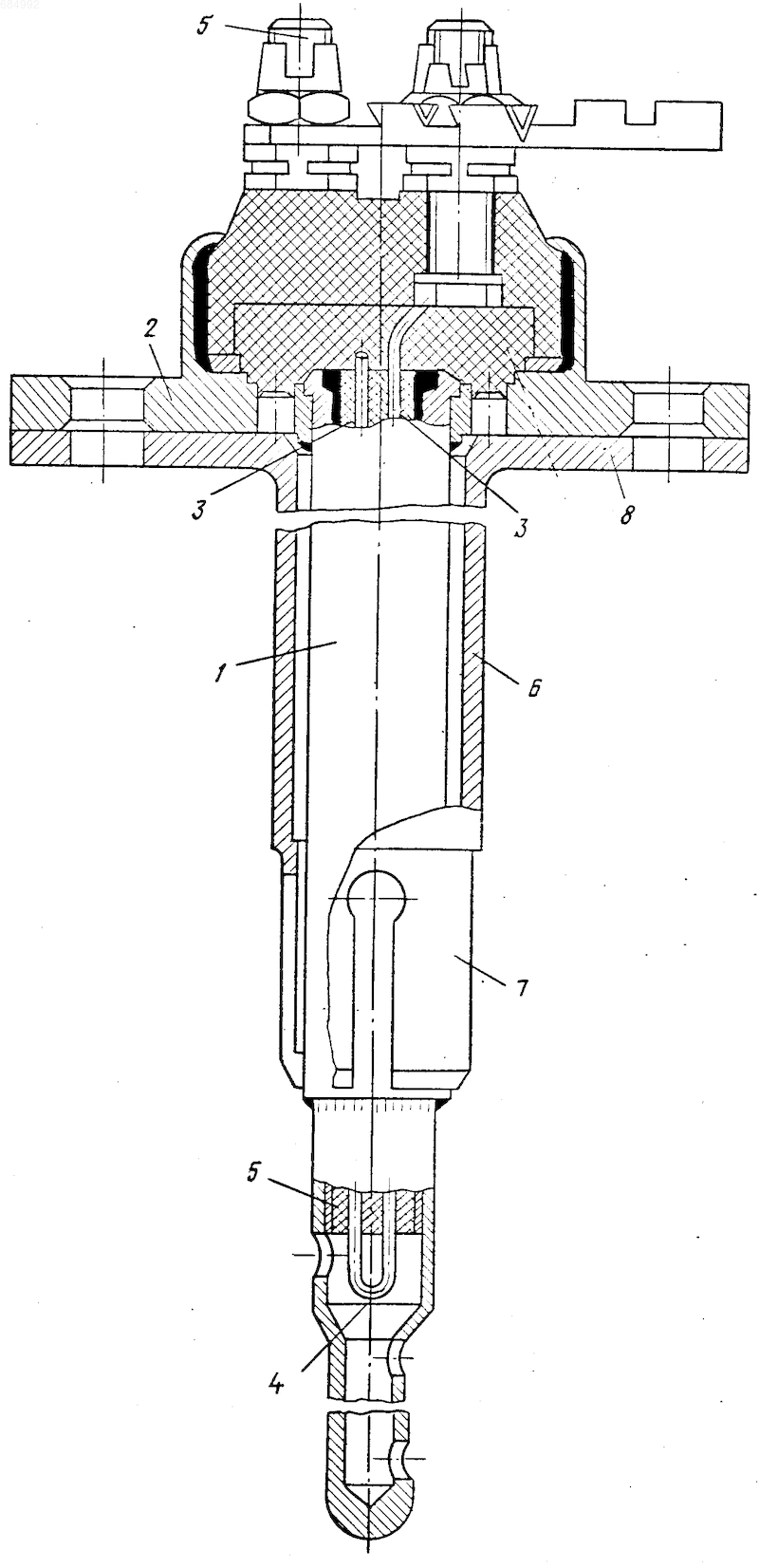

На чертеже изображена термопара, общий вид.
Термопара содержит корпус 1 с фланцем 2. В каналах корпуса, заполненных термоцементной массой 3, установлены термоэлектроды 4, приваренные к выводным винтам 5. Демпфер 6 выполнен в виде втулки с упругими лепестками 7, охватывающими корпус термопары с натягом. Фланец 8 демпфирующей втулки 6 жестко соединен с фланцем 2 корпуса термопары 1.
За счет упругости лепестков демпфирующей втулки уменьшается амплитуда колебаний корпуса термопары и ее элементов, т.е. уменьшается воздействие вибрации на нее. Введение демпфера, выполненного в виде втулки, увеличивает срок эксплуатации термопары.
ТЕРМОПАРА для измерения температуры газового потока в условиях повышенных вибраций, содержащая корпус с фланцем, термоэлектроды, размещенные в канале корпуса, заполненного термоцементной массой, отличающаяся тем, что, с целью повышения надежности термопары, в нее введен демпфер, выполненный в виде втулки с упругими лепестками на одном конце, охватывающими корпус термопары и фланцем на другом конце, жестко соединенным с фланцем корпуса термопары.
