Центрифуга
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ЦЕНТРИФУГА, включающая кожух, ротор, содержащий емкость, образованную усеченными конусами, сопряженными большими основаниями, цилиндроконические сепарирующие камеры со сливным патрубком и патрубком для отвода осадка, установленные по периферии емкости, питающую трубу и привод, отличающаяся тем, что, с целью повышения эффективности разделения суспензии, сепарирующие камеры соединены с корпусом емкости большими основаниями, а их полости сообщены центрально расположенными трубками, при этом каждый сливной патрубок установлен у большого основания сепарирующей камеры, а в патрубке для отвода осадка у его выходного отверстия расположены упругие зажимы.
2. Центрифуга по п.1, отличающаяся тем, что сепарирующие камеры установлены так, что их оси образуют с осью ротора острый угол.
3. Центрифуга по п.1, отличающаяся тем, что зажимы состоят из втулок с накидными гайками и разрезных гильз из упругого материала, вставленных в гайки.
4. Центрифуга по п.1, отличающаяся тем, что, с целью исключения вращения исходного материала относительно оси сепарирующей камеры, внутри последней установлена диаметральная перегородка.
Описание
Известна центрифуга, включающая кожух, ротор, содержащий емкость, образованную усеченными конусами, сопряженными большими основаниями, цилиндроконические сепарирующие камеры со сливным патрубком и патрубком для отвода осадка, установленные по периферии емкости, питающую трубу и привод.
Однако в такой центрифуге нельзя обеспечить стабильный режим работы при высокой степени разделения и высокой производительности, так как ротор в ней вращается соосно с емкостью. При входе в емкость, суспензия в силу инерции не сразу приобретает скорость вращающейся емкости, что приводит к увеличению окружного скольжения суспензии и уменьшению ее радиальной скорости. Это, в свою очередь, приводит к уменьшению центробежной силы, действующей на твердые частицы суспензии, и снижает эффективность разделения суспензии и производительность центрифуги.
Цель изобретения - повышение эффективности разделения суспензии.
Достигается это тем, что сепарирующие камеры соединены с корпусом емкости большими основаниями, а их полости связаны центрально расположенными патрубками, причем каждый сливной патрубок установлен у большего основания сепарирующей камеры, а в патрубке для отвода у его выходного отверстия расположены упругие зажимы.
При этом сепарирующие камеры установлены так, что их оси образуют с осью ротора острый угол, а внутри каждой камеры установлена диаметральная перегородка.
Кроме того, зажимы состоят из втулок с накидными гайками и разрезных гильз из упругого материала, вставленных в гайки.

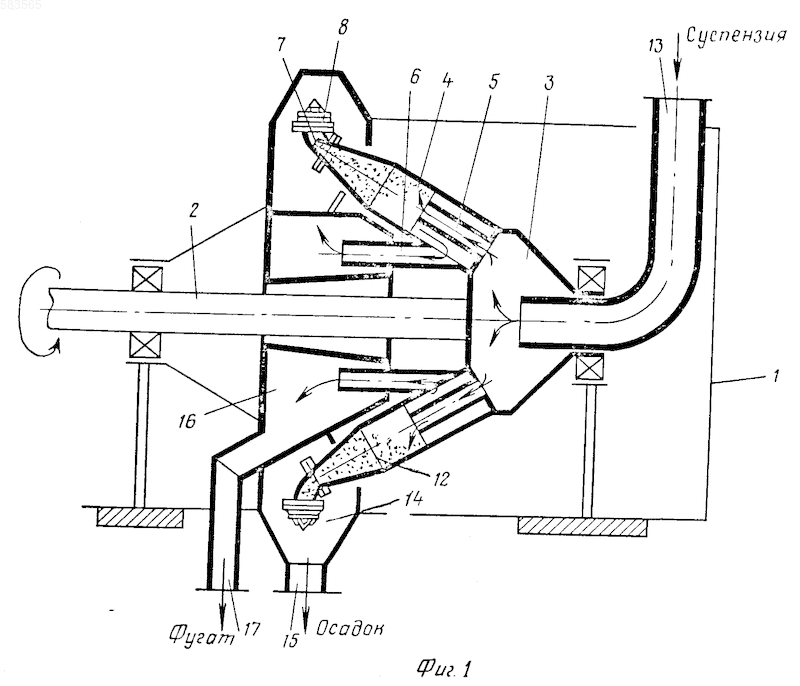

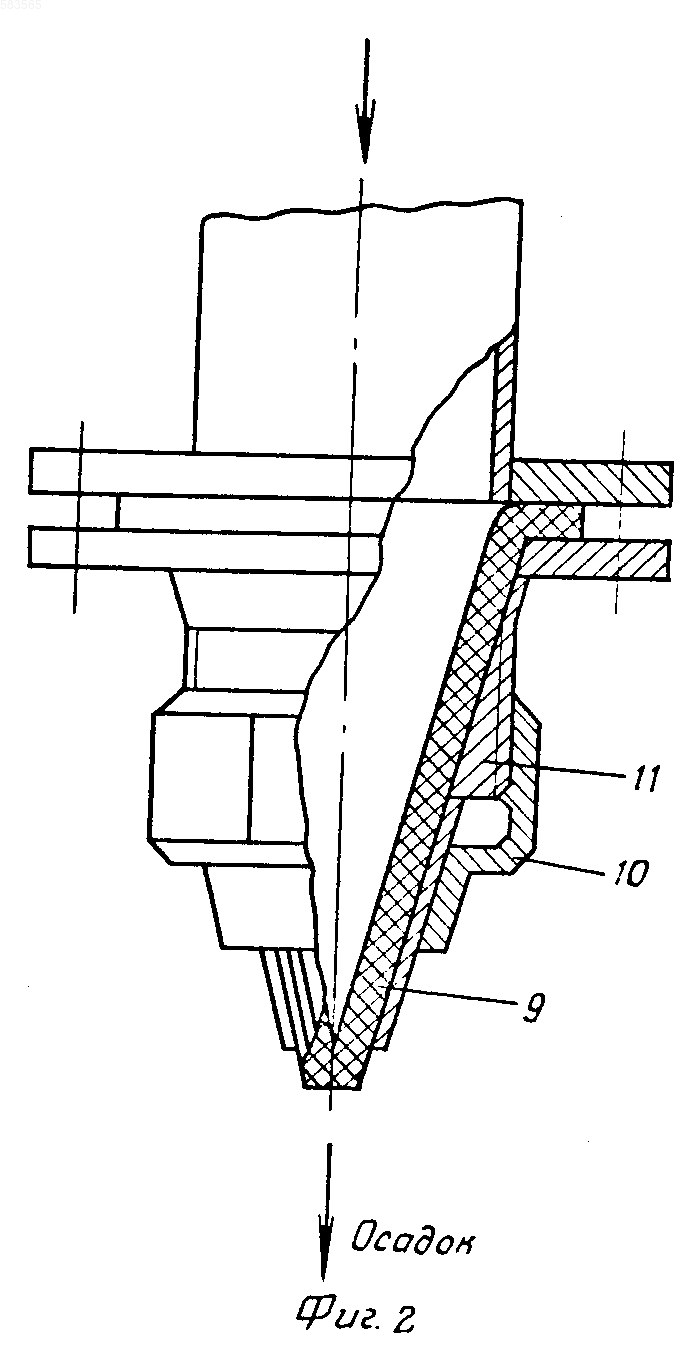

На фиг.1 схематично изображена предлагаемая центрифуга; на фиг.2 - зажим патрубка для отвода осадка.
Внутри кожуха 1 центрифуги вращается ротор 2 с емкостью 3, образованной усеченными конусами, сопряженными большими основаниями. Емкость 3 сообщается с цилиндроконическими сепарирующими камерами 4 посредством центрально расположенных трубок 5.
Каждая камера 4 имеет сливной патрубок 6 и патрубок 7 для отвода осадка.
Сливные патрубки установлены у большего основания сепарирующей камеры, а патрубки 7 снабжены упругими зажимами 8, состоящими из втулок 9 с накидными гайками 10 и разрезных гильз 11 из упругого материала, вставленных в гайки. Внутри каждой сепарирующей камеры установлены диаметральные перегородки 12.
Центрифуга содержит также питающую трубу 13, камеру 14 с патрубком 15 для отвода осадка и камеру 16 с патрубком 17 для отвода осветленной фракции.
Центрифуга работает следующим образом.
Исходную суспензию подают в полость вращающейся емкости 3 по трубе 13, откуда она по центрально расположенным трубкам 5 поступает в сепарирующие цилиндроконические камеры 4. В этих камерах под действием центробежной силы происходит разделение суспензии. Частицы твердой фракции отбрасываются к периферии корпуса камеры и перемещаются к выходному отверстию патрубка 7 для отвода осадка.
По мере накопления осадок, преодолевая сопротивление упругих зажимов 8, выгружается в камеру 14 и отводится из центрифуги по патрубку 15.
Осветленная фракция выводится по сливному патрубку 6 в камеру 16, а затем по патрубку 17 удаляется из центрифуги.
Обработка суспензии в элементарных объемах сепарирующих камер значительно повышает производительность центрифуги, так как в них устраняется окружное скольжение и вихревое движение в суспензии, а следовательно, увеличивается центробежная сила, действующая на твердые частицы суспензии.
Рисунки
Заявка
2143421/13, 06.06.1975
Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения
Батуров В. И, Вайдуков В. А, Глаголев Н. И, Бухтер А. И
МПК / Метки
МПК: B04B 5/12
Метки: центрифуга
Опубликовано: 10.03.1995
