Перегонный аппарат
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ПЕРЕГОННЫЙ АППАРАТ, преимущественно для оксидирования растительных масел, включающий вертикальный цилиндрический обогреваемый корпус, в верхней части которого расположен каплеотбойник и патрубки вывода вторичных паров и готового продукта, а нижняя часть соединена посредством конического переходника с цилиндрической камерой смешения, имеющей патрубки подвода исходных реагентов, отличающийся тем, что, с целью повышения производительности, снижения энергозатрат и расхода жирового сырья, он снабжен электромагнитным активатором смесителем, выполненным в виде индуктора электромагнитного поля с ротором, при этом индуктор электромагнитного поля установлен на стенках цилиндрической камеры смешения, а ротор с зазором внутри камеры смешения.
2. Аппарат по п.1, отличающийся тем, что внутренняя поверхность цилиндрической камеры смешения и поверхность ротора выполнены рифлеными.
Описание
Цель повышение производительности, снижение энергозатрат и расхода жирового сырья.
Оснащение аппарата электромагнитным активатором-смесителем, установленным в камере смешения, позволяет воздействием переменного электромагнитного поля, при котором возбуждаются молекулы кислорода и увеличивается активность катализатора, снизить вязкость жидкофазной системы и тем самым обеспечить более тонкое распределение воздуха в объеме масла.

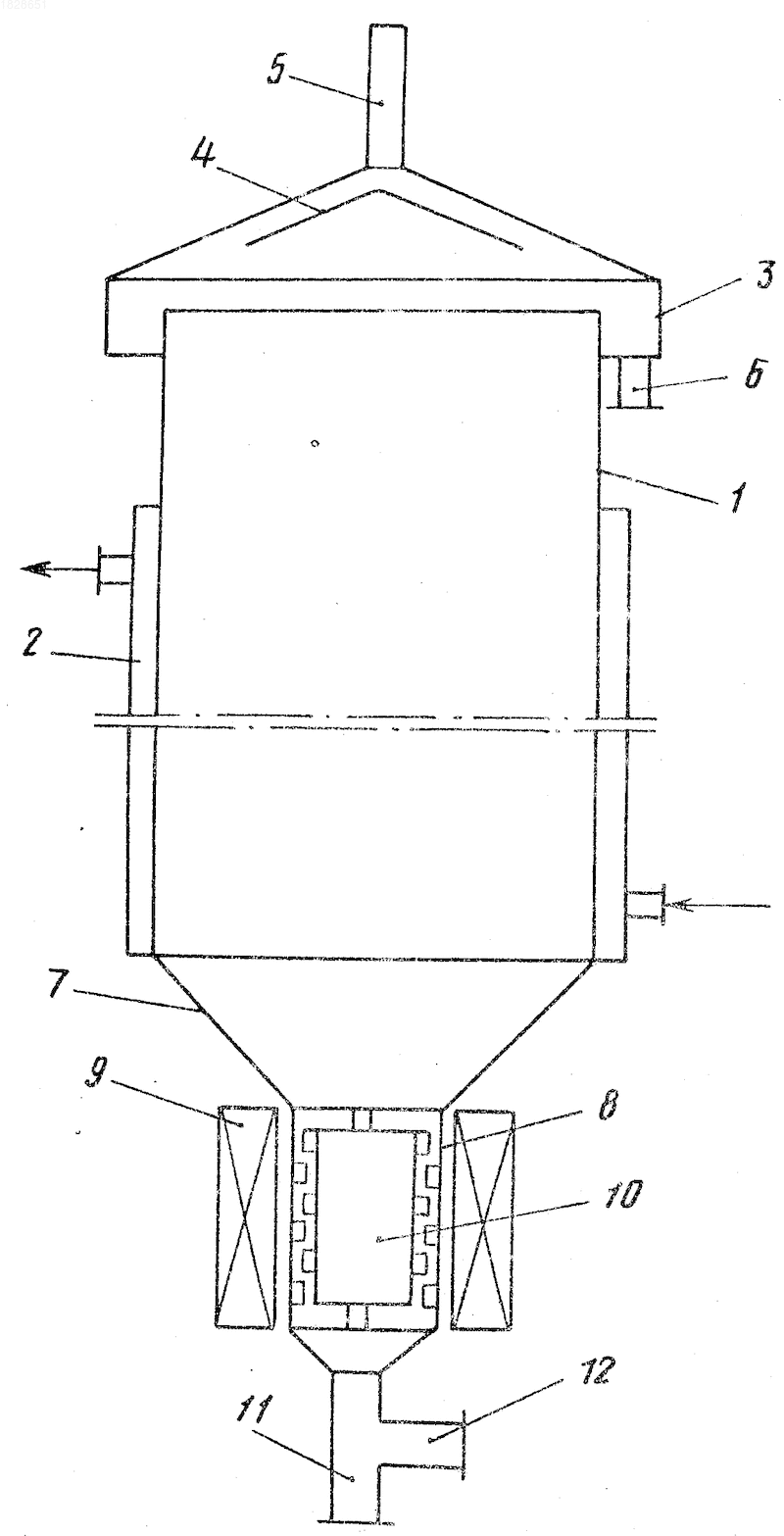

На чертеже изображен перегонный аппарат, общий вид.
Перегонный аппарат, преимущественно для оксидирования растительных масел, состоит из вертикального цилиндрического корпуса 1 с рубашкой обогрева 2.
В верхней части корпуса 1 расположен расширитель 3 с каплеотбойником 4 и патрубки вывода вторичных паров 5 и готового продукта 6.
Нижняя часть корпуса 1 соединена посредством конического переходника 7 с цилиндрической камерой 8 смешения с электромагнитным активатором-смесителем, состоящим из индуктора 9 электромагнитного поля, укрепленного на стенках камеры 8 смешения, и ротора 10, установленного с зазором внутри камеры 8 смешения по ее оси.
Внутренняя поверхность цилиндрической камеры 8 смешения и поверхность ротора 10 могут быть выполнены рифлеными.
Камера 8 смешения имеет патрубки 11 и 12 подвода исходных реагентов.
Аппарат функционирует следующим образом.
При подключении индуктора 9 электромагнитного смесителя-активатора к сети переменного тока возникает вращающееся электромагнитное поле, приводящее ротор 10 во вращение. Смесь растительного масла и катализатора (сиккатива) подается в патрубок 11, воздух одновременно подается через патрубок 12, газожидкостная смесь проходит в зазоре между ротором 10 и стенкой корпуса 1, где подвергается электромагнитной обработке тщательному перемешиванию, и попадает в корпус 1, в котором завершается реакция окисления масла и осуществляется отделение газа из оксидаторной массы. Воздух отводится из устройства через патрубок 5, а готовый продукт оксидат через патрубок 6.
Повышение производительности достигается за счет интенсификации процесса оксидирования растительных масел активацией реагирующих компонентов воздействием переменного электромагнитного поля, при котором возбуждаются молекулы кислорода и увеличивается активность катализатора. При наложении магнитного поля снижается вязкость жидкофазной системы, что способствует более тонкому распределению воздуха в объеме растительного масла. Конструкция ротора 10 обеспечивает интенсивный гидродинамический режим движения газожидкостной смеси в узком зазоре при наличии сдвиговых усилий и кавитации, что приводит к тонкому диспергированию воздуха и образованию микропузырьков, уменьшению величины пузырьков, что ведет к увеличению удельной поверхности контакта фаз, а следовательно, и к увеличению скорости гетерофазного процесса окисления. Совокупность этих факторов позволяет снизить температуру процесса до 100-120оС и исключить образование летучих продуктов, что снижает расход ценного жирового сырья на единицу выпускаемой продукции и повышает ее количество.
Изобретение относится к оборудованию для масложировой промышленности и может быть использовано при производстве олифы. Цель - повышение производительности, снижение энергозатрат и расхода жирового сырья. Изобретение позволяет за счет воздействия магнитного поля на реагирующие компоненты повысить качество их смешения и улучшить условия реагирования. В камере смещения (К) аппарата установлен электромагнитный активатор - смеситель, состоящий из индуктора, вращающегося электромагнитного поля и ротора (Р). Реагенты прокачиваются через зазор между поверхностью Р и внутренней стенкой К, которые могут быть рифлеными. 1 з.п.ф-лы, 1 ил.
