Способ получения красного фосфора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ПОЛУЧЕНИЯ КРАСНОГО ФОСФОРА, включающий взаимодействие металла-восстановителя с полифосфатом металла при высокой температуре с получением продукта, отличающийся тем, что, с целью повышения выхода продукта и упрощения процесса, в качестве полифосфата металла используют полифосфат металла III-А подгруппы Периодической системы химических элементов Д.И.Менделеева, а в качестве металла-восстановителя-металл, входящий в состав фосфора при соотношении фосфат: метал (60 88) (12 40) мас. а взаимодействие осуществляют без доступа воздуха.
Описание
Цель изобретения повышение выхода красного фосфора и упрощение процесса.
Цель достигается тем, что фосфор получают восстановлением фосфат металлов III-А подгруппы металлами этой же подгруппы путем нагревания без доступа воздуха при соотношении фосфат:металл(60-88):(12-40).
Существенным отличием предлагаемого способа по сравнению с прототипом является использование в качестве источника фосфора фосфатов элементов III-А подгруппы Периодической системы, а в качестве восстановителя металлов этой же подгруппы при соотношении фосфат:металл(60-88):(12-40).
Эти отличия позволяют повысить выход фосфора до 25-80% упростить процесс за счет многократного использования реактора, т.к. отходы, получающиеся в виде сыпучих порошков, не взаимодействуют с материалом реакторов.
П р и м е р: Смесь, содержащая 1 г полифосфата алюминия и 0,53 г алюминиевых опилок (фосфат: металл 65,7:34,3) нагревают в кварцевой ампуле в течение 30 мин, без доступа воздуха при 1000оС. Пары образующегося фосфора конденсируются в холодной части ампулы. Выход целевого продукта 0,28 г, что составляет 80% от всего количества фосфора в фосфате.

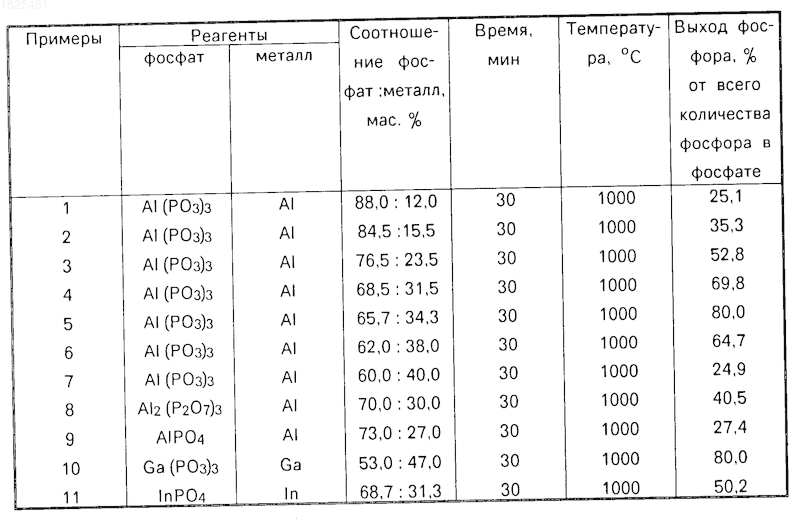

Другие примеры, показывающие осуществление предлагаемого способа приведены в таблице.
Как видно из таблицы, при восстановлении фосфатов элементов III-А группы Периодической системы металлами этой же подгруппы, оптимальным является соотношение реагентов фосфат: металл (60-88):(12-40). При этом выход фосфора составляет 25-80% (примеры 1-11);

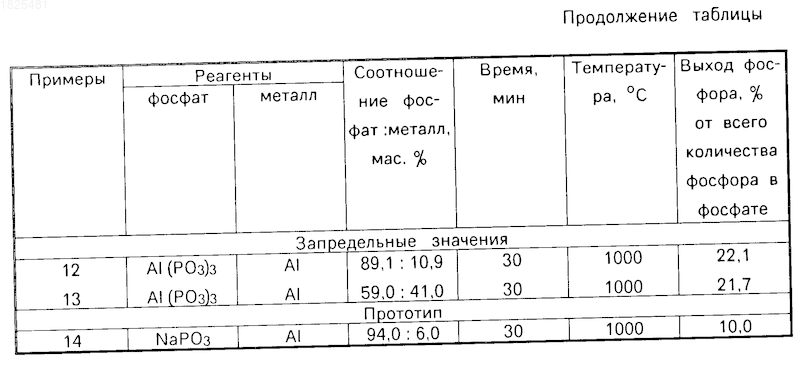

При содержании в смеси металла менее 12% не обеспечивается достаточная глубина процесса в результате чего выход фосфора не превышает 22,1% (пример 12).
При содержании в смеси более 40% металла выход фосфора составляет 21,7% из-за нехватки фосфата и связывания части целевого продукта металлом в виде фосфида (пример 13).
Предлагаемый способ позволяет повысить по сравнению с прототипом выход фосфора в 1,5-8 раз, упростить процесс за счет многократного использования реактора, уменьшить количество отходов, их вредность и опасность, благодаря полному извлечению фосфора, а также использовать в качестве источника фосфора не только полимерные, но и неполимерные фосфаты III-А подгруппы Периодической системы.
Изобретение относится к способу получения красного фосфора. Сущность изобретения. Исходные реагенты: полифосфат металла III А подгруппы Периодической системы химических элементов Д.И.Менделеева и металл-восстановитель, входящий в состав фосфата. Осуществляют взаимодействие исходных реагентов при высокой температуре без доступа воздуха при сооотношении фосфат: металл (60 88) (12 40) мас. Выход продукта 80% 1 табл.
Рисунки
Заявка
4932131/26, 05.03.1992
Институт химических наук АН КазССР
Синяев В. А, Вечеркина Т. Д
МПК / Метки
МПК: C01B 25/023
Опубликовано: 27.09.1995
Код ссылки
<a href="https://patents.su/0-1825481-sposob-polucheniya-krasnogo-fosfora.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения красного фосфора</a>
Способ получения солей металлов 2-ой и 4-ой групп периодической системы элементов и высших карбоновых кислот
Номер патента: 487872
Опубликовано: 15.10.1975
Авторы: Завацкий, Левченко, Маловик, Побережец, Семений, Штейсельбейн
МПК: C07C 51/52
Метки: 2-ой, 4-ой, высших, групп, карбоновых, кислот, металлов, периодической, системы, солей, элементов
...СаО гасят в 300 л деминерализованной воды).Реакция образования стеарата кальция ЗО проходит спокойно без вспенивания, ОсадокСосгавитсль в. ГорленкоРедактор Л. Емельянова Текред М. Левицкая Корректор Н, Лебедева Заказ 319/15 Изд. М 1876 Тираж 529 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 стеарата кальция вплывает поверх реакционной массы. По окончании загрузки гидроокиси кальция содержимое реактора выдерживают 1 ч при 70 - 75 С, охлаждают и отфильтровывают. Фильтрат и 150 - 200 л промывныхвод поступают на следующую операцию, а сырой стеарат кальция сушат и размалывают.Выход 102 кг.Анализ, о/оСтеарат кальция...
Способ измерения толщины слоя металла в композиции металл пластмасса
Номер патента: 722407
Опубликовано: 15.04.1989
МПК: G01B 15/02
Метки: композиции, металл, металла, пластмасса, слоя, толщины
...изоляцией.Цель изобретения - и ние толщины стенок заполненных трубопроводов с изоляцией.Для этого по пр способу предварительно ежду кон тролируемым объект иустройством дополнительный слой пластмассы. толщиной, обеспечивающей максимальную интенсивность регистрируемого гамма-излучения, по величине которой судят о толщине слоя металла.Экспериментально было установлено, что регистрируемый поток гамма-из- лучения радиационного захвата медленных нейтронов слоем металла возрас 10 тает с увеличением толщины слоя пластмассы (при данной толщине слоя металла) до определенного максимального значения, а при дальнейшем увеличении толщины пластмассы происходит очень медленный спад регистрируемого потока гамма-излучения в ши-, роком диапазоне толщин...
Способ получения азотированных лигатур
Номер патента: 1732693
Опубликовано: 10.03.1996
Авторы: Братчиков, Васильев, Дашевский, Жданович, Карев, Луценко, Павлов, Фетисов
МПК: C22C 33/00
Метки: азотированных, лигатур
1. СПОСОБ ПОЛУЧЕНИЯ АЗОТИРОВАННЫХ ЛИГАТУР, включающий измельчение исходного материала металлов и(или) сплавов III - VIII групп Периодической системы, азотирование в режиме горения, отличающийся тем, что, с целью повышения скорости растворения лигатуры в стали за счет снижения температуры плавления ее составляющих и увеличения поверхности взаимодействия лигатуры с расплавом, в исходный измельченный материал основы вводят технологическую добавку в виде порошков металлов и(или) сплавов по крайней мере одного компонента, выбранного из группы кальций, магний, барий в количестве 5 - 20 мас.% порошков основы, располагают технологическую добавку в объеме материала основы послойно и производят азотирование в слоях порошков и технологической...
Способ получения конденсированных смешанных фосфатов щелочных металлов и металла, выбранного из ряда: кобальт, кадмий, марганец
Номер патента: 947042
Опубликовано: 30.07.1982
Авторы: Береснев, Медведева, Розанов
МПК: C01B 25/38
Метки: выбранного, кадмий, кобальт, конденсированных, марганец, металла, металлов, ряда, смешанных, фосфатов, щелочных
...) хл 4 Н 20 = 1;3), Полученный гомогейныйраствор выдерживают при комнатной 15температуре в течение 6 ч. Выпавшиекристаллы отфильтровывают на фильтреШотта Ю 1, промывают один раз ацетон:м, затем эФиром. Получают 3,64 гМа Мп(Р 06 ИНЭ)13 Н 20. Выход 853. 2 оПолученный осадок нагревают соскоростью 15 оС/мин до 600 С и выдероживают при этой температуре в течение1 ч,Данными химического анализа и хроматографии на бумаге подтверждаетсяобразование триметафосфата марганцасостава ИаМп(Р ОО), Получают 2,7 г,Выход 85.Найдено, 4: Иа 0 20,08; МпО 11,38; зоРО 68,54Йайп(Р 0)Вычислено, Ж; Иа 0 19,96; МпО11,43; Р О - 68,51,П р и м е р 2. 25 мл раствора хлсрида кобальта, содержащего 1 г СоСРфхбНО, смешивают с 25 мл растворатриметафосфимата натрия,...
Способ получения фторидов и фосфатов щелочных металлов из апатита и сульфатов щелочных металлов
Номер патента: 72310
Опубликовано: 01.01.1948
Автор: Строков
МПК: C01B 25/30, C01D 3/02
Метки: апатита, металлов, сульфатов, фосфатов, фторидов, щелочных
...фторид натрия отгоддлтся с водным паром, поглоддается водой п выкристаллизовывается при пересыщешпд раствора.1 осле отгонки Над в печи остается спск, содержащий трцнатрийфосфат и безводньш сульфат кальция, которьдй в услошднх процесса д 1000) получается неактивной формы.При выщелачивании спека 5 - 6-кратным количеством горячей воды трпнатрипфосфат растворяется, а неактивный сульфат кальция остается и осадке,Вьицелачивание следуегт производить быстро (20 - 30 мин.) ири энергичном перемешивандди во избежание обртнодо процесса образования сульфата натрия и трпкальцийфосфата.Полученныи раствор трппатрийфосфата отдлиот от гипс и далее осрабатывают обычным способом.Продедеддные опыты показали, что в виде трпнатрийфосфата можно дгзвлечь 90...
Предыдущий патент: Вентиляционное устройство
Следующий патент: Способ прокалки гидрокарбоната магния и барабанная печь для его осуществления
Случайный патент: Средство изоляции радиоактивных веществ
