Устройство для снятия биопотенциалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1821965
Автор: Блатов
Формула
1. УСТРОЙСТВО ДЛЯ СНЯТИЯ БИОПОТЕНЦИАЛОВ, содержащее электроды, расположенные на торцовой стенке матрицы, свободно проходящей через паз в торцовой стенке корпуса с образованием полости, в которой размещена пружина, отличающееся тем, что, с целью повышения долговечности, паз выполнен с прорезями, а матрица снабжена продольными выступами, форма и расположение которых соответствует прорезям паза, и цокольной частью, на которой с натягом установлены витки пружины, выполненной из электропроводного материала.
2. Устройство по п.1, отличающееся тем, что электроды снабжены углублениями для размещения электропроводной пасты.
3. Устройство по п.1, отличающееся тем, что в пружинной полости корпуса расположено гигроскопическое вещество, например вата, пропитанное электролитом, а матрица и электроды выполнены со сквозными каналами, сообщающими пружинную полость с контактными поверхностями электродов.
Описание
Цель изобретения повышение долговечности.

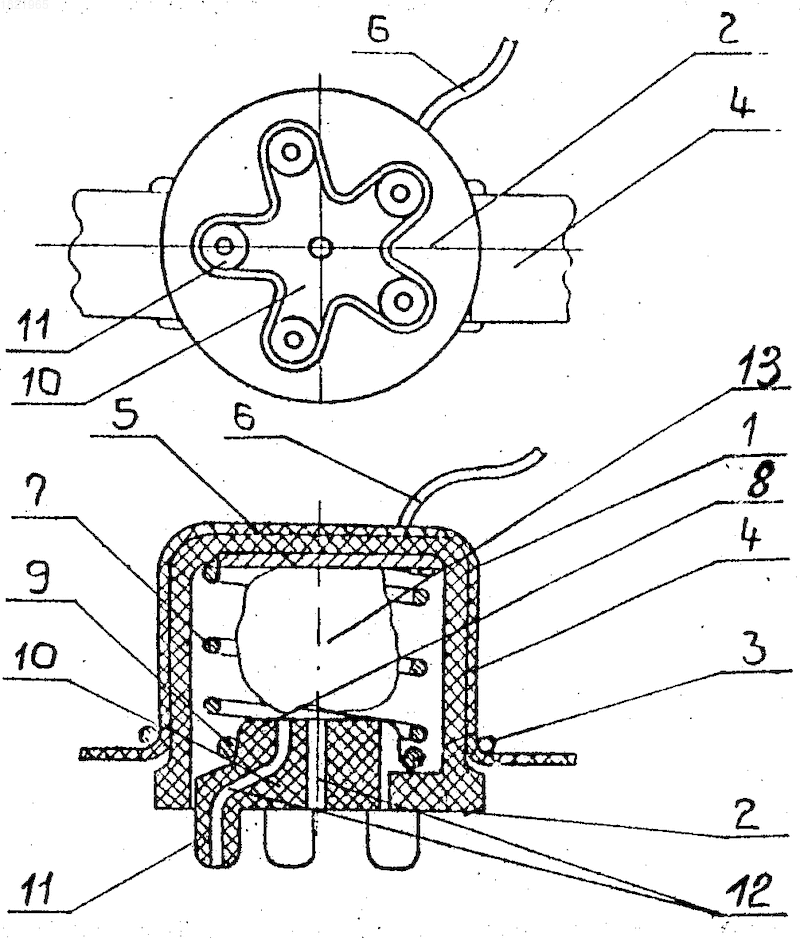

На чертеже приведено устройство для снятия биопотенциалов.
Устройство для снятия биопотенциалов состоит из наружного корпуса 1, выполненного из пластмассы, и имеет обечайку 2, а также скобы 3 для крепления устройства с помощью, например, резиновой тесьмы 4.
В корпусе 1 располагается система подпружинивания, состоящая из опорной пластины 5 с отводящим проводом 6, пружины 7 и подвижной матрицы 8, на цокольной части которой с натягом установлены последние витки 9 пружины 7.
Пружина 7 выполняет одновременно и роль электрического проводника, соединяющего опорную пластину 5 с подвижной матрицей 8.
Матрица 8 на своей торцовой части имеет один или несколько электродов 10, имеющих лункообразные углубления 11 или каналы 12, соединенные с полостью 13, в которой размещен электролит или проводящая электродная паста. Эта полость может быть образована, например, с помощью резиновой груши, надеваемой на цокольную часть матрицы. С целью снижения стоимости электродной матрицы, она может быть выполнена из прессующегося материала (пластмассы, керамики и т.п.) покрытого серебром-хлорсеребром. Вместо резиновой груши в пространстве между витками пружины может быть расположено гигроскопическое вещество, например, вата, пропитанное электролитом.
Устройство для снятия биопотенциалов работает следующим образом.
С помощью резиновой тесьмы 4 устройство устанавливается на общей системе для крепления электродов (обруче, шлеме для ЭЭГ-исследований, шапочке и т.п. ).
При установке всей системе на голову пациента электроды 10 проходят сквозь волосы пациента и касаются кожи головы, при этом обечайка 2 опирается на волосяной покров, а электроды 10 поджимаются к коже посредством регламентированного усилия пружины 7, которое должно быть таким, чтобы у пациента отсутствовали болевые ощущения.
При сжатии пружины 7 сжимается и резиновая груша (либо расположенное в этой полости гигроскопическое вещество, пропитанное электролитом) и электролит через каналы 12 поступает к поверхности кожи.
По сравнению с известными техническими решениями, устройство для снятия биопотенциалов обеспечивает быструю установку на поверхность кожи, имеющей волосяной покров и автоматическую подачу электролита в место контакта электрода с кожей пациента.
Изобретение относится к медицинской технике, а именно, к электроэнцефалографии. Цель изобретения- повышение долговечности. Устройство для снятия биопотенциалов содержит электроды, расположенные на торцовой стенке матрицы, выполненной с выступами, свободно входящими в прорези паза торцовой стенки корпуса, и с цокольной частью, на которую с натягом надеты витки пружины, расположенной в полости корпуса и выполненной из токопроводящего материала. Пружинная полость заполнена гигроскопическим веществом, например, ватой, пропитанной электролитом, который подводится к контактной поверхности электродов через каналы, образованные продольными отверстиями в матрице и электродах. Электроды выполнены с углублениями для размещения электропроводной пасты. 2 з. п. ф-лы, 1 ил.
Рисунки
Заявка
4896086/14, 25.12.1990
Всесоюзный научно-исследовательский институт автоматики
Блатов И. В
МПК / Метки
МПК: A61B 5/04
Метки: биопотенциалов, снятия
Опубликовано: 20.10.1995
