Устройство для определения временного положения центра тяжести импульса
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1736269
Автор: Линючев
Формула
УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННОГО ПОЛОЖЕНИЯ ЦЕНТРА ТЯЖЕСТИ ИМПУЛЬСА, содержащее входную шину, шину измерительного строба, шину установки, исходного состояния, интегратор, формирователь, компаратор, D-триггер, первый вход которого соединен с шиной измерительного строба и третьим входом интегратора, первый вход которого соединен с входной шиной устройства, шина установки исходного состояния которого соединена с вторым входом D-триггера и вторым входом интегратора, первый выход которого соединен с первым входом компаратора, выход которого соединен с третьим входом D-триггера, выход которого является выходной шиной устройства, отличающееся тем, что, с целью повышения быстродействия, в него введены ключ и блок памяти, вход которого соединен с выходом ключа, вход управления которого соединен с выходом формирователя, вход которого соединен с третьим входом интегратора, второй выход которого соединен с входом ключа, выход блока памяти соединен с вторым входом компаратора.
Описание
Целью изобретения является повышение быстродействия.

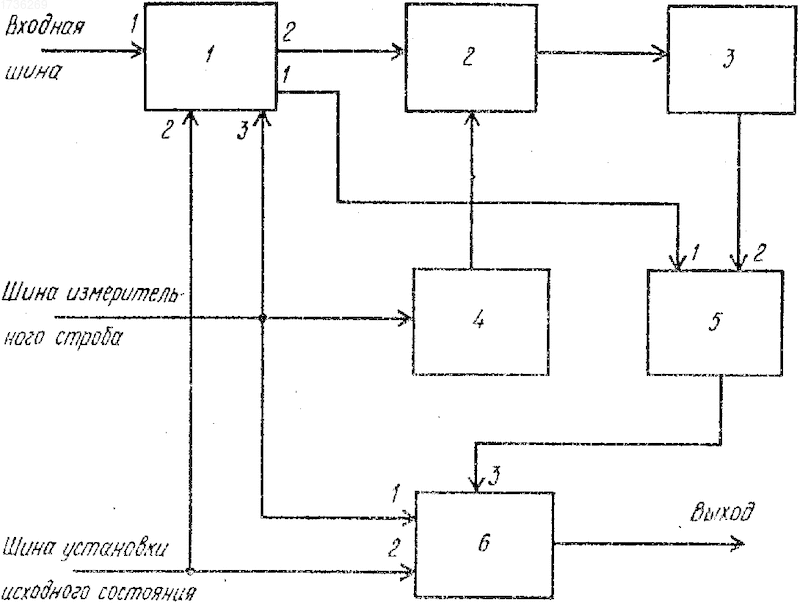

На чертеже приведена структурная схема устройства для определения временного положения центра тяжести импульса.
Устройство содержит интегратор 1, ключ 2, блок 3 памяти, формирователь 4, компаратор 5, D-триггер 6.
Входная шина соединена с первым входом интегратора 1, первый выход которого соединен с первым входом компаратора 5, второй вход которого соединен с выходом блока 3 памяти, вход которого соединен с выходом ключа 2, вход которого соединен с вторым выходом интегратора 1, второй вход которого соединен с шиной установки исходного состояния и вторым входом D-триггера 6, первый вход которого соединен с шиной измерительного строба, третьим входом интегратора 1 и входом формирователя 4, выход которого соединен с управляющим входом ключа 2, выход компаратора 5 соединен с третьим входом D-триггера 6, выход которого является выходом устройства.
Устройство работает следующим образом. Первый импульс входной импульсной последовательности выделяется стробирующим импульсом, поступающим на шину измерительного строба, который привязан во времени к переднему фронту входного импульса. Входной импульс в течение стробирующего импульса интегрируется на интеграторе 1. По заднему фронту строба формируется сигнал на выходе формирователя 4, который открывает ключ 2, и половинное интегральное значение входного импульса записывается в блок 3 памяти. Второй (и последующие) входной импульс после интегрирования с первого выхода интегратора 1 поступает на второй вход компаратора 5, на первый вход которого с выхода блока 3 памяти поступает половинное интегральное значение предыдущего импульса, при этом в момент равенства значений амплитуд, поступающих на выход компаратора 5, на его выходе формируется импульс, который определяет положение центра тяжести и который поступает через третий вход D-триггера 6 на вход устройства. По заднему фронту строба в блоке 3 памяти обновляется половинное интегрирующее значение текущего входного импульса.
Сигнал на шину установки исходного состояния поступает после сигнала "строб", этот сигнал обнуляет интегрирующую емкость интегратора 1 и устанавливает в исходное состояние D-триггер 6, для которого сигнал "строб" является разрешающим при занесении в него сигнала с выхода компаратора 5.
В предлагаемом устройстве повышение быстродействия достигается за счет исключения элемента задержки на выходе интегратора.
Изобретение используется в импульсной технике для определения временного положения центра тяжести импульса в последовательности медленно меняющихся по форме и длительности импульсов в реальном масштабе времени. Сущность изобретения: устройство содержит интегратор 1, ключ 2, блок 3 памяти, формирователь 4, компаратор 5, D-триггер 6, 1
2 3 5 6; 4 2 1 5& . 1 ил. Рисунки
Заявка
4765632/21, 05.12.1989
Научно-исследовательский институт измерительных систем
Линючев В. И
МПК / Метки
МПК: G04F 10/00
Метки: временного, импульса, положения, тяжести, центра
Опубликовано: 30.11.1994
Код ссылки
<a href="https://patents.su/0-1736269-ustrojjstvo-dlya-opredeleniya-vremennogo-polozheniya-centra-tyazhesti-impulsa.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для определения временного положения центра тяжести импульса</a>
