Сплав на основе хрома
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1683346
Авторы: Квартальнов, Кондратьев, Липухин, Петров
Формула
Сплав на основе хрома, содержащий железо, вольфрам, алюминий, кремний, титан, углерод и бор, отличающийся тем, что, с целью повышения износостойкости при абразивном воздействии, он дополнительно содержит никель и азот при следующем соотношении компонентов, мас.
Хром 55 70
Вольфрам 3 7
Алюминий 0,8 2
Кремний 0,6 1,8
Титан 0,2 0,5
Углерод 0,1 0,3
Бор 0,005 0,03
Никель 1 1,5
Азот 0,09 0,2
Железо Остальное
Описание
Цель изобретения повышение износостойкости при абразивном воздействии.
Ниже приведены примеры, иллюстрирующие изобретение.
Для образования предлагаемого сплава были приготовлены композиции, составы которых приведены в табл. 1.

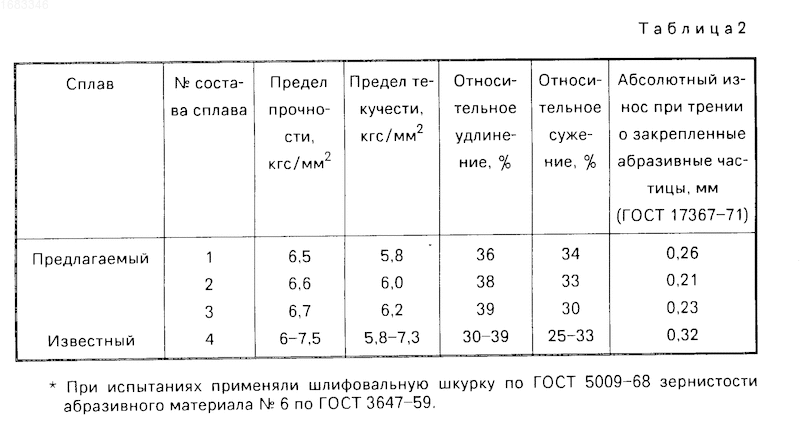

Опробованные композиции предлагаемого и известного сплавов сплавляли в индукционной печи, разливка осуществлялась в сухие формы, результаты испытаний приведены в табл. 2.
Плотность отливок из предлагаемого сплава составляет 7,39-7,47 г/см3, а глубина раковин на поверхности отливок находится в пределах 2-4 мм. Износостойкость предлагаемого сплава оцененная по изменению высоты опорного элемента после эксплуатации в нагревательной печи при 1250oС в течение 30 сут, равна 0-0,2 мм. Как видно из приведенного в табл. 2, предлагаемый сплав имеет более высокую износостойкость при абразивном воздействии по сравнению с известным сплавом при высоком уровне механических свойств и износостойкости при 1250oС. Благодаря высокой износостойкости и плотности опорные устройства не деформируются, не скалываются, стабильно работают. Использование предлагаемого сплава стабилизирует работу печи, повышает надежность и долговечность конструкций.
Изобретение относится к сплавам на основе хрома, используемым для работы в газовых средах в течение длительного времени при высоких температурах. Целью изобретения является повышение износостойкости при абразивном воздействии, что достигается дополнительным введением никеля и азота. Сплав на основе хрома содержит, мас.%: хром 55-70; вольфрам 3-7; алюминий 0,8-2; кремний 0,6-1,8; титан 0,2-0,5; углерод 0,1-0,3; бор 0,005-0,03; никель 1-1,5; азот 0,09- 0,2; железо остальное. Абсолютный износ образцов из предлагаемого сплава при трении о закрепленные абразивные частицы (ГОСТ 17367-71) составляет 0,21-0,26 мм. Плотность отливок 7,39-7,47 г/см3, при 1250oС: предел прочности 6,5-6,7 кгс/мм2, предел текучести 5,8-6,2 кгс/мм2, относительное удлинение 36-39%, относительное сужение 30-45%, 2 табл.
Рисунки
Заявка
4705687/02, 14.06.1989
Особое конструкторское бюро Института высоких температур АН СССР
Кондратьев В. К, Квартальнов А. П, Липухин Ю. В, Петров Ю. А
МПК / Метки
МПК: C22C 27/06
Опубликовано: 27.08.1996
Код ссылки
<a href="https://patents.su/0-1683346-splav-na-osnove-khroma.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе хрома</a>
Предыдущий патент: Поточная линия для получения порошкообразных глиносодержащих материалов
Следующий патент: Способ исследования керна
Случайный патент: Устройство для определения длиныречевого tpakta
