Соединение надстройки с корпусом судна
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СОЕДИНЕНИЕ НАДСТРОЙКИ С КОРПУСОМ СУДНА, включающее биметаллическую сталеалюминиевую планку, установленную между стенкой надстройки из алюминиевого сплава и стальным комингсом верхней палубы корпуса судна, отличающееся тем, что, с целью повышения коррозионной стойкости, эксплуатационной надежности, ремонтопригодности и снижения трудоемкости его выполнения, биметаллическая сталеалюминиевая планка установлена вертикально и присоединена встык своей стальной частью, которая выполнена выступающей на величину не менее шести своих толщин, к комингсу верхней палубы и внакрой своей алюминиевой частью к стенке надстройки.
Описание
Цель изобретения - повышение коррозионной стойкости, эксплуатационной надежности, ремонтопригодности и снижение трудоемкости соединения надстройки с корпусом судна.

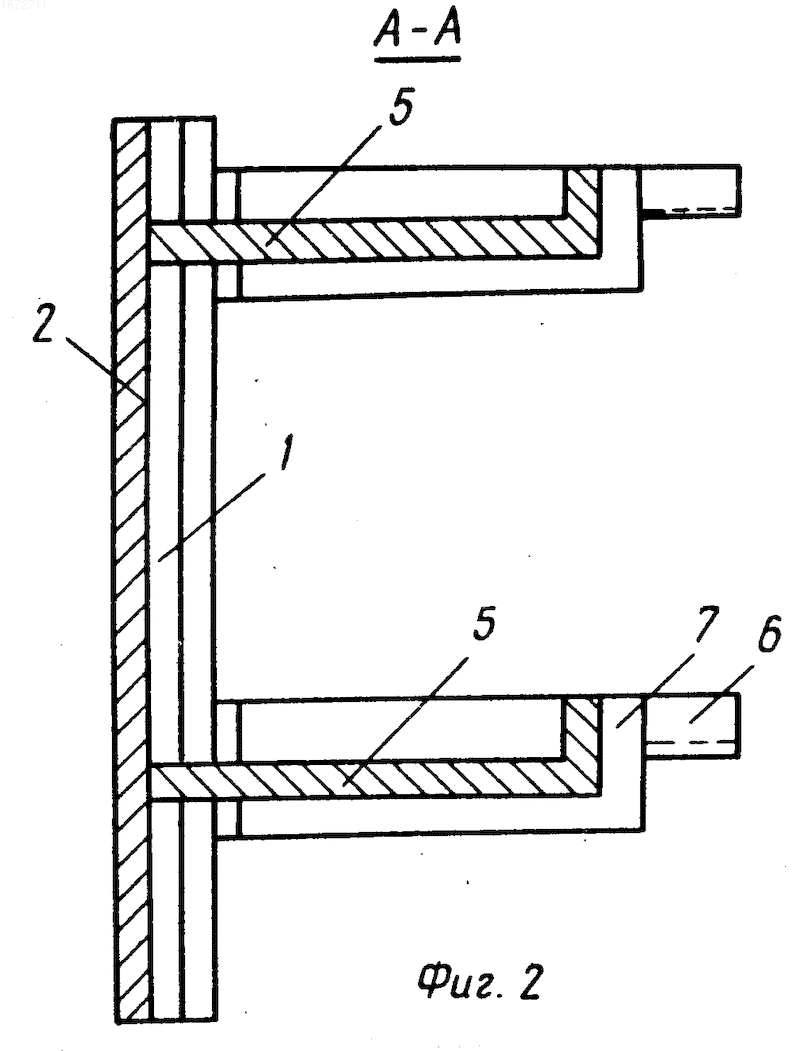

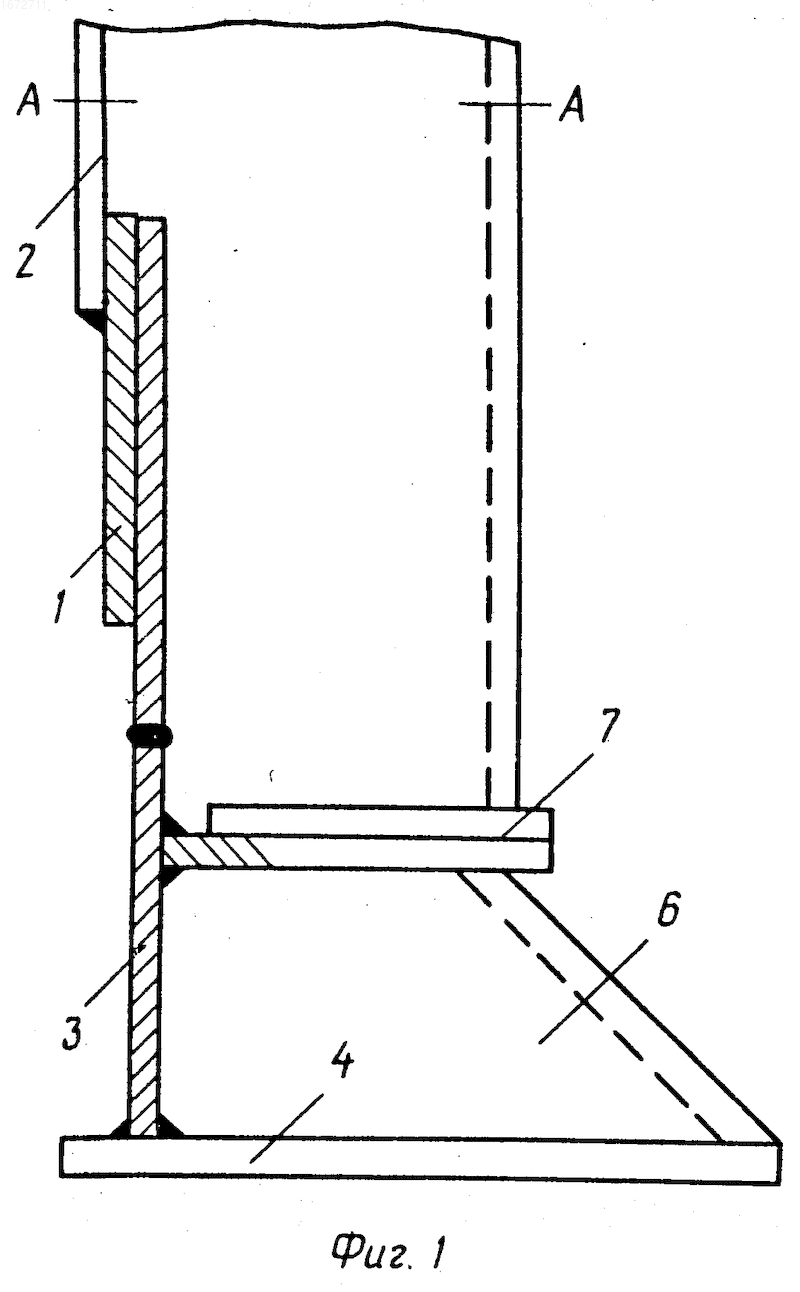

На фиг. 1 показано соединение надстройки с корпусом судна; на фиг. 2 - сечение А-А на фиг. 1.
Соединение надстройки, выполненной из алюминиевого сплава, со стальным корпусом судна осуществляется посредством биметаллической сталеалюминиевой планки 1, установленной вертикально. Наружная стенка 2 надстройки присоединена сваркой к однородной части биметаллической планки 1 внакрой. Стальной комингс 3 верхней палубы 4 корпуса судна присоединен (сваркой) встык к однородной (стальной) части биметаллической планки 1. Причем стальная часть планки 1 выполнена выступающей на величину не менее шести своих толщин.
Соединение балки 5 вертикального набора надстройки с участком 6 стального набора осуществляется через горизонтально расположенную биметаллическую вставку 7.
Удаление зоны сварки комингса с планкой от границы раздела алюминиевый сплав-сталь биметаллической планки на расстояние не менее шести толщин ее стальной составляющей обеспечивает отсутствие расслоений, высокий уровень прочности сцепления слоев в планке и высокую работоспособность соединения.
Соединение надстройки с корпусом с помощью биметаллической планки с выступающей стальной частью позволяет проведение профилактических и ремонтных работ в зоне соединения в процессе эксплуатации судна без повреждения комингса палубы и биметаллического переходника.
Коррозионная стойкость предлагаемого соединения повышается благодаря уменьшению величины изгибных напряжений в биметаллической планке и удаления ее от поверхности стальной палубы.
Изобретение относится к судостроению, в частности к соединениям надстроек из легких сплавов со стальным корпусом судна. Цель изобретения - повышение коррозионной стойкости, эксплуатационной надежности, ремонтопригодности и снижение трудоемкости соединения надстройки с корпусом судна. Соединение надстройки, выполненной из алюминиевого сплава, со стальным корпусом судна осуществляется посредством биметаллической сталеалюминиевой планки 1, установленной вертикально. Биметаллическая сталеалюминиевая планка 1 присоединена внакрой своей алюминиевой частью к стенке 2 надстройки и встык своей стальной частью, которая выполнена выступающей на величину не менее шести своих толщин, к стальному комингсу 3 верхней палубы корпуса судна. 2 ил.
Рисунки
Заявка
4750127/11, 19.10.1989
Матвеев Е. В, Кучкин В. В, Иванов В. В, Павлова В. И, Кальнин В. И, Щеблыкин В. Г
МПК / Метки
МПК: B63B 15/00, B63B 3/14
Метки: корпусом, надстройки, соединение, судна
Опубликовано: 27.02.1995
