Парашютная система

ПАРАШЮТНАЯ СИСТЕМА, содержащая чехол с уложенным в него куполом со стропами, на боковой поверхности которого установлено гибкое стягивающее звено, соединенное с петлей, закрепленной на противоположной стороне чехла, отличающаяся тем, что, с целью повышения надежности ввода парашютной системы и расширения диапазона ее применения по скоростным напорам, в чехле выполнены два диаметрально противолежащих окна, через которые пропущено гибкое стягивающее звено, при этом внутри чехла оно пропущено между стропами.

Изобретение относится к парашютной технике и предназначено для использования в парашютных системах.
В настоящее время известны парашютные системы, состоящие из чехла с уложенным в него куполом и стропами. Некоторые системы содержат чехол, снабженный рукавом, один конец которого прикреплен к внутренней стороне оболочки чехла по периметру его входного отверстия, а другой свободный конец стянут эластичным кольцом 1/3 толщины уложенного купола, которое удерживает купол от проваливания до полного натяжения строп. Недостатком этой системы является то, что данный чехол не обеспечивает надежного удержания купола в чехле в момент его выхода в поток. Кроме того, указанная система не обладает необходимой надежностью в эксплуатации из-за ожигаемости и повреждения элементов купола вследствие контактирования элементов купола с рукавом.
Наиболее близким техническим решением, частично устраняющим перечисленные недостатки, является парашютная система, содержащая купол со стропами, уложенными в чехол, на боковой поверхности которого установлены с одной стороны гибкое стягивающее звено с петлей, а на противоположной петля с кольцом, при этом петля стягивающего звена, охватывающего чехол, пропущена в кольцо петли и зачекованы тропами. Однако, данная парашютная система недостаточно надежна в работе на больших скоростных напорах, так как под действием больших инерционных сил, возникающих при вводе парашютной системы в действие, происходит перемещение купола в чехле, что может привести к преждевременному выходу купола из чехла.
Целью изобретения является повышение надежности ввода парашютной системы и расширение диапазона применения парашютной системы по скоростным напорам.
Цель достигается за счет того, что в парашютной системе, содержащей чехол с уложенным в него куполом и стропами, на боковой поверхности которого установлено гибкое стягивающее звено, соединенное с петлей, закрепленной на противоположной стороне чехла, в чехле дополнительно выполнены два диаметрально противолежащие окна, через которые пропущено гибкое стягивающее звено, причем внутри чехла оно проходит между стропами.

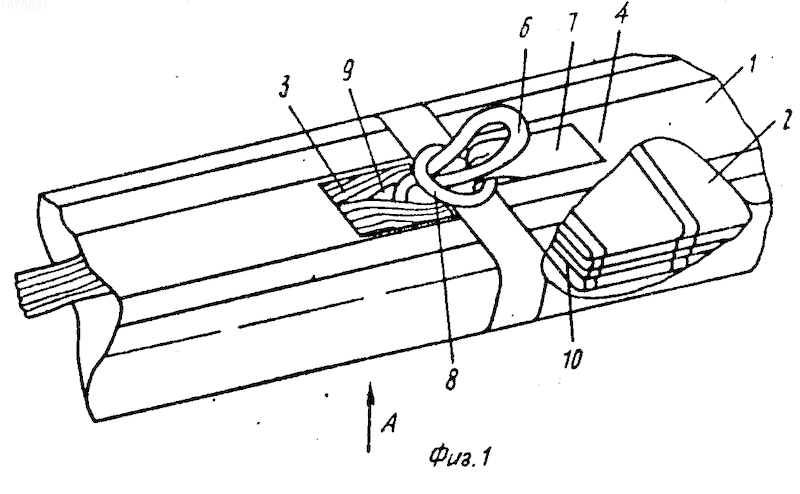

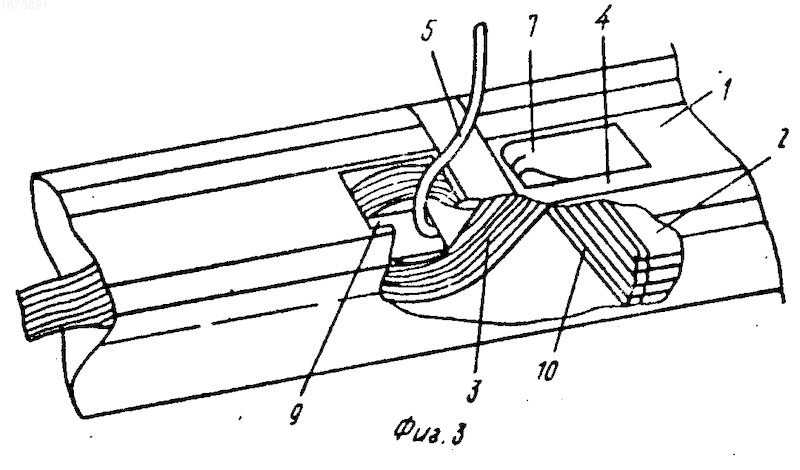

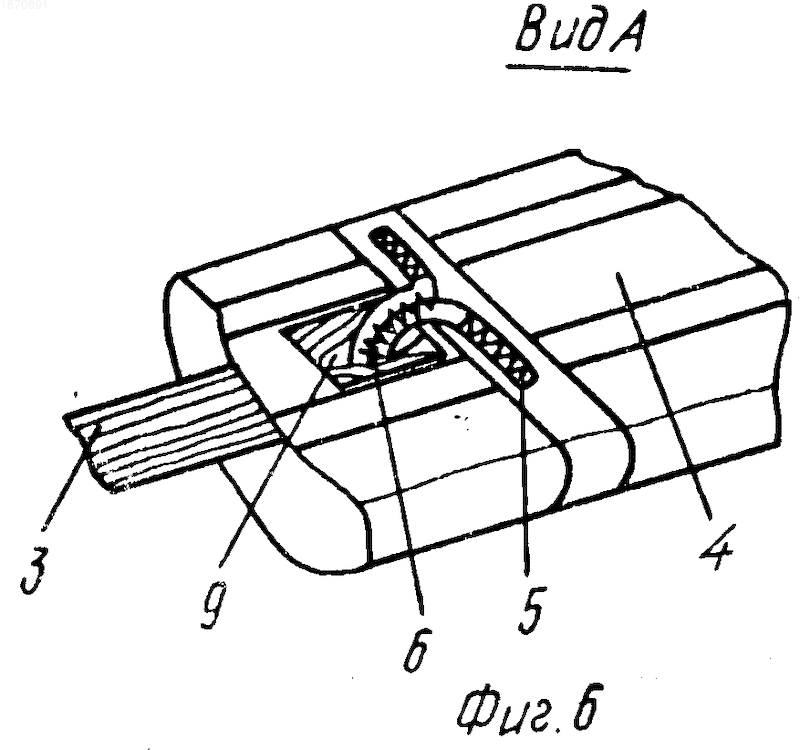

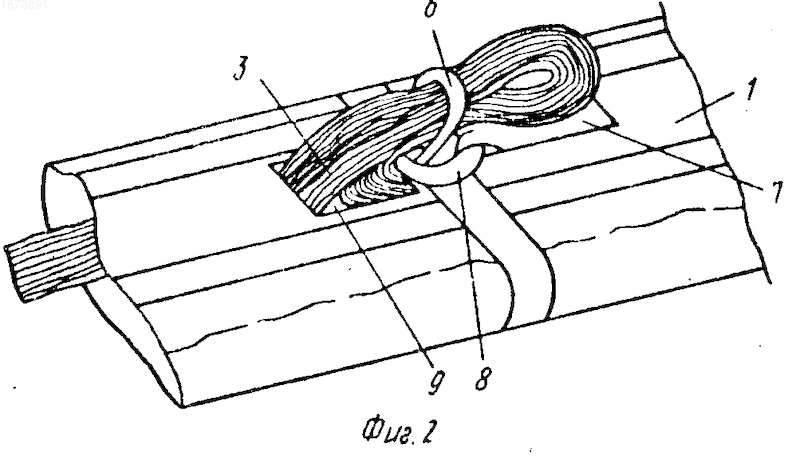

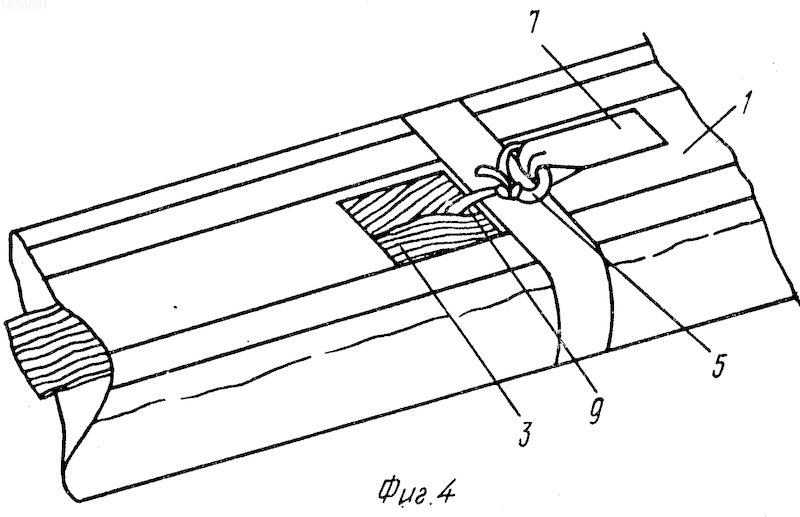

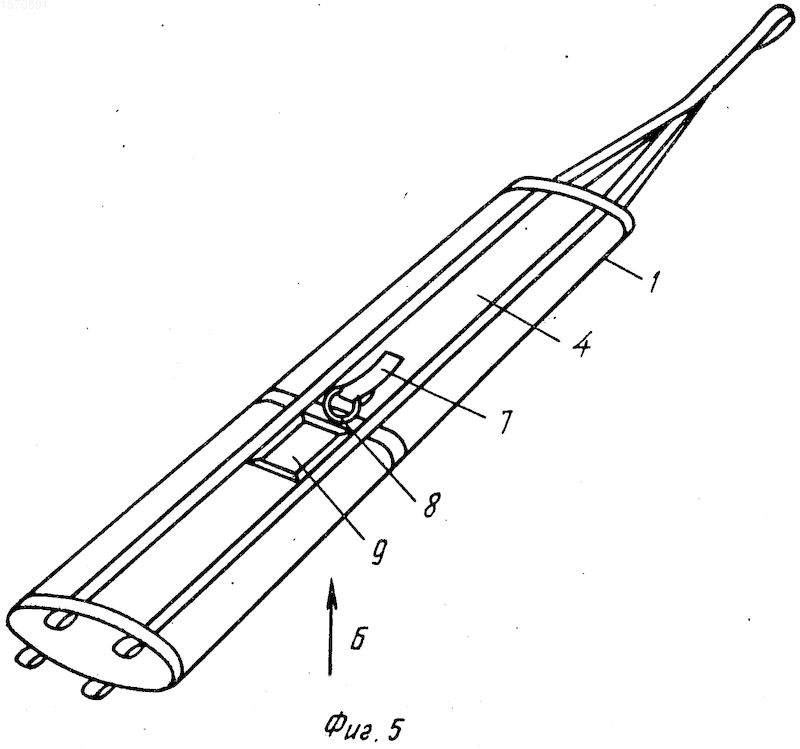

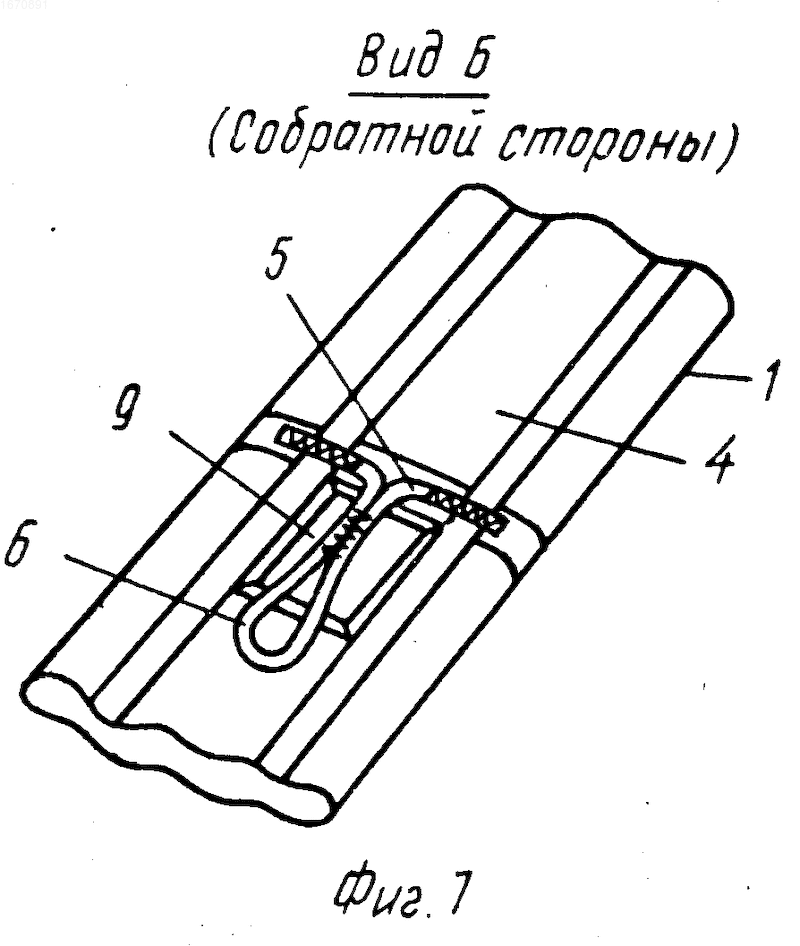

На фиг. 1 изображен один из вариантов парашютной системы на начальном этапе укладки парашюта, общий вид; на фиг. 2 уложенная парашютная система, изображенная на фиг.1, общий вид; на фиг.3 другой вариант парашютной системы на начальном этапе укладки, общий вид; на фиг.4 уложенная парашютная система, изображенная на фиг.3, общий вид; на фиг.5 один из вариантов чехла, общий вид; на фиг.6 вид по стрелке А на фиг 1; на фиг.7 вид по стрелке Б на фиг.5.
Парашютная система содержит чехол 1 с уложенным в него куполом 2 и стропами 3. На боковой поверхности 4 чехла 1 установлены с одной стороны гибкое стягивающее звено 5, например, с петлей 6, а на противоположной стороне петля 7, например, с кольцом 8. Чехол 1 парашютной системы снабжен двумя диаметрально противолежащими окнами 9, через которые пропущено стягивающее звено 5, и, например, петля 6, разделяя пучок строп 3, прилегающий к нижней кромке 10 купола 2, например, на две равные части с целью удержания купола 2 в чехле 1 до полного натяжения строп 3. Гибкое стягивающее звено 5 соединено с петлей 7 путем продевания петли 6 стягивающего звена 5 в кольцо 8 петли 7, а затем выполнена фиксация стягивающего звена 5. Из окна 9 выведен на поверхность чехла 1 общий пучок строп 3 и пропущен в петлю 6 стягивающего звена 5.
В некоторых конструкциях фиксация гибкого стягивающего звена 5 может быть выполнена в виде завязки, т.е. стягивающее звено 5, пропущенное через окна 9, а внутри чехла 1 между стропами 3, привязано, например, непосредственно к петле 7 на поверхности чехла, или к кольцу 8 петли 7.
Кроме того, фиксация стягивающего звена может осуществляться другими средствами, например с помощью текстильной застежки (не показана). Анализ предложенного технического решения показал, что связь гибкого стягивающего звена с противолежащей петлей может осуществляться различными средствами.
При вводе парашютной системы в действие вытяжное устройство (не показано) сначала вытягивает из чехла 1 стропы 3, уложенные, например, в нижней части чехла 1, при этом пока происходит вытягивание строп 3, уложенных в нижней части чехла 1, гибкое стягивающее звено 5 удерживает купол 2 в чехле 1 до полного натяжения строп 3, уложенных в нижней части чехла 1. Затем вытяжное устройство из петли 6 стягивающего звена 5 вытягивает пучок строп 3, чекующий петлю 6, в результате чего происходит освобождение стягивающего звена 5, т.е. снимается фиксация нижней кромки 10 купола 2, который свободно извлекается из чехла 1 в набегающий поток.
В случае, когда гибкое стягивающее звено 5 привязано к петле 7 при полном натяжении строп 3, происходит разрушение стягивающего звена 5, т.е. снимается фиксация нижней кромки 10 купола 2.
Изобретение относится к парашютной технике и предназначено для использования в парашютных системах. Целью изобретения является повышение надежности ввода парашютной системы и расширение диапазона ее применения по скоростным напорам. Парашютная система содержит чехол 1 с уложенным в него куполом 2 со стропами 3. На боковой поверхности 4 чехла 1 установлены с одной стороны гибкое стягивающее звено с петлей 6, а на противоположной стороне петля 7 с кольцом 8. Чехол 1 парашютной системы снабжен двумя диаметрально противолежащими окнами 9, через которые пропущено стягивающее звено, разделяя пучок строп 3, прилегающий к нижней кромке 10 купола 2, с целью удержания купола 2 в чехле 1 до полного натяжения строп 3. Гибкое стягивающее звено соединено с петлей 7, а затем выполнена фиксация стягивающего звена. При вводе парашютной системы в действие вытяжное устройство сначала вытягивает из чехла 1 стропы 3, при этом гибкое стягивающее звено удерживает купол 2 в чехле 1 до полного натяжения строп 3. Затем вытяжное устройство из петли стягивающего звена вытягивает пучок строп 3, чекующий петлю 6, в результате чего происходит освобождение стягивающего звена, т. е. снимается фиксации нижней кромки 10, купола 2, который свободно извлекается из чехла 1 в набегающий поток. 7 ил.
