Сплав на основе алюминия
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ, содержащий магний и барий или стронций, отличающийся тем, что, с целью улучшения электрохимических характеристик, он дополнительно содержит марганец и титан при следующем соотношении компонентов, мас.%:
Магний - 0,05 - 1,00
Марганец - 0,05 - 1,00
Титан - 0,05 - 0,20
Барий или стронций - 0,005 - 0,200
Алюминий - Остальное
Описание
Целью изобретения является улучшение электрохимических характеристик сплава.
Изобретение иллюстрируется следующим примером.
Для получения исследуемых сплавов смеси из алюминия и соответствующих лигатур сплавляют при 750-800оС в печах сопротивления. Расплав перемешивают, снимают шлак и отбирают пробу для химического анализа. Химический состав сплавов представлен в табл.1. Образцы для исследования коррозионных и электрохимических свойств имели цилиндрическую форму длиной 150 мм и диаметром 8 мм. Исследования проводились в среде 3%-ного раствора хлористого натрия. Для получения хорошо воспроизводимых поляризационных кривых использовался потенциалдинамический метод (скорость, развертка 10 мВ/с) в сочетании с предварительной катодной поляризацией при -2В в течение 2 мин. Ток, отвечающий каждому значению потенциала, регистрировался в координатах потенциал-ток на автоматическом самописце ЛКД-4.

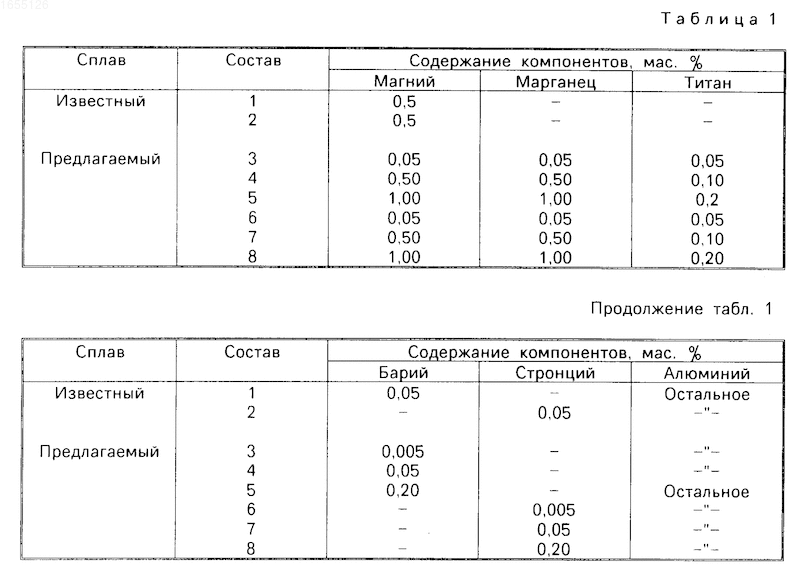

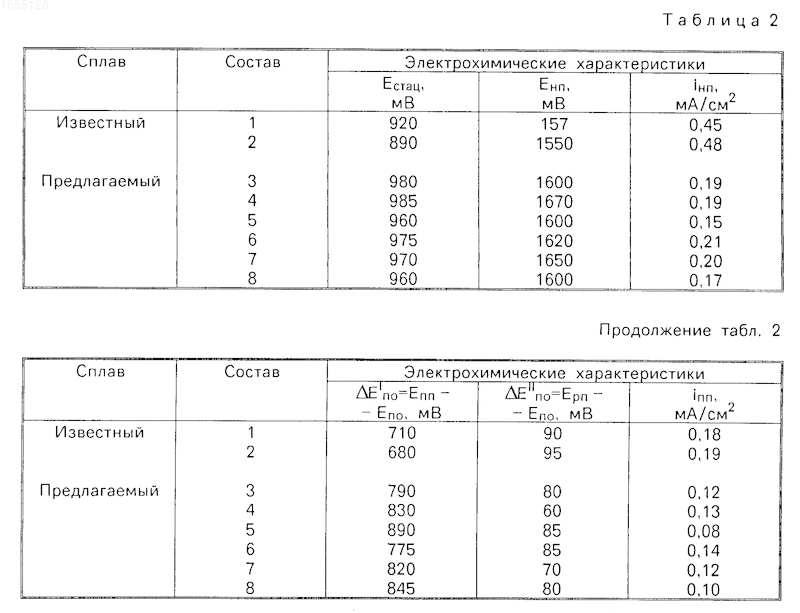

Электрохимические характеристики сплавов приведены в табл.2. где Кнп и iнп потенциал и плотность тока начала пассивации;
Е
по и E по показатели инттингостойкости;Епп и iпп потенциал и плотность тока полной пассивации;
Ерп и Епо потенциалы репассивации и инттингообразования;
Естац стационарный потенциал.
Из приведенных данных видно, что легирование сплава дополнительно марганцем и титаном значительно улучшает его коррозионную стойкость, о чем свидетельствует уменьшение значений токовых характеристик и расширение пассивной области.
Это позволяет повысить надежность и качество электропроводников.
Изобретение относится к сплавам на основе алюминия, используемым в изделиях электротехники и электронной техники. Цель - улучшение электрохимических характеристик сплава. Сплав на основе алюминия содержит следующее соотношение компонентов, мас. %: магний 0,05 - 1,00; марганец 0,05 - 1,00; титан 0,05 - 0,20; барий или стронций 0,005 - 0,200; алюминий остальное. Свойства сплава следующие: Естац, мВ - 960 - 985; Еип, мВ - 1670 - 1600; iип, мА/см2 - 0,15 - 0,21;
EIпо, мВ - 775 - 890; EIIпо, мВ - 60 - 85; iпп, мА/см2 - 0,10 - 0,14. 2 табл. Рисунки
Заявка
4693881/02, 22.05.1989
Институт химии им. В. И. Никитина АН ТаджССР
Ганиев И. Н, Трубнякова Э. Д, Одинаев Х. О, Штернберг А. В, Забелин А. М, Володин М. Т, Степанец В. В
МПК / Метки
МПК: C22C 21/00
Метки: алюминия, основе, сплав
Опубликовано: 27.01.1996
Код ссылки
<a href="https://patents.su/0-1655126-splav-na-osnove-alyuminiya.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе алюминия</a>
Способ изготовления литейных и деформируемых сплавов алюминия на основе магния или цинка с магнием
Номер патента: 95722
Опубликовано: 25.10.1975
Автор: Веригин
МПК: C22C 1/02
Метки: алюминия, деформируемых, литейных, магнием, магния, основе, сплавов, цинка
...основе, содержащих не менее 80 - 91% Хп. Использование большого количества магния обеспечивает более высокую степень извлечения и очистки алюминия, благодаря понижению растворимости интерметаллических соединений вредных примесей в системе А 1 - Мд с повышенным содержанием магния, При применении магния с цинком достигается еще более глубокая степень очистки от примесей, вследствие большего снижения их растворимости в сплаве А 1 - Мд - Уп.95722 При указанном выше содержании в сплавах А 1 - Мд и А 1 - Мд -- Хп магния,и, цинкафстепень извлечения алюминия повышается до 95%, а содержание в. жидкой фазе примесей снижается до Ге - около 0,001% и Я - около 0,01%Силицид маг 4114 я остающийся в экстракционном остатке, имеет весьма низкое содержание...
Способ получения сплава ртуть-марганец
Номер патента: 1527323
Опубликовано: 07.12.1989
Авторы: Бухман, Григорьева, Ширинских
МПК: C25C 1/06
Метки: ртуть-марганец, сплава
...в стаканчик из фильтровальной бумаги, помещают в пресс-формуи подают давление до 10, 10 З кгс/см 2.При этом жидкая часть амальгамы отфильтровывается, а оставшуюся твер.дую часть в виде таблетки, состоящейиэ бумаги и сплава, смачивают небольшии количеством дистиллированной воды, удаляют бумагу, отделяют ее от сплава, и полученный сплав анализируют.Варианты способа с введением в амальгаму различного количества индия приведены в таблице.Если к марганцевой амальгаме индия добавлено менее 113, то не весь сплав МпНК прееращается в МпНР (опыт 4). Если индия добавлено более 503, то часть его выпадает в осадок и он в виде примеси входит в состав сплава Мгн (опыт 5).Выделяемую из гетерогенной марганец-индиевой амальгамы после извлечения...
Способ разливки сплавов системыникель-титан
Номер патента: 725321
Опубликовано: 23.03.1981
Авторы: Галиулин, Гранаткин, Ермаков, Качанов, Крапивин, Маркина, Науменко, Николаев, Соколов, Чебунин
МПК: B22D 23/02
Метки: разливки, системыникель-титан, сплавов
...пористости. Необходимость относительно высокого перегрева расплава над температурой ликвидус, Недостаточно высокая температура раэливкй в сочетании с практическим отсутствйем температурного интервала кристаллизации приводит к тсиу, что при эатвердевании металл вначале образует корку, которая отходит от стенки изложницы, образуя зазор, где поддерживается то же разрежение, что и в ваКуумной камере, Иэ-за этого обстоятельства теплопередача слитка проис" ходит главиьщ образсм излучением, что ,ставит серьезную проблему для получения слитков, обладаюцих качественной макроструктуроя, характаризуюпейсв мелкоэернистостью, отсутствием пористости и относительно небольшим объемом усадочнай раковины.Наличие в сплавах высокого содер" жания...
Литейный сплав на основе алюминия
Номер патента: 519486
Опубликовано: 30.06.1976
Авторы: Абрамов, Гуляев, Петров, Петрова
МПК: C22C 21/04
Метки: алюминия, литейный, основе, сплав
...кгс/мм удлинение,ния механичесплав, соде 36 - 45 1 - 3 ких свойств и жащий кремТабл воиства сплава при лит в кокил ем относительное остояние сплав предел прочности,кгс/ммкределочностигс/ммй относительноеудлинение % инение, ое 8,0 2,0 осле лить После з ки 1 осле зстарен алки и искусственног Тб Алюминий Однако известнь очно высокими Сплав при литье в Предел прочн Относительное С целью повыше ехнологичности в8 - 113 - 40,15 - 0,350,1 - 0,30,1 - 0,250,01 - 0,1Остальноеадает недостаи свойствами МедьМагнийМарганецТитанЦирконийХромНиобийКадмийНатрийКалийКальцийБарийАлюминийВ таблице приво сплава. 0,1 - 0,7 0,1 - 0,40,02 - 0,2 0,02 - 0,2 0,05 - 0,4 0,01 - 0,3 0,02 - 0,6 0,005 - 0,20,001 - 0,10,005 - 0,1 0,005 - 0,1 Остальное ены свойства...
Литейный сплав на основе алюминия
Номер патента: 538046
Опубликовано: 05.12.1976
Авторы: Иванов, Куценок, Миронов, Молчанов, Фролова, Хряпин, Шеламов
МПК: C22C 21/04
Метки: алюминия, литейный, основе, сплав
...темпеБринеппю данного сплаваКроме того, теппопрочностаточно высока,10 Цепь изобретения - повышение прочностных свойств при комнатной и повышенныхтемпературах при сохранении высокогоуровня пластичных характеристик. Дпя зтого в сплав на основе алюминия, содержа, 15 ший кремний, медв, магний, никепь, маргаю нец,фосфор, допопнитепьно вводят титан мм при спедуюшем соотношении, вес.%;Кремний 11 13Медь 2320 Магнии О, 3-0,6Н 2-30,3-0,5Ф 0,1-1Т О, 15-0,325 А Остальное538046 Составитель Л. ШевелеваРедактор О, Филиппова Техред О. Луговая Корректор Н. Бугакова Заказ 5678/16 Тираж 759 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж 35, Раушская набд. 4/5 Филиал ППП Патенг, г....
