Устройство для регулирования расхода воздуха
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ РАСХОДА ВОЗДУХА, содержащее регулировочные пластины, закрепленные на регуляторе расхода воздуха установленном в воздуховоде, отличающееся тем, что, с целью повышения надежности в работе устройства, регулятор расхода воздуха выполнен в виде стержня, установленного с возможностью поворота параллельно стенкам воздуховода, при этом регулировочные пластины закреплены на стержне под острым углом относительно его оси.
Описание
Целью изобретения является повышение надежности в работе устройства.

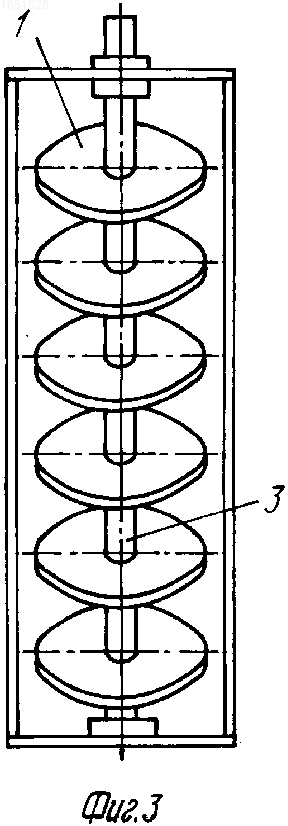

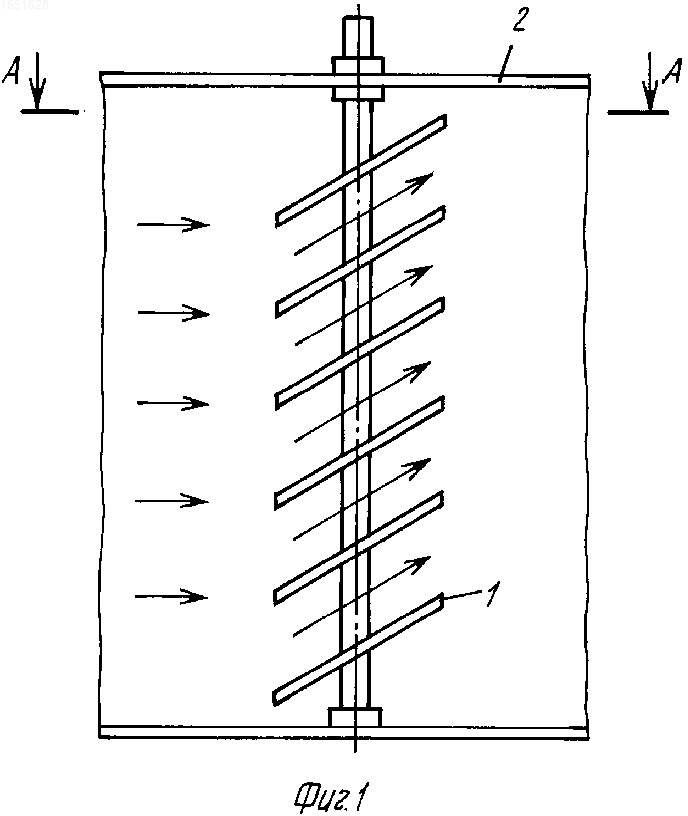

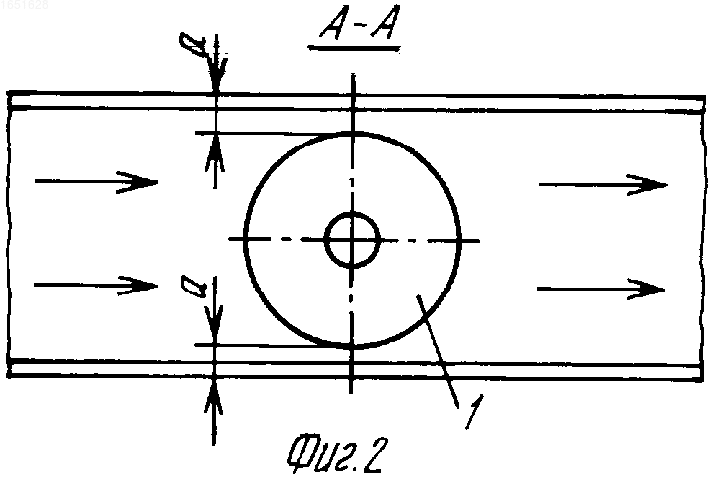

На фиг. 1 изображено устройство для регулирования расхода воздуха; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, вид сбоку.
Устройство для регулирования расхода воздуха содержит регулировочные пластины 1, закрепленные на регуляторе расхода воздуха, установленном в воздуховоде 2. Регулятор расхода воздуха выполнен в виде стержня 3, установленного с возможностью поворота и параллельно стенкам воздуховода 2. Регулировочные пластины 1 закреплены на стержне 3 под острым углом к его оси.
Устройство работает следующим образом. Поворотом регулятора расхода воздуха при помощи регулировочных пластин 1 регулируют направление и расход высокотемпературного газового потока в печах гомогенизации для равномерного нагрева садки по высоте.
Надежность устройства при работе в высокотемпературном газовом потоке повышается за счет непосредственного крепления регулировочных пластин 1 к стержню 4. (56) Авторское свидетельство СССР N 536311, кл. F 24 F 13/18, 1974.
Авторское свидетельство СССР N 813091, кл. F 24 F 13/10, 1981.
Изобретение относится к вентиляции и может быть использовано для управления высокотемпературным газовым потоком в газовых печах гомогенизации для равномерного нагрева садки по высоте. Целью изобретения является повышение надежности в работе устройства. Устройство для регулирования расхода воздуха содержит регулировочные пластины 1, закрепленные на регуляторе расхода воздуха, установленном в воздуховоде 2. Регулятор расхода воздуха выполнен в виде стержня 3, установленного с возможностью поворота и параллельно стенкам воздуховода 2. Регулировочные пластины закреплены на стержне 3 под острым углом относительно его оси. 3 ил.
Рисунки
Заявка
4778619/29, 08.01.1990
Белокалитвинский металлургический завод
Царев М. В, Батаков Н. П
МПК / Метки
МПК: F24F 13/10
Опубликовано: 15.02.1994
Код ссылки
