Манипулятор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. МАНИПУЛЯТОР, содержащий полый корпус с установленными в нем приспособлениями для хранения и перемещения объектов, отличающийся тем, что, с целью расширения технологических возможностей, приспособление для хранения выполнено в виде куполообразного лотка, а приспособление для перемещения выполнено в виде трубки, оканчивающейся капилляром, установленной на корпусе с возможностью перемещения и подпружиненной относительно последнего, при этом трубка имеет упругий участок и соединена с пневмомагистралью, а на трубке закреплена магнитопроводящая пластина, имеющая возможность взаимодействия с электромагнитом, установленным на корпусе, причем корпус заполнен рабочей средой и в нем выполнено выходное отверстие.
2. Манипулятор по п.1, отличающийся тем, что электромагнит выполнен в виде катушки, установленной на П-образном сердечнике с полюсными наконечниками, имеющими возможность контактирования с упомянутой магнитопроводящей пластиной.
Описание
Целью изобретения является расширение технологических возможностей манипулятора.

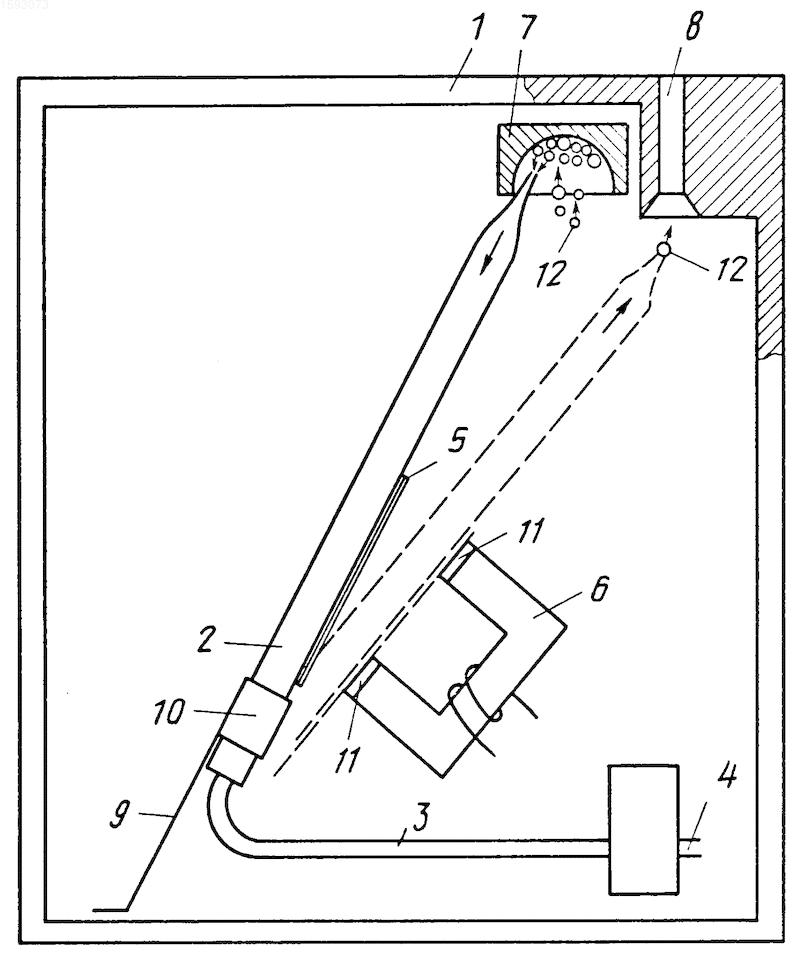

На чертеже изображено устройство, общий вид.
Манипулятор содержит полый корпус 1, трубку 2, оканчивающуюся капилляром и соединенную упругим участком 3 с пневмомагистралью 4. На трубке 2 закреплена магнитопроводящая пластина 5. Электромагнит 6 установлен на корпусе 1 и выполнен в виде катушки с П-образным сердечником. Куполообразный лоток 7 установлен на корпусе 1, в нем же выполнено выходное отверстие 8. Трубка 2 подпружинена плоской пружиной 9, один конец которой закреплен на корпусе 1, а второй - на кольце 10, установленном на трубке 2. Полюсные наконечники 11 выполнены проводящими и вместе с подводящими проводниками образуют разомкнутую электрическую цепь. Объектами манипулирования являются микросферы 12. Корпус 1 заполнен рабочей средой, более тяжелой чем микросферы, и может быть выполнен разъемным.
Устройство работает следующим образом.
Микросферы 12 загружают в корпус 1, помещая их в лоток 7. Затем пневмомагистраль 4 соединяют с источником пониженного давления, в результате чего одна из микросфер 12 присасывается трубкой 2. Включают электромагнит 6, который притягивает магнитопроводящую пластину 5. Упругий участок 3 трубки 2 позволяет последней отклониться в положение, показанное пунктиром. Магнитопроводящая пластина 5 через полюсные наконечники 11 замыкает электрическую цепь, и полученный сигнал соединяет пневмомагистраль 4 с источником повышенного давления. Микросфера 12 отделяется от трубки 2 и через выходное отверстие 8 поступает на рабочую позицию. Электромагнит 6 отключается, и плоская пружина 9 возвращает трубку 2 в исходное положение. Затем цикл может быть повторен.
При работе с тяжелыми микросферами манипулятор переворачивается на 180о.
(56) Авторское свидетельство СССР N 199302, кл. B 25 J 21/00, 1967.
Изобретение относится к машиностроению и может быть использовано для манипулирования микросферами. Целью изобретения является расширение технологических возможностей. Устройство содержит полый корпус 1 с выходным отверстием 8, трубку 2 с упругим участком 3, соединенную с пневмомагистралью 4, магнитопроводящую пластину 5, электромагнит 6, куполообразный лоток 7, плоскую пружину 9, кольцо 10, полюсные наконечники 11. Корпус 1 заполнен жидкостью. При работе устройства электромагнит 6 притягивает трубку 2 вместе с присосанной микросферой 12. После этого пневмомагистраль 4 от источника низкого давления подключается к источнику высокого давления, микросфера 12 отделяется от трубки 2 и через выходное отверстие 8 попадает на рабочую позицию, электромагнит 6 отключается и плоская пружина 9 возвращает трубку 2 в исходное положение. 1 з.п. ф-лы, 1 ил.
