Шлифовальный круг
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ШЛИФОВАЛЬНЫЙ КРУГ, содержащий абразивные зерна, полые корундовые сферические частицы и керамическую связку, отличающийся тем, что, с целью повышения производительности и качества обработки, объемная масса сферических частиц составляет 1,4 1,6 г/см3.
Описание
Цель изобретения повышение производительности и качества обработки путем повышения режущей способности шлифовального круга.

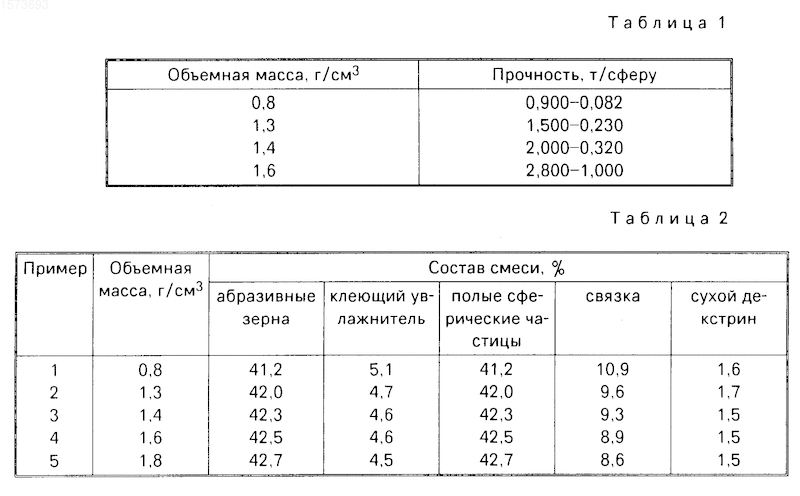

Предлагаемый шлифовальный круг содержит абразивные зерна, полые корундовые сферические частицы с объемной массой 1,4-1,6 г/см3 и керамическую связку. Толщина стенок полых сфер составляет от 60 до 230 мкм. При увеличении объемной массы полых частиц повышается их прочность за счет роста толщины стенок. В процессе шлифования кругом на мере разрушения полых частиц образуются поры, которые с одной стороны обеспечивают отвод стружки, а с другой стороны активно участвует в резании, создавая дополнительный режущий эффект благодаря острым краям стенок разрушения полых сфер, что повышает производительность обработки в 2-3 раза. В табл. 1 представлена прочность полых сферических частиц с различной объемной массой.
В табл. 2 приведены примеры конкретного выполнения шлифовального круга.

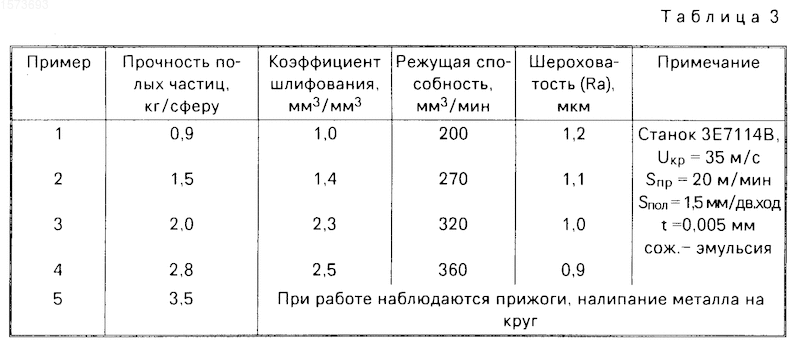

Для определения эксплуатационных показателей были изготовлены круги ПП 250х20х76, содержащие состав смеси, указанный в примерах 1-5, и подвергшиеся испытаниям в лабораторных условиях. Результаты испытаний представлены в табл. 3.
Из табл. 3 видно, что шлифовальные круги, изготовленные с составом смеси, указанным в примерах 1-2, имеют коэффициент шлифования, который в 1,7-2 раза меньше коэффициента шлифования кругов с составом смеси, указанным в примерах 3-4, а режущую способность в 1,3-1,5 раза меньше режущей способности кругов с составом, указанным в примерах 3-4.
Дальнейшее увеличение объемной массы полых частиц, способствующее повышению их прочности шлифовального круга, нецелесообразно, так как приводит к появлению прижогов на обрабатываемой поверхности.
Изобретение относится к производству абразивных инструментов, в частности шлифовальных кругов на керамической связке. Цель изобретения повышение производительности и качества обработки. Шлифовальный круг содержит абразивные зерна, полые корундовые сферические частицы с абразивной массой 1,4-1,6 г/см3 и керамическую связку. 3 табл.
Рисунки
Заявка
3922175/63, 01.07.1985
Ленинградское научно-производственное объединение по абразивам и шлифованию
Эфрос М. Г, Федотова С. М, Корчагина Н. Д, Иваницкий Ю. В, Певзнер И. З, Карлин В. В, Хижняк Н. П, Буров В. С, Коломазин В. М, Довгаль Э. Я
МПК / Метки
МПК: B24D 3/34
Метки: круг, шлифовальный
Опубликовано: 10.12.1995
