Клеевая композиция

КЛЕЕВАЯ КОМПОЗИЦИЯ, включающая эфир -цианакриловой кислоты, пропансультон и гидрохинон, отличающаяся тем, что, с целью повышения срока хранения при 18 25^oС, она дополнительно содержит хлорангидрид циансорбиновой кислоты при следующем соотношении компонентов, мас.ч.
Эфир a -цианакриловой кислоты 100
Хлорангидрид циансорбиновой кислоты 0,1 0,2
Пропансультон 0,1 0,2
Гидрохинон 0,01 0,05

Изобретение относится к получению стабильных клеевых композиций, используемых в различных областях техники, например оптике, приборостроении и др. для крепления деталей из различных материалов при сборке узлов и элементов аппаратуры.
Цель изобретения повышение срока хранения при 18-25^оС.
В композиции используется в качестве стабилизирующей добавки хлорангидрид циансорбиновой кислоты, который получают путем взаимодействия циансорбиновой кислоты и пятихлористого фосфора при молярном соотношении 1:1 в серном эфире при 20 5^оС в течение 48 ч с последующим выделением продукта перегонкой в вакууме.
Композиция может содержать термостойкие добавки, например аллилциансорбинат в количестве 1-10 мас.ч. загустители, например форполимер -цианакриловой кислоты в количестве 50-70 мас.ч.
П р и м е р 1. Для приготовления композиций используют эфир -цианакриловой кислоты с содержанием основного вещества не менее 97% (регламент N 6-8), влаги не более 0,1% пропансультон с содержанием основного вещества не менее 98% (ТУ 6-09-4266-76), гидрохинон с содержанием основного вещества не менее 98% (ГОСТ 19-627-74), хлорангидрид циансорбиновой кислоты с температурой кипения 133-135^оС/20 мм рт.ст. соответствующей литературным данным.
Композицию готовят путем смешения 100 мас.ч. этилового эфира -цианакриловой кислоты (ЭЦА), 0,05 мас. ч. гидрохинона (ГХ), 0,1 мас.ч. пропансультона (ПС), 0,1 мас.ч. хлорангидрида циансорбиновой кислоты (ЦСХ), перемешивание продолжают до полного растворения компонентов. Вязкость композиции 3,6 10^-6 м²/с.
Время схватывания композиции определяют на образцах из стали 12Х18Н10Т. Перед нанесением клея склеиваемые поверхности притирают микропорошком М-28 (ГОСТ 3647-80), (Р_а 0,32-1,25 мкм), затем обезжиривают двухкратной промывкой ацетоном и сушат на воздухе в течение 15 мин. За время схватывания принимают минимальное время, в течение которого нижняя часть образца не отделяется от верхней под действием собственной массы.
Предел прочности при сдвиге определяют по ГОСТ 14759-69 на образцах из стали 12Х18Н10Т при скорости перемещения подвижного захвата испытательной машины 20 мм/мин. Испытания проводят через 24 ч после склеивания.
Теплостойкость определяют следующим образом: склеенные образцы после выдержки в течение 24 ч при комнатной температуре прогревают в термокамере с температурой 125^оС в течение 1 ч, извлекают из камеры и сразу же определяют предел прочности при сдвиге по ГОСТ 14759-69.
Указанные свойства определяют после приготовления композиции (исходные свойства) и после хранения в течение 2 лет при комнатной температуре.
Композицию хранят в газо-, влагопроницаемых флаконах из полиэтилена (ГОСТ 16337-77) в условиях, исключающих попадание прямых солнечных лучей. Относительная влажность окружающей среды в течение срока хранения от 25 до 90% температура от 15 до 30^оС.

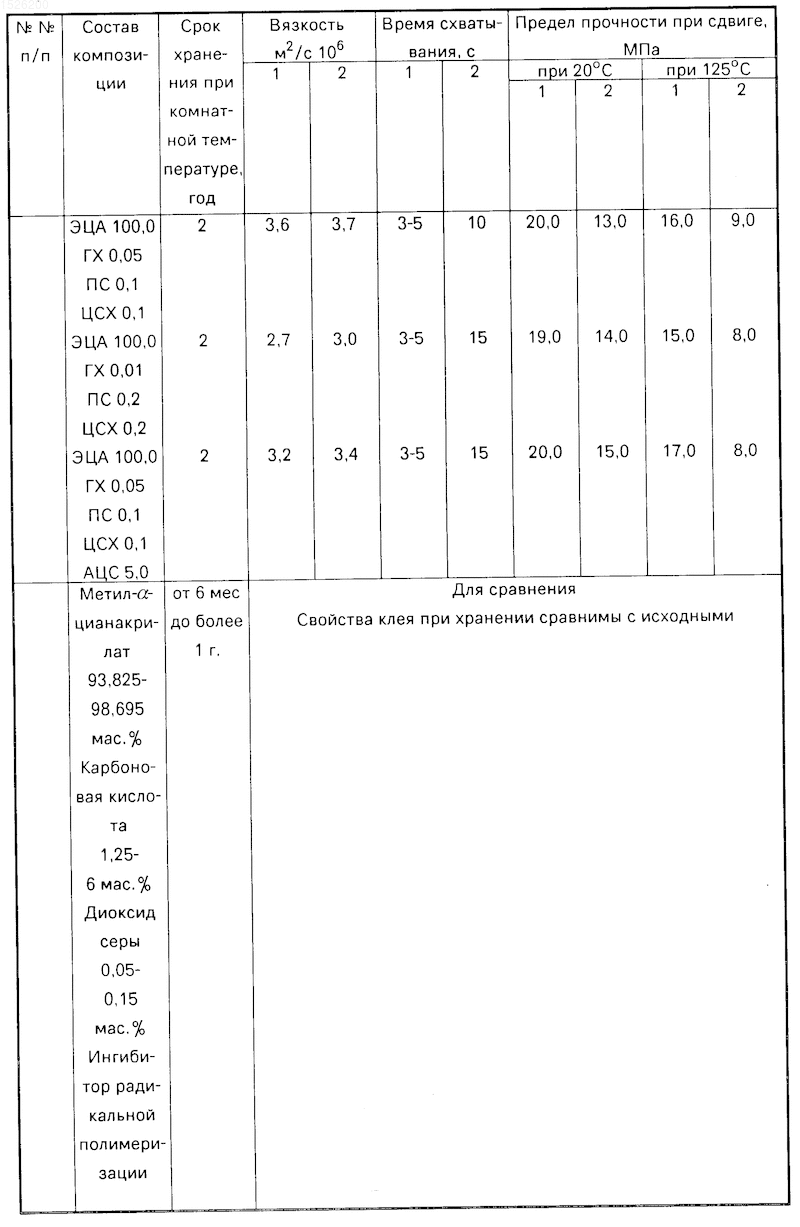

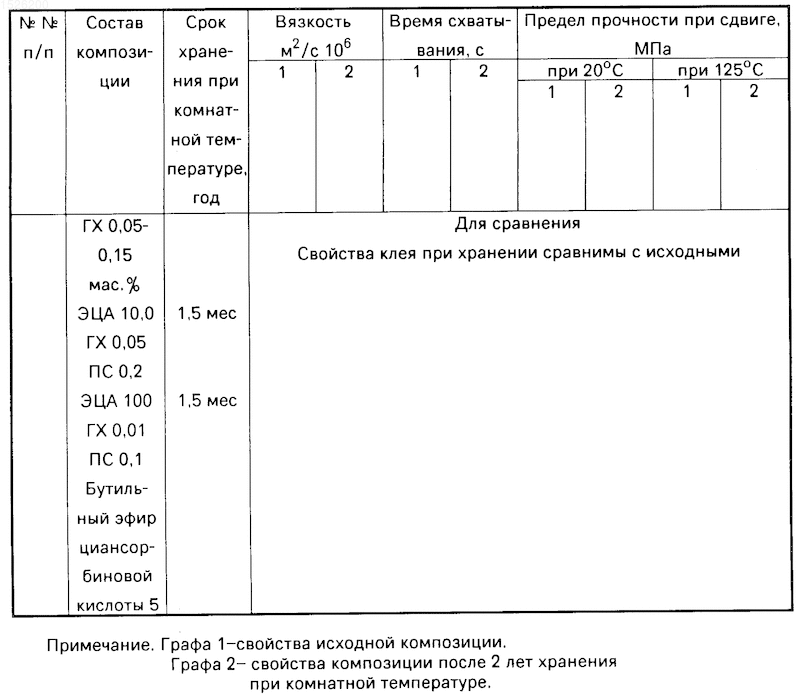

Свойства композиции приведены в таблице.
П р и м е р 2. Композицию готовят по примеру 1, только используют 100 мас. ч. аллилового эфира -цианакриловой кислоты (АЦА), 0,01 мас.ч. ГХ, 0,2 мас.ч. ПС и 0,2 ЦСХ. Вязкость композиции 2,7 10^-6 м²/с.
Композицию испытывают по примеру 1. Результаты испытаний приведены в таблице.
П р и м е р 3. Композицию готовят по примеру 1, только дополнительно вводят 5 мас. ч. аллилциансорбината (АЦС). Вязкость композиции 3,2 х 10^-6 м²/с. Композицию испытывают по примеру 1. Результаты приведены в таблице.
Преимуществом данной композиции является также и то, что она не вызывает коррозию склеенных металлических элементов, для ее приготовления не требуется многократная перегонка и осушка компонентов композиции, для достижения длительного срока хранения не требуется создания специальных условий, исключающих возможность перепадов температуры и влажности и использования герметичной тары.
Изобретение относится к области получения стабильных клеевых композиций, используемых в различных областях техники, например оптике, приборостроении и др., для крепления деталей из различных материалов при сборке узлов и элементов аппаратуры. Изобретение позволит повысить срок хранения композиции при комнатной температуре до 2 лет за счет дополнительного содержания стабилизирующей добавки - хлорангидрида циансорбиновой кислоты. Клеевая композиция содержит, мас.ч.: эфир кислоты 100; хлорангидрид циансорбиновой кислоты 0,1 - 0,2; пропансультон 0,1 - 0,2; гидрохинон 0,01 - 0,05. 1 табл.
