Способ сборки рефлектора антенны
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ СБОРКИ РЕФЛЕКТОРА АНТЕННЫ, включающий установку на стапеле узловых шаровых вставок каркаса, размещение между ними труб каркаса и закрепление на узловых шаровых вставках труб каркаса и панелей отражающей поверхности, отличающийся тем, что, с целью упрощения сборки рефлектора и снижения материалоемкости, в качестве узловых шаровых вставок используют усеченные шары и устанавливают их на стапеле с возможностью вращения, трубы каркаса устанавливают между плоскими участками усеченных шаров, после чего усеченные шары поворачивают и устанавливают следующие трубы каркаса, затем усеченные шары, расположенные на лицевой стороне каркаса, поворачивают, устанавливая плоские участки перпендикулярно нормали к отражающей поверхности, закрепляют трубы каркаса на усеченных шарах, а панели отражающей поверхности - на их плоских участках.
Описание
Цель изобретения упрощение сборки конструкции рефлектора и снижение материалоемкости.

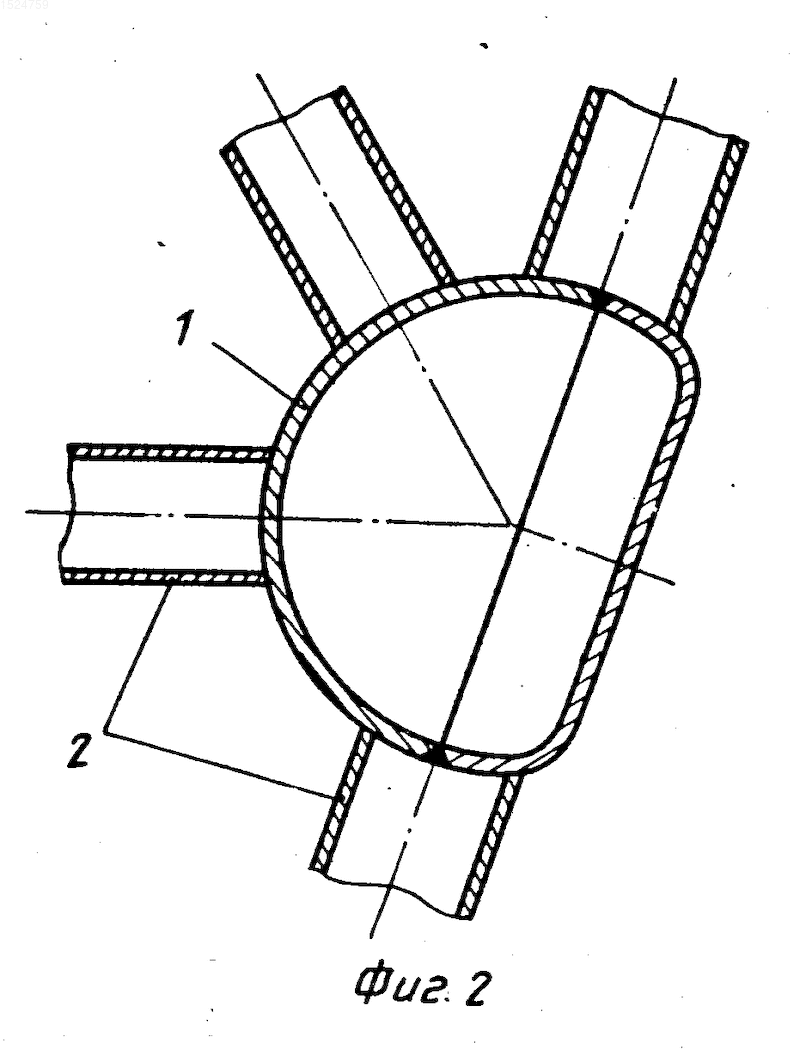

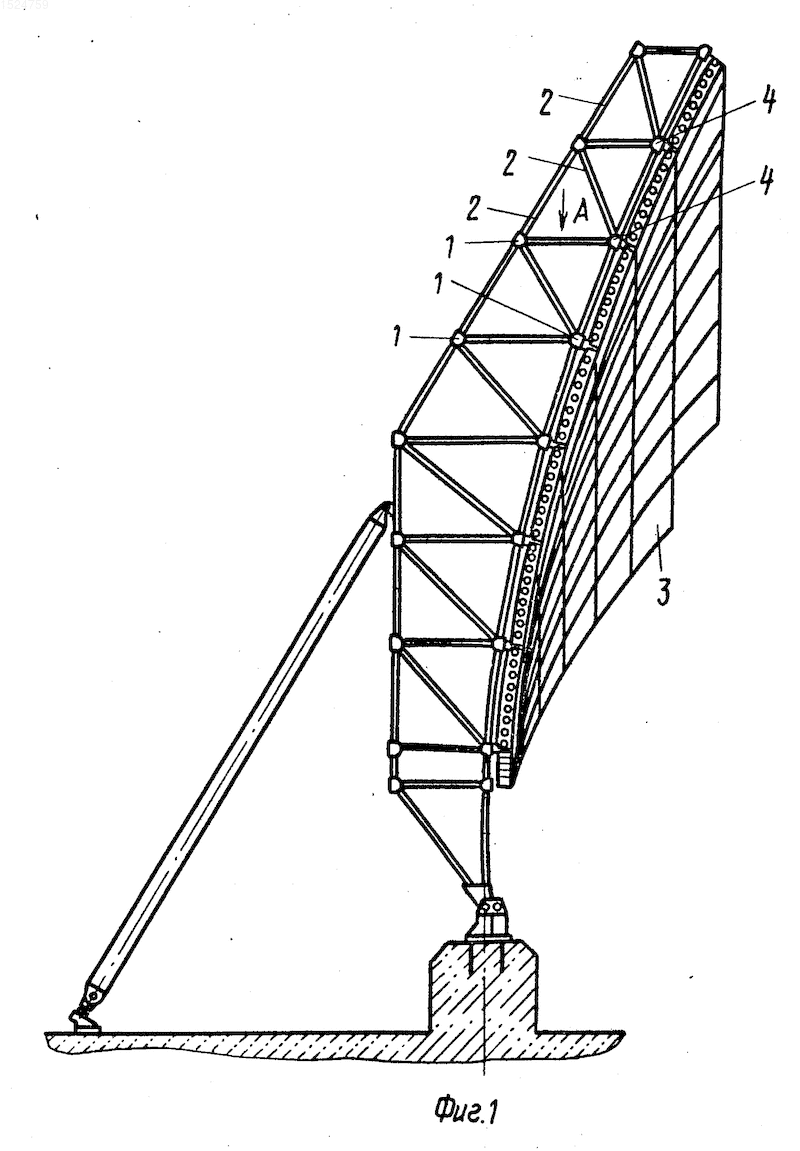

На фиг.1 показан рефлектор антенны, общий вид; на фиг.2 вид по стрелке А на фиг.1.
Способ сборки рефлектора антенны заключается в следующем. На стапеле устанавливают узловые шаровые вставки 1, выполненные в виде усеченных шаров, и закрепляют с возможностью вращения. Трубы каркаса 2 устанавливают между плоскими участками усеченных шаров, после чего усеченные шары поворачивают и устанавливают следующие трубы каркаса 2, затем усеченные шары, расположенные на лицевой стороне каркаса поворачивают, устанавливая плоские участки перпендикулярно нормали с отражающей поверхности 3. Трубы каркаса 2 закрепляют, например сваркой, на усеченных шарах, а панели отражающей поверхности 3 на их плоских участках через элементы крепления 4.
Изобретение относится к антенной технике. Цель изобретения - упрощение сборки конструкции рефлектора и снижение материалоемкости. На стапеле устанавливают узловые шаровые вставки, выполненные в виде усеченных шаров 1, и закрепляют их с возможностью вращения. Трубы 2 каркаса устанавливают между плоскими участками усеченных шаров 1. После этого усеченные шары 1 поворачивают и устанавливают следующие трубы 2 каркаса. Затем усеченные шары 1, расположенные на лицевой стороне каркаса, поворачивают, устанавливая плоские участки перпендикулярно нормали с отражающей поверхности 3. Трубы 2 каркаса закрепляют, например сваркой, на усеченных шарах 1, а панели отражающей поверхности 3 закрепляют на их плоских участках через эл-ты крепления 4. 2 ил.
