Развальцовыватель труб
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1518995
Авторы: Абдрахманов, Илясов, Мелинг, Мухаметшин
Формула
РАЗВАЛЬЦОВЫВАТЕЛЬ ТРУБ, содержащий размещенный в полом корпусе конусный опорный ролик, а также расположенные равномерно по окружности с возможностью взаимодействия с опорным роликом конусные вальцующие ролики со средствами удерживания их от выпадения, при этом вершины конусов роликов обращены в ту же сторону, что и вершина конуса опорного ролика, отличающийся тем, что с целью повышения надежности и расширения технологических возможностей путем обеспечения развальцовки длинномерных труб, он снабжен жестко закрепленным в корпусе упорным подшипником, опорный ролик зафиксирован в корпусе от осевого перемещения посредством упорного подшипника, средства удерживания от выпадения вальцующих роликов выполнены в виде упорных подшипников с каналами, при этом опорный ролик и упорный подшипник выполнены с продольными сквозными канавками, сообщающимися с полостью корпуса и каналами упорных подшипников для подачи охлаждающей среды.
Описание
Цель изобретения повышение надежности и расширение технологических возможностей.

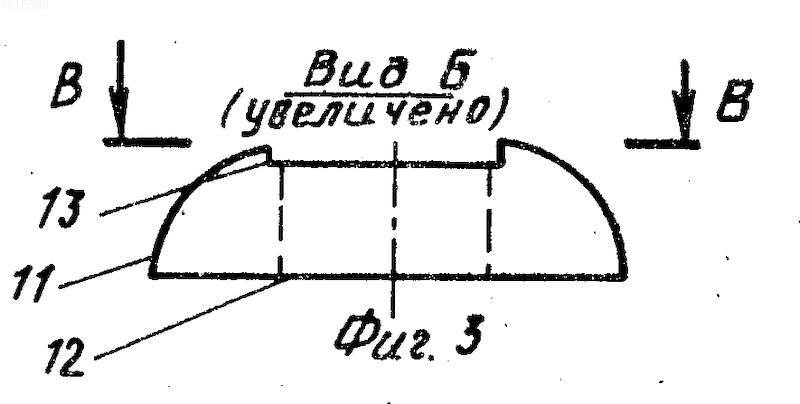

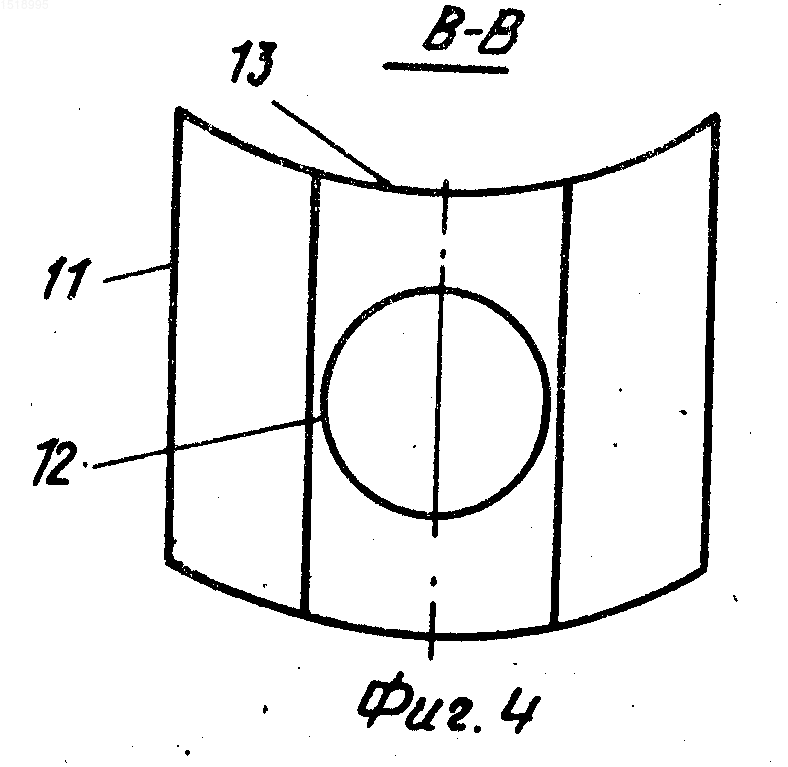

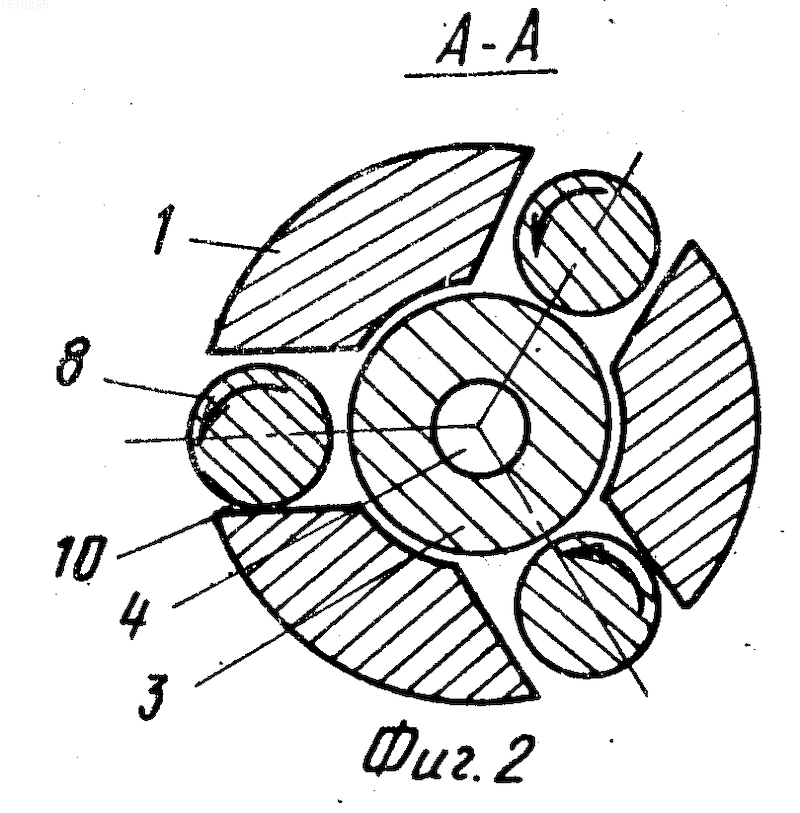

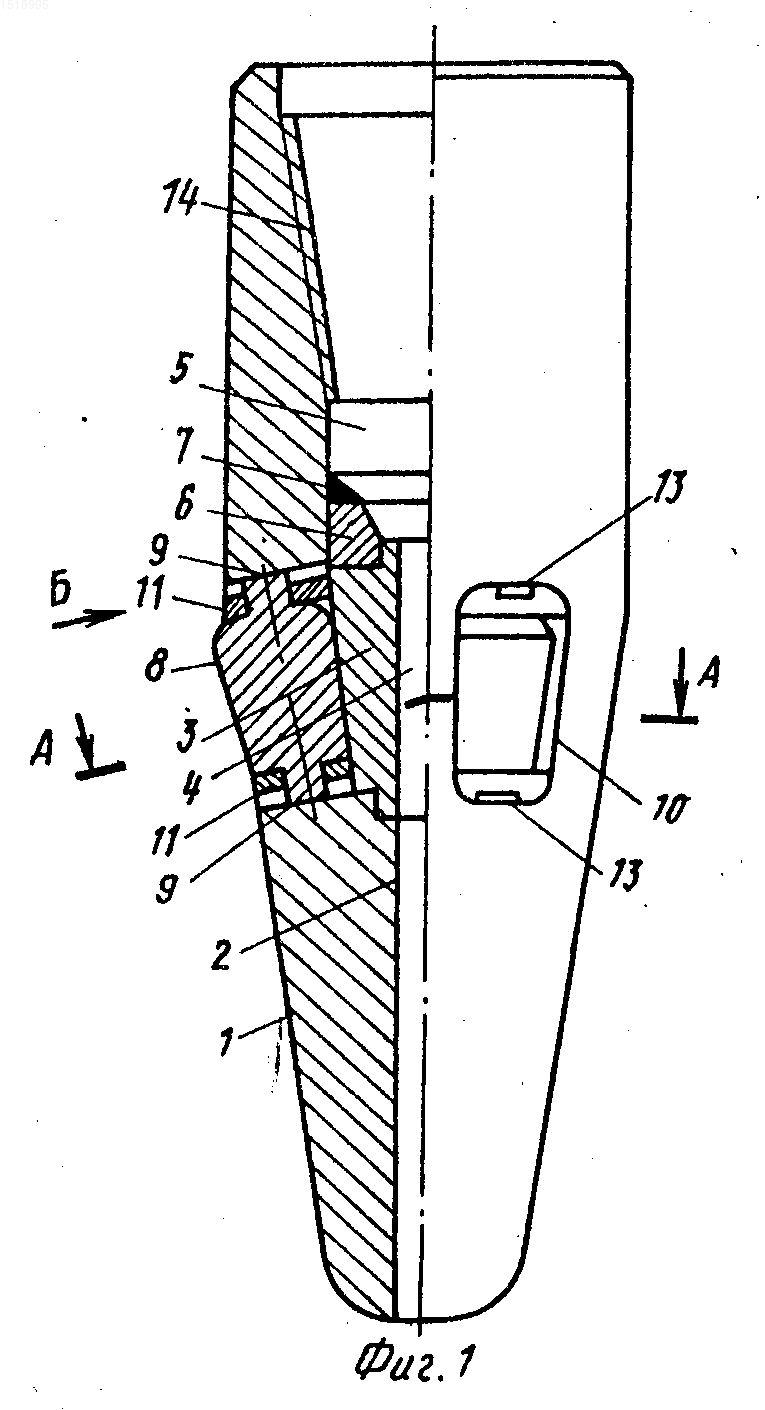

На фиг. 1 изображен развальцовыватель, частичный продольный разрез; на фиг. 2 сечение А-А на фиг. 1; на фиг. 3 упорный подшипник для вальцующих роликов, вид по стрелке Б на фиг. 1; на фиг. 4 разрез В-В на фиг. 3.
Развальцовыватель включает полый корпус 1 с центральным каналом 2, в котором размещен с возможностью вращения опорный ролик 3 со сквозным центральным каналом 4. Опорный ролик 3 установлен в кольцевой полости 5. От продольных перемещений опорный ролик 3 зафиксирован упорным подшипником 6, который жестко прикреплен к корпусу, например, сварным швом 7. Вальцующие ролики 8 с цапфами 9 размещены в окнах 10 корпуса и своими рабочими поверхностями контактируют с опорным роликом 3. Вальцующие ролики 8 удерживаются от выпадения упорными подшипниками 11 с отверстиями 12. Для поступления охлаждающей жидкости к торцам цапф 9 на упорных подшипниках 11 выполнены пазы 13. Верхний конец корпуса 1 оканчивается внутренней присоединительной резьбой 14.
Работа осуществляется следующим образом.
Развальцовыватель спускают в скважину на колонне бурильных труб. При достижении заданной глубины, где находится место, подлежащее раздаче, его вращают, создавая на него осевую нагрузку.
При этом вальцующие ролики 8, касаясь внутренних вмятин трубы за счет осевого давления и раскатки, раздают их и устраняют вмятины, направленные внутрь трубы. Таким образом, происходит одновременная развальцовка вмятин и калибровка внутренних стенок трубы.
В процессе вращения корпуса 1 вальцующие ролики 8, касаясь стенок трубы (на чертежах не показана), также вращаются вокруг собственных осей и за счет реакции радиальных сил трубы опираются на опорный ролик 3. На одном ролике 3 радиальные силы от вальцующих роликов 8 концентрируются и взаимно уравновешиваются, при этом также передается их вращающий момент опорному ролику 3, за счет чего и происходит вращение последнего.
При этом каждый вальцующий ролик 8 в отдельности испытывает тангенциальную силу, вызывающую вращение его вокруг своей оси с двух сторон, как со стороны трубы-перекрывателя, так и со стороны опорного ролика 3, вращаемого другими вальцующими роликами 8, что дает дополнительную возможность прокатывания вальцующего ролика 8 при преодолении препятствия в виде вмятины, направленной внутрь трубы.
Все устройство и его трущиеся поверхности в отдельности охлаждаются жидкостью, например водой, а к торцам цапф 9 жидкость поступает через пазы 13, где происходит местная циркуляция жидкости.
Использование устройства, например, в условиях скважины позволяет выполнить объем работ за одну спуско-подъемную операцию, сократить время на развальцовку, а главное повысить надежность в работе за счет уменьшения сил трения и улучшенного охлаждения и в результате исключить дополнительные спуско-подъемные операции. Устройство может быть использовано при развальцовке труб любой длины.
Изобретение относится к обработке металлов давлением и может быть использовано для расширения труб и выправления вмятин, например, в нефтегазодобывающей промышленности. Цель изобретения - повышение надежности и расширение технологических возможностей. В полом корпусе 1 установлен упорный подшипник 6 для опорного ролика 3. Последние выполнены полыми. Благодаря этому при работе устройства улучшается охлаждение трущихся частей и снижение потерь на трение. При работе устройство опускается в скважину и при вращении его вальцующие ролики 8, касаясь стенок трубы, за счет осевого давления и раскатки раздают стенки, устраняя вмятины. 4 ил.
Рисунки
Заявка
4360941/27, 06.01.1988
Татарский государственный научно-исследовательский институт нефтяной промышленности
Абдрахманов Г. С, Ильясов М. С, Мелинг К. В, Мухаметшин А. А
МПК / Метки
МПК: B21D 39/10
Метки: развальцовыватель, труб
Опубликовано: 10.04.1995
