Устройство для измельчения сыпучих материалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1511921
Автор: Кафанов
Формула
1. УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ, содержащее рабочую камеру с загрузочным и разгрузочным патрубками, внутри которой размещен рабочий орган в виде гибкой спирали, один конец которой укреплен на валу электродвигателя, а другой подвижно закреплен под загрузочным патрубком, отличающееся тем, что, с целью повышения интенсификации помола, рабочий орган установлен в камере аксиально с кольцевым зазором в вертикальном положении с возможностью прогиба и заполнен мелющими телами.
2. Устройство по п.1, отличающееся тем, что, с целью устранения застойной зоны, рабочий орган в нижней части выполнен с обратной навивкой.
Описание
Целью изобретения является повышение интенсификации помола.

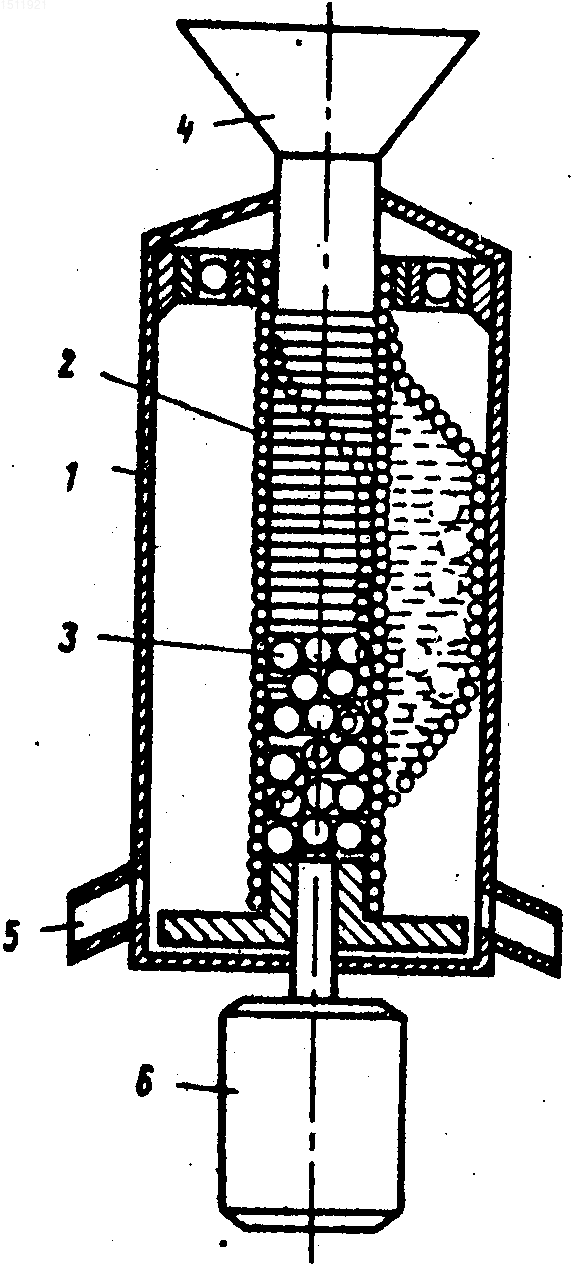

На чертеже изображено устройство для измельчения сыпучих материалов, поперечное сечение.
Устройство содержит камеру 1, в которой размещен рабочий орган, выполненный в виде винтовой спирали 2, в которую помещены мелющие тела 3. В камере 1 выполнены загрузочный 4 и разгрузочный 5 патрубки. Винтовая спираль 2 верхним концом через подшипник прикреплена к камере, а нижним - через муфты связана с электродвигателем 6.
Работа устройства осуществляется следующим образом. Включается электродвигатель 6 и приводит во вращение спираль 2, во внутреннюю полость которой через загрузочный патрубок 4 подают исходный материал. Центробежная сила вращающейся спирали 2 отбрасывает материал и мелющие тела 3 к стенке спирали 2, последняя изгибается и прижимается к стенке камеры 1, перекатываясь по ней.
В этот момент происходит интенсивное измельчение материала. Вначале материал подвергается воздействию мелющих тел и сжатию в межвитковом пространстве спирали, а, выйдя за пределы рабочего органа определенной фракции, которую регулируют раскрытием витков, материал подвергается сдавливанию катящейся спирали 2 по стенке камеры 1. Во избежание образования застойных зон в нижней части камеры нижняя часть спирали выполнена обратной навивкой, т. е. благодаря ее шнековому эффекту материал поднимается и дробится дополнительно. Измельченный продукт удаляется из камеры через загрузочный патрубок 5.
Устройство позволяет получать тонкодисперсные порошки, за счет чего повышается их активация.
Изобретение относится к устройствам для измельчения сыпучих материалов и может быть применено в химической, горной, строительной и других отраслях промышленности. Цель изобретения - повышение интенсификации помола. Устройство для измельчения сыпучих материалов содержит камеру 1 с загрузочным 4 и разгрузочным 5 патрубками, вертикально размещенный в нем мелющий орган в виде винтовой спирали 2. Нижний конец спирали связан с валом привода, а верхний через подшипник закреплен на загрузочном патрубке. Разгрузочный патрубок расположен в нижней части корпуса. При вращении спирали и подаче материала ее равновесие нарушается, она выгибается и начинает катиться по внутренней поверхности корпуса. 1 з.п. ф-лы, 1 ил.
Рисунки
Заявка
4326258/33, 09.11.1987
Конструкторско-технологическое бюро "Мосоргстройматериалы"
Кафанов Л. С
МПК / Метки
МПК: B02C 19/22
Метки: измельчения, сыпучих
Опубликовано: 30.11.1994
Код ссылки
