Статор турбомашины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Статор турбомашины, содержащий корпус с закрепленным на нем защитным экраном, на внутреннюю поверхность которого нанесено огнезащитное покрытие, отличающийся тем, что, с целью повышения надежности в эксплуатации при возникновении титанового пожара, он снабжен кольцевым дефлектором и установленной перед ним перегородкой, соединенной с корпусом и имеющей окна.
Описание
Целью изобретения является повышение надежности в эксплуатации при возникновении титанового пожара.

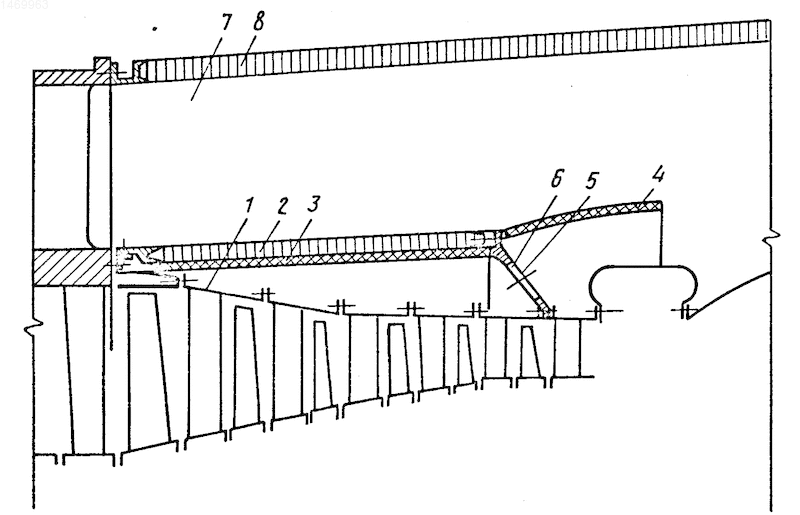

На чертеже изображен описываемый статор.
Статор турбомашины содержит корпус 1 с закрепленным на нем экраном 2, на внутреннюю поверхность которого нанесено огнезащитное покрытие 3. Статор снабжен кольцевым дефлектором 4 и установленной перед ним перегородкой 5, соединенной с корпусом 1 и имеющей окна 6. Экран 2 и дефлектор 4 расположены во втором контуре 7 двухконтурного двигателя между корпусом 1 и наружным кожухом 8. Экран 2 выполнен из звукопоглощающих перфорированных металлических или композиционных сотовых панелей, что вместе с противопожарной защитой обеспечивает снижение уровня шума, излучаемого турбомашиной. Огнезащитное покрытие 3 экрана 2 может быть выполнено, например, из герметика Виксинт У-4-21.
В случае возгорания титановых сплавов (титановый пожар), применяемых для изготовления деталей турбомашины, и прогорания корпуса 4 поток вместе с горящим расплавленным титаном передается в кольцевую полость под экраном 2 и под действием давления, созданного турбомашиной, выбрасывается через окна 6 в перегородке 5. Далее с помощью кольцевого дефлектора 4 горячие газы через выхлопное устройство второго корпуса 7 выбрасываются наружу.
Изобретение позволяет повысить надежность в эксплуатации ротора при возникновении титанового пожара в статоре турбомашины. На корпусе 1 статора закреплен экран 2, имеющий огнезащитное покрытие 3. Перед кольцевым дефлектором 4 установлена перегородка 5, в которой выполнены окна 6. Экран 2 и дефлектор 4 расположены во втором контуре 7 двухконтурного двигателя между корпусом 1 и наружным кожухом 8. При титановом пожаре при прогорании корпуса 1 поток вместе с горящим расплавленным титаном попадает под экран 2 и под действием давления выбрасывается через окна 6 в перегородке 5 и далее направляется дефлектором 4 в выхлопное устройство. 1 ил.
Рисунки
Заявка
4233504/06, 24.02.1987
Белов В. Е, Веселов С. И, Смирнов В. С, Тибатин Н. М
МПК / Метки
МПК: F01D 9/00
Метки: статор, турбомашины
Опубликовано: 20.10.1996
Код ссылки
<a href="https://patents.su/0-1469963-stator-turbomashiny.html" target="_blank" rel="follow" title="База патентов СССР">Статор турбомашины</a>
Огнезащитный вспучивающийся состав для покрытия
Номер патента: 568270
Опубликовано: 05.12.1978
Авторы: Кашин, Колганова, Коржов, Левитес, Московская, Таубкин, Фадеев
МПК: C09K 3/28
Метки: вспучивающийся, огнезащитный, покрытия, состав
