Способ формирования заряда вв
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1533451
Автор: Игбаев
Формула
Способ формирования заряда ВВ, включающий бурение скважины, заряжение ее ВВ с одновременным введением полых конусов, соединенных попарно с общим основанием, отличающийся тем, что, с целью формирования заряда, обеспечивающего заданную степень дробления путем регулирования энергетических характеристик взрыва, вершины попарно соединенных конусов смещают относительно вертикальной оси симметрии скважины.
Описание
Цель изобретения формирование заряда, обеспечивающего заданную степень дробления путем регулирования энергетических характеристик взрыва.

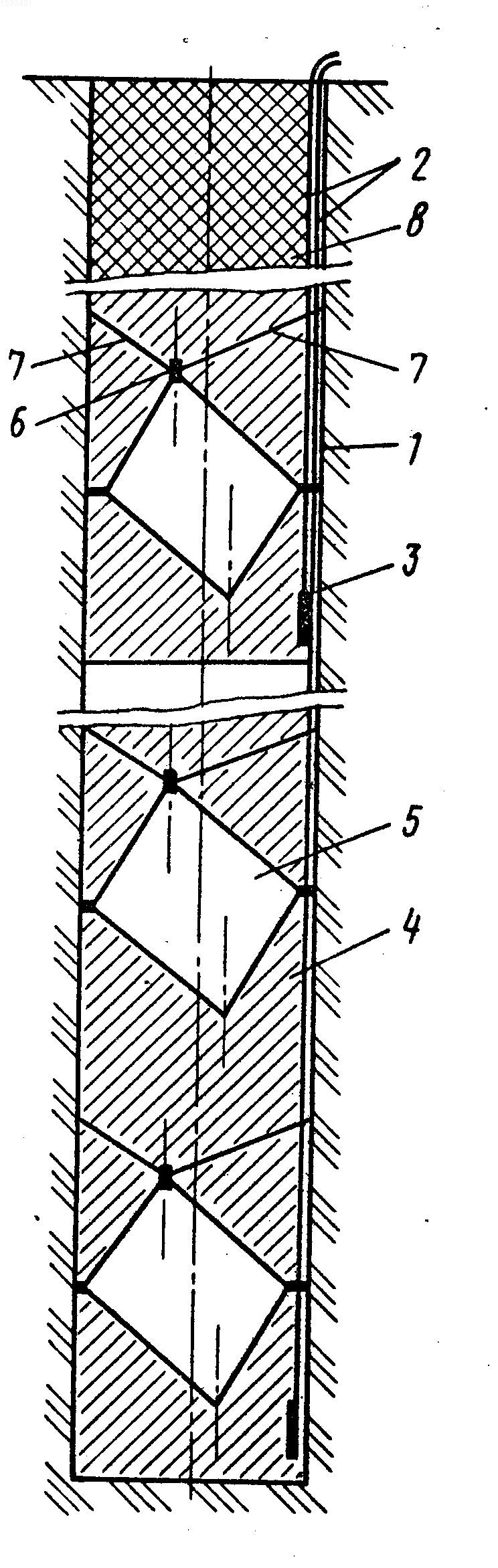

На чертеже представлен скважинный заряд со сдвоенными полыми конусами, соединенными между собой основаниями, поперечный разрез.
Заряжание скважины производят в следующем порядке. В скважину 1 опускают детонирующий шнур 2 с боевиком 3. Затем в скважину 1 засыпают 35 40 кг ВВ 4 и опускают сдвоенный полый конус 5, соединенный с основанием, и снова засыпают порцию ВВ 4 и т.д. В процессе зарядки полые сдвоенные конусы опускают в скважину с интервалом вне зависимости от положения детонирующего шнура. Центрирование сдвоенных полых конусов осуществляется за счет выступов 6 и хвостового оперения 7.
Далее оставляется воздушный промежуток и снова засыпается 35 40 кг ВВ 4, опускается на детонирующем шпуре 2 боевик 3, опускают сдвоенный полый конус 5, соединенный с основанием, и засыпают следующую порцию ВВ 4 и т.д. В конце зарядки засыпают забойку 8.
Диаметр полых конусов по их основанию изготавливают на 40 50 мм меньше диаметра скважин для инициирования заряда одним боевиком. Смещение вершины попарно соединенных основаниями корпусов относительно вертикальной оси симметрии может быть различным. Например, при диаметре скважины 250 мм диаметр полых конусов по основанию равен 200 мм и смещение вершин конусов составляет 20 40 мм относительно вертикальной оси.
В основу предлагаемого способа положена идея о возможности более эффективного в сравнении с известным управления действием взрыва за счет расположения сдвоенных полых конусов с общим основанием и размещения их в массе ВВ с интервалом. При инициировании такого заряда детонационные волны распространяются по длине скважины в виде удлиненного эллипса, с некоторым отставанием сфокусированная кумулятивная энергия от полых конусов с общим основанием создает дополнительный толчок (удар) перпендикулярно оси скважины. Таким образом, за короткий промежуток времени горные породы вокруг скважины подвергаются ударным воздействиям от обычной детонации и кумулятивного эффекта, создавая суперпозицию в напряженном массиве.
От сдвоенного полого конуса образуются два встречных потока продуктов взрыва, усиленных действием эффекта кумуляции. Величина потока зависит от смещения их относительно вертикальной оси. При сфокусировании энергии кумулятивных потоков от таких конусов образуется своеобразная газодинамическая струя, направленная перпендикулярно оси скважины, способствующая усиленному разрушению пород в месте концентрации потока газа по известному методу Дотриша. Для регулирования встречного потока кумулятивной энергии вершины конусов при соединении их основанием смещают, что достигается изменением длины образующей конуса, в результате этого основания конусов могут изменяться от круга до эллипса.
Изобретение относится к взрывным работам и может быть использовано при разработке полезных ископаемых, прокладке дорог, строительстве гидротехнических сооружений и т.п. Цель изобретения - формирование заряда ВВ, обеспечивающего заданную степень дробления путем регулирования энергетических характеристик взрыва. Для этого бурят скважину, заряжают ее ВВ с одновременным введением полых конусов, соединенных попарно с общим основанием. При этом вершины этих конусов смещают относительно вертикальной оси симметрии скважины. От сдвоенного конуса образуется два встречных потока продуктов взрыва, усиленных действием эффекта аккумуляции. При сфокусировании энергии кумулятивных потоков от таких конусов образуется газодинамическая струя, направленная перпендикулярно оси скважины, способствующая усиленному разрушению пород в месте концентрации потока газа. 1 ил.
Рисунки
Заявка
4393394/03, 15.03.1988
Казахский политехнический институт им. В. И. Ленина
Игбаев Т. М
МПК / Метки
МПК: F42D 3/04
Метки: заряда, формирования
Опубликовано: 20.10.1996
Код ссылки
