Способ извлечения палладия из кислых растворов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗВЛЕЧЕНИЯ ПАЛЛАДИЯ ИЗ КИСЛЫХ РАСТВОРОВ, преимущественно от переработки высокоактивных отходов, содержащих продукты деления и трансурановые элементы, включающий осаждение палладия при наложении электрического тока на углеродный волокнистый катод при потенциале 0,3 - 0,4 В (НВЭ), отличающийся тем, что, с целью повышения степени извлечения при высокой чистоте конечного продукта, осаждение проводят из раствора, содержащего азотную кислоту концентрацией 1 - 4 моль/л.
Описание
Целью изобретения является повышение степени извлечения и чистоты конечного продукта.
15 л раствора, моделирующего состав жидких радиоактивных отходов и содержащего 6
10-4 моль/л палладия, 1 10-3 моль/л рутения, 1 10-3 моль/л тербия, индикаторные количества изотопов циркония-95 и калифорния-249, 0,5 моль/л нитрата алюминия в 1 моль/л азотной кислоте, пропускали через электролизер с объемно-пористым катодом из углеграфитового волокнистого материала марки ВИНН-250 с линейной скоростью подачи 20 см/мин.Титановый корпус электролизера внутренним сечением 1 см2 служит токопроводом к углеграфитовому материалу, уплотненному в 2 раза и заполнявшему объем 5 мл. При этом потенциал катода +0,3 В (НВЭ). В качестве анода использовали спираль из платиновой проволоки. Анодное пространство отделено мембраной. Затем электролизер промывали 1 моль/л азотной кислотой (50 мл) при этом же значении потенциала и скорости подачи раствора 5 см/мин. Потом электролизер отключали, заполняли его 6 моль/л азотной кислотой, выдерживали в течение 1 ч (до полного растворения палладия) и смывали палладий 50 мл 6 моль/л азотной кислоты. Полученные результаты сведены в таблицу. Степень извлечения палладия
99,7% Степень концентри- рования палладия 300 Выход по току 75%Коэффициенты очистки: от элементов I, II и III групп, включая железо, алюминий, редкоземельные продукты деления и трансурановые элементы, не менее 103, от рутения - 13, от циркония - 5.
Аналогичные результаты получены при потенциале +0,4 В.
Дальнейшее увеличение потенциала вызывает понижение степени извлечения палладия, а уменьшение потенциала ниже 0,2 В ведет к снижению выхода по току и сильному газовыделению на электроде.

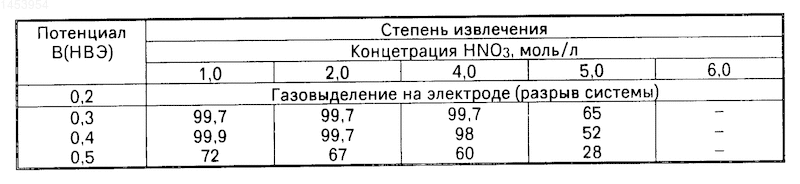

В таблице представлены данные о влиянии концентрации азотной кислоты и потенциала катода на степень извлечения палладия (%) при концентрации [Pd]= 60 мкг/л и скорости пропускания раствора 10 мл/мин/см2.
Снижение концентрации кислоты до 0,5 моль/л и ниже приводит к увеличению фонового тока и снижению выхода по току.
Таким образом, предлагаемый способ позволяет достигнуть полного извлечения палладия (не менее 99,7% вместо 40%) при получении высокой чистоты конечного продукта (например, очистка от железа не менее 103 вместо 3,3 x 102).
Изобретение касается выделения палладия из азотнокислых высокоактивных отходов, содержащих продукты деления и трансурановые элементы. Цель изобретения - повышение степени извлечения при высокой чистоте конечного продукта. Электрохимическое осаждение металличекого палладия осуществляют на углеродный волокнистый катод при потенциале (0,3 - 0,4) ВНВЭ в растворе азотной кислоты концентрацией 1 - 4 моль/л. В результате степень извлечения палладия составляет не менее 99,7% при получении высокой чистоты конечного продукта, в частности степень очистки от железа не менее 103. 1 табл.
Рисунки
Заявка
4292096/02, 30.07.1987
Косяков В. Н, Яковлев Н. Г, Власов М. М, Пискарев П. Е
МПК / Метки
МПК: C25C 1/20
Метки: извлечения, кислых, палладия, растворов
Опубликовано: 15.10.1994
Код ссылки
<a href="https://patents.su/0-1453954-sposob-izvlecheniya-palladiya-iz-kislykh-rastvorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ извлечения палладия из кислых растворов</a>
Способ получения селена высокой степени чистоты
Номер патента: 220240
Опубликовано: 10.09.1999
Авторы: Гиганов, Козьмин, Церекова, Янковская
МПК: C01B 19/02
Метки: высокой, селена, степени, чистоты
1. Способ получения селена высокой степени чистоты из селеносодержащих продуктов, например из технического селена, путем растворения исходного продукта в азотной кислоте с последующим извлечением селена из полученного раствора, восстановлением его до элементарного состояния, например, действием сернистого газа и вакуумной дистилляцией полученного продукта, отличающийся тем, что, с целью упрощения процесса и повышения степени чистоты конечного продукта, извлечение селена из раствора ведут путем его экстракции растворами вторичных или третичных алифатических аминов с последующей реэкстракцией растворами хлорида или нитрата аммония.2. Способ по п. 1, отличающийся тем, что селен...
Способ получения натриевой соли карбоксиметилцеллюлозы с высокими степенями замещения
Номер патента: 2001040
Опубликовано: 15.10.1993
Авторы: Иванникова, Мячина, Ротенберг
МПК: C08B 11/12
Метки: высокими, замещения, карбоксиметилцеллюлозы, натриевой, соли, степенями
...2,1:1, а нэ второй и последующих - 2;1,Предлагаемый способ осуществляется следующим образом,Порошкообразнуо целлюлозу (Ц) диспергируют в водно-органическом растворителе (например иэопропиловым спирте), затем е реактор добавляют порцию водного раствора гидрооксида натрия, перемешивают для дости;кения равномерной активации, добавляют первую порцию раствора монохлоруксусной кислоты ,МХУК) в органическом растворителе, например изопропаноле (молярное соотношение реагентов Ц: чдОН: МХУК составляют соответственно 7 2,1,1), нагревают реакционную смесь до 70-80 С и поддерживают эту температуру о течение 60-90 мин, затем массу охлаждают до температуры ниже 30 С, добавляют вторую порцию гидрооксида натрия в виде порошка или гранул, массу...
Способ получения пятиокиси ванадия высокой степени чистоты
Номер патента: 1208818
Опубликовано: 10.10.1995
Авторы: Гринберг, Добош, Мизин, Морозов, Петренко, Рузанова, Серебрякова, Сирина, Фотиев, Шамис, Шестаковский
МПК: C22B 34/22
Метки: ванадия, высокой, пятиокиси, степени, чистоты
1. СПОСОБ ПОЛУЧЕНИЯ ПЯТИОКИСИ ВАНАДИЯ ВЫСОКОЙ СТЕПЕНИ ЧИСТОТЫ из ванадийсодержащего сырья, включающий обжиг, кислотную обработку обожженного материала, отделение твердой фазы от растворов, обработку растворов реагентами, гидролитическое осаждение пятиокиси ванадия, фильтрацию и реагентную обработку осадка пятиокиси ванадия, отличающийся тем, что, с целью упрощения технологической схемы и снижения затрат на реагенты, кислотную обработку обожженого материала ведут серной кислотой до рН 3,5 4,0 с последующей подачей серной кислоты и одновременным введением перекиси водорода при ее расходе 0,1 0,6 кг на 1 кг материала до рН 1,8 1,5, а реагентную обработку осадка пятиокиси ванадия проводят аммонийсодержащим раствором при отношении ионов аммония...
Способ коррекции близорукости высокой степени
Номер патента: 1780734
Опубликовано: 15.12.1992
Авторы: Горлина, Жильцов, Ивашина, Клюваева, Шевченко
МПК: A61F 9/00
Метки: близорукости, высокой, коррекции, степени
...роговицы обоих глаз составляет в центре 510 мкм, на расстоянии 5 мм от .центра 610 мкм, на расстоянии 7 мм от центра 70 мкм; паралимбально 740 мкм. Диаметр роговицы обоих глаз - вертикальный11,5 мм, горизонтальный - 11,8 мм, 15Произведена операция - передняя радиальная кератотомия правого глаза подместной анестезией 1 -ным раствором дикаина эпибульбарно произведено 12 ради-альных надрезов при диаметре ЦОЗ 3,2 мм, 20ступенчатой глубиной просечения 725 и 650мкм. Операция закончена промываниемнадрезов физиологическим раствором антибиотика.На первые сутки после операции состояние роговицы соответствует тяжести пере-несенной операции. Субъективнопациентка отмечала умеренные болевыеощущения в течение 3 - 4 ч после операции,На 3-й день...
Способ лечения прогрессирующей близорукости высокой степени
Номер патента: 997675
Опубликовано: 23.02.1983
МПК: A61F 9/013
Метки: близорукости, высокой, лечения, прогрессирующей, степени
...мостиков под горизонтальными нрямыми мышцами шириной7-8 мм. Конъюнктиву и тенонову капсулу шпателем или тупоконечными ножницами отсепаровывают от склеры,Прямые мышцы, эа исключением внут"ренней, берутся на швы-держалки.С помощью крючка трансплантат проводят до его середины под наружнойпрямой мышцей. Отступив от 1 тер днего края трансплантата на 5-7 мм,на обоих концах производят продольные разрезы каждый длиной 1,5 см.две передние ленты трансплантатаукладывают и расправляют между лимбоми местом прикрепления верхней997675 Формула изобретения Составитель С, МалютинаТехред К.Мыцьо Корректор Е, Рошко Редактор Н. Джуган Тираж 711 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская...
Предыдущий патент: Жаропрочный сплав на основе никеля
Следующий патент: Способ изготовления резонаторов на поверхностных акустических волнах
Случайный патент: Устройство для транспортировки пакетов изделий
