Композиционный магнитный материал
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
КОМПОЗИЦИОННЫЙ МАГНИТНЫЙ МАТЕРИАЛ, содержащий ферритовый порошок, полимерное связующее и модифицирующую добавку, отличающийся тем, что, с целью повышения прочности и теплостойкости, он содержит в качестве полимерного связующего полиолефин или поливинилбутираль, а в качестве модифицирующей добавки - глицериновый эфир гидрированной канифоли при следующем соотношении компонентов, мас.%:
Полиолефин или поливинилбутираль - 4 - 19
Глицериновый эфир гидрированной канифоли - 1 - 6
Ферритовый порошок - Остальное
Описание
Целью изобретения является повышение прочности и теплостойкости материала.
Предложенный композиционный материал имеет следующий состав, мас.
Полиолефин или поливинилбутираль 4-19
Глицериновый эфир
гидрированной кани- фоли 1-6
Ферритовый поро- шок Остальное.
П р и м е р. Композиционный магнитный материал готовили смешиванием полимерного связующего полиолефина или поливинилбутираля, модифицирующей добавки глицеринового эфира гидрированной канифоли и ферритового наполнителя смеси порошков феррита бария и стронция (стронций, барий). В качестве полиолефина использовали поли-4-метилпентен-1 (темилен), ТУ 6-05-041-589-79, полиэтилен марки 15803-20, полипропилен, ТУ 6-05-1756-78. Порошковые компоненты смешивали в течение 15 мин, полученную смесь экструдировали при 220оС (120оС) и на выходе из экструдера массу гранулировали. Из полученной композиции готовили образцы для определения магнитных свойств на гистерисографе ЭМ8-6, прочности при разрыве и текучести расплава на приборе ИИРТ и теплостойкости (температура размягчения по Вика).

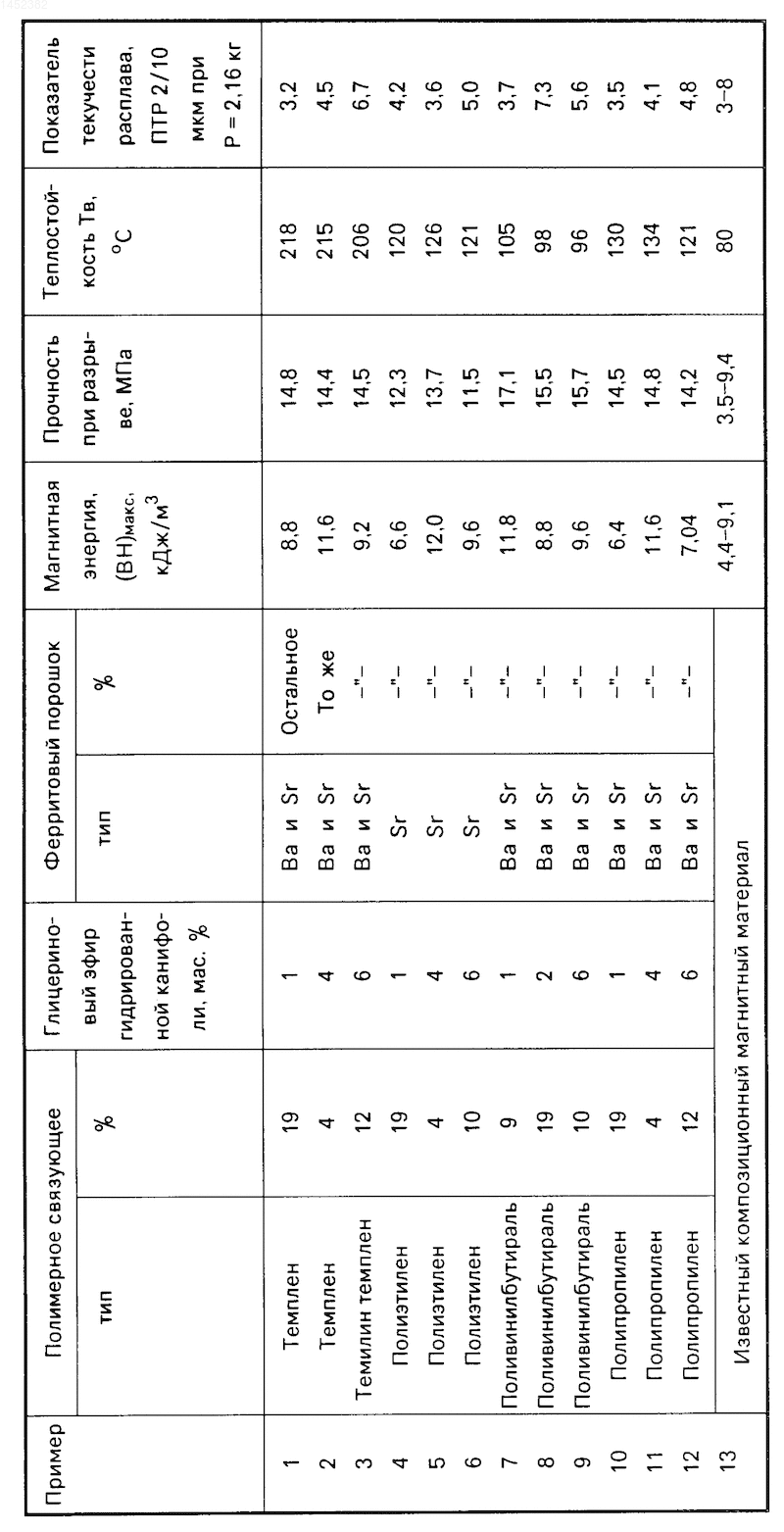

В таблице приведены составы предложенного композиционного магнитного материала и его свойства в сопоставлении со свойствами известного композиционного магнитного материала.
Как следует из приведенных в таблице данных, предложенный композиционный магнитный материал (составы 1-12) обеспечивает в сравнении с известным композиционным магнитным материалом повышение прочности и теплостойкости.
Изобретение относится к электронике и электротехнике, в частности к композиционным магнитным материалам, используемым для изготовления постоянных магнитов. Целью изобретения является повышение прочности и теплостойкости материала. Указанная цель достигается тем, что композиционный магнитный материал содержит в качестве полимерного связующего полиолефин или поливинилбутираль, в качестве модифицирующей добавки - глицериновый эфир гидрированной канифоли, а в качестве наполнителя - ферритовый порошок. Температура размягчения материала повышается с 80 до 218oС, а прочность при разрыве возрастает в 2 - 3 раза. 1 табл.
Рисунки
Заявка
4236812/02, 02.03.1987
Бодров С. Г, Маркова И. Б, Михалькова Г. П, Голубков Л. А, Кривошеев В. К, Дувакин В. А, Мясников Г. Д, Василенко В. Ф, Алфимов Ю. А, Пойманов А. М
МПК / Метки
МПК: B22F 1/00, H01F 1/10, H01F 1/113
Метки: композиционный, магнитный, материал
Опубликовано: 10.01.1996
Код ссылки
<a href="https://patents.su/0-1452382-kompozicionnyjj-magnitnyjj-material.html" target="_blank" rel="follow" title="База патентов СССР">Композиционный магнитный материал</a>
Композиционный материал для магнитного клина
Номер патента: 909710
Опубликовано: 28.02.1982
Авторы: Агаев, Дулицкая, Зинин, Кузурман, Макаров, Малявкина, Мартынюк, Пятачков, Сидоренко, Хофбауэр, Худяков, Шегай
МПК: H01F 1/26
Метки: клина, композиционный, магнитного, материал
...ненасьпценные кислоты: акриловую, метакриловую, кротоновую коричиую,малеиновую, итаконовую, цитраконовую, Наи.более предпочтительно применение метакриловойкислоты и/или маленового ангидрида.В качестве радикального инициатора лучшеиспользовать смесь трет.бутилпербензоата иперекиси бензоила в соотношении 1:0,5 - 1,Рекомендуются следующие ингибиторы:3гидрохинон, и.бензохинон, втретбутилкатехин;хлоранил и т. н.Ускорителями отверждения являются солиметаллов переменной валентности, напримернафтенат, линолеат или октоат кобалъта илимарганца,П р и м е р 1. Стекложгут пропитываетсясоставом на основе железного порошка.Компоненты материала взяты в следующем45соотношении, вес.ч,:Железный порошок 300Стекловолокнистыйнаполнитель...
Композиционный материал для по-стоянных магнитов ha ochobe фер-рита бария
Номер патента: 803019
Опубликовано: 07.02.1981
Авторы: Зальянц, Иванов, Листков, Макарова, Мясников, Ривкин, Чайкин
МПК: H01F 1/113
Метки: ochobe, бария, композиционный, магнитов, материал, по-стоянных, фер-рита
...полиэтилен, который отлича% ется от известного материала тем,что он дополнительно содержит полипропилен и полиизобутилен при следующем соотношении компонентов, вес.%:Низкомолекулярный20 полиэтилен 3-5Полипропилен 6,3-22,5Полннзобутилен 0,7-2,5Ферит бария Остальное.П р л м е р. В лопастном смесителебез подогрева смешивали в течение5 мин гранулы морозостойкого полипропилена, состоящего из полипропилена и полинэобутилена, и полиэтиленовыйвоск - ни комолекулярный полиэтилен З 0 с порошком феррита бария. Полученную803019 го материала для постоянных магнито.", .Из приведенных в таблице ланных следует, что предложенный композиционный материал для постоянных магнитов на основе феррита бария в сравнении с известным материалом обеспечивает...
Способ контроля качества магнитного материала
Номер патента: 1264049
Опубликовано: 15.10.1986
Автор: Сидорин
МПК: G01N 22/00
Метки: качества, магнитного
...зондирующий сигнал в результате отражения от проводящего основа ния - полюсного наконечника электромагнита и содержащий вследствие этого информацию о параметрах магнитного материала 16, поступает через ферритовый циркулятор 10 на двухка б нальцый волноводцый коммутатор 11, с помощью которого оц затем направляется либо на блок 12, либо на блок 13. Коммутатором 11 переведя устройство в режимизмерения потерь сигнала, из меняют напряженность намагничивающего исследуемым магнитный материал 16 магнитного поля, регулируя величину тока в обмотке электромагнита регулятором 19 (реостатом) до наступления 30 резонансного поглощения энергии зондирующих электромагнитных волн в слое магнитного материала 16. Наступление резонанса регистрируется по...
Композиционный материал
Номер патента: 533654
Опубликовано: 30.10.1976
Авторы: Грачев, Калугин, Красильников, Мартынова, Никитина, Портной, Салибеков, Самарин, Сахаров, Светлов, Следков, Хорев, Чубаров
МПК: C22C 47/20, C22C 49/11
Метки: композиционный, материал
...волокно с поерытием, апример из карбида кремния.Повышенное содержание,в матрице титанового сплава позволяет значительно повысить прочность композиционного материала в направлениях, отличных от направления укладки борного волокна, а также в направлении укладки волэкна при температурах до 500 С.Применение алюминия, окружающего борные волокна, исключает непосредственный контакт, а следовательно и взаимодействие титана с борнььм волокном, и разупрочнепие последнего в процессе получения материала и его зксплуатации нри высоких температу. рах, Это позволяет применять в качестве уп. рочнителя наряду с борным волокном, пекрытым карбидом кремния, борное волокно без покрытий.П р им ер. Для изготовления композиционного материала применялась фольга...
Композиционный материал для плазменного напыления покрытий и способ его получения
Номер патента: 1378414
Опубликовано: 27.10.1996
Авторы: Аржакин, Денисов, Латынин, Махлай, Пащенко, Пирожков
МПК: C23C 4/12
Метки: композиционный, материал, напыления, плазменного, покрытий
1. Композиционный материал для плазменного напыления покрытий на основе никеля и графита, отличающийся тем, что, с целью повышения коэффициента использования материала, адгезии и эрозионной стойкости покрытий, он дополнительно содержит силикат натрия при следующем соотношении компонентов, мас.Никель 60 80Графит 15 30Силикат натрия 5 102. Способ получения композиционного материала для плазменного напыления покрытий на основе никеля и графита, включающий смешение компонентов, грануляцию, конвективную обработку в кипящем слое и дробление с выделением фракции гранул, отличающийся тем, что, с целью повышения коэффициента использования материала адгезии и эрозионной стойкости покрытия, сначала готовят смесь графита и...
Предыдущий патент: Гидразон-4-амилокси-3-нитроацетофенона, проявляющий антимутагенную активность
Следующий патент: Интегрирующее устройство
Случайный патент: Устройство для вакуумного дренирования ран
