Грейфер
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ГРЕЙФЕР, содержащий несущий элемент, челюсти, вертикально установленный гидроцилиндр привода челюстей, основные тяги, шарнирно прикрепленные к несущему элементу и челюстям, и дополнительные тяги, нижние концы которых шарнирно прикреплены к челюстям, отличающийся тем, что, с целью улучшения эксплуатационных характеристик, основные тяги установлены Х-образно, соединены между собой шарниром и в верхней части снабжены хвостовиками, концы которых шарнирно соединены с верхними концами соответствующих дополнительных тяг, при этом одна из основных тяг соединена с несущим элементом посредством серьги, а шток гидроцилиндра посредством серьги прикреплен к шарниру, соединяющему между собой основные тяги.
Описание
Цель изобретения - улучшение эксплуатационных возможностей грейфера.

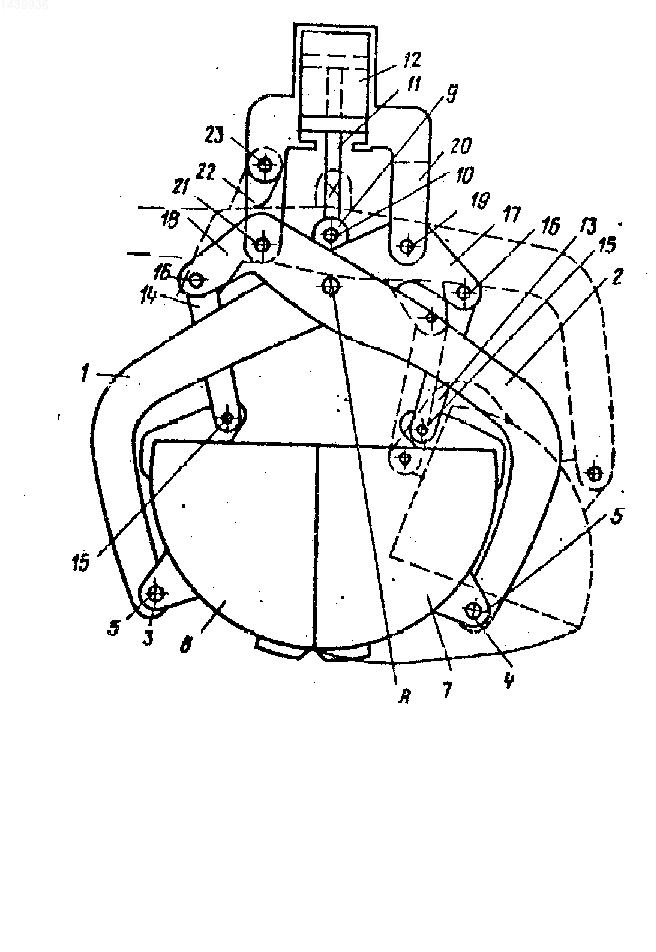

На чертеже изображен предлагаемый грейфер, общий вид.
Грейфер содержит основные тяги 1 и 2, которые концами 3 и 4 при помощи шарниров 5 прикреплены к челюстям 6 и 7 и соединены между собой шарниром 8, а при помощи серьги 9 через шарнир 10 соединены со штоком 11 гидроцилиндра 12. Дополнительные тяги 13 и 14 прикреплены к челюстям 6 и 7 при помощи шарниров 15, а шарнирами 16 соединены с концами 17 и 18 основных тяг 1 и 2. Тяга 1 своим концом 17 через шарнир 19 прикреплена к корпусу 20, а тяга 2 концом 18 соединена через шарнир 21 с серьгой 22, прикрепленной к корпусу 20 при помощи шарнира 23.
Грейфер работает следующим образом.
В исходном состоянии шток 11 гидроцилиндра 12 поднят вверх. При подаче рабочей жидкости в полость гидроцилиндра 12 происходит движение штока 11 вниз, который через шарнир 10 перемещает серьгу 9 вниз, а серьга 9 при своем движении взаимодействует с основными тягами 1 и 2, поворачивая их относительно шарниров 9,19,21 и 23 через серьгу 22, установленную на корпусе 20.
Одновременно концами 3 и 4 тяги 1 и 2 перемещают через шарниры 5 навстречу друг другу челюсти 6 и 7, а концами 18 через шарниры 16 и тяги 13 и 14 шарниры 15 осуществляют поворот челюстей 6 и 7. В результате движения всех элементов механизма режущие кромки рабочих элементов движутся по пологой траектории навстречу одна другой. (56) Авторское свидетельство СССР N 348698, кл. B 66 C 37/16, 1971.
Изобретение относится к оборудованию для экскавации грунта, в частности к устройствам, позволяющим механизировать процесс снятия верхнего слоя почвы. Цель изобретения - улучшение эксплуатационных возможностей. Грейфер содержит корпус 20 с жестко установленным в нем гидроцилиндром, челюсти 6 и 7, соединенные с корпусом посредством установленных X-образно основных тяг 1 и 2, соединенных между собой шарниром 8. При этом тяги 1 и 2 прикреплены к корпусу в виде коромысел, свободные концы которых также шарнирно соединены с челюстями посредством дополнительных тяг 13,14. Кроме того, одна из основных тяг 2 прикреплена к корпусу 20 посредством серьги 22, а шток 11 гидроцилиндра 12 посредством серьги 9 соединен с шарниром 8 основных тяг. 1 ил.
Рисунки
Заявка
4086912/11, 04.07.1986
Кураев Е. В, Ершов А. А
МПК / Метки
МПК: B66C 3/16, E02F 3/413
Метки: грейфер
Опубликовано: 30.01.1994
