Способ измерения сигналов электрозондирования
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1434997
Авторы: Осташевский, Сидорин
Формула
Способ измерения сигналов электрозондирования, при котором осуществляют электрозондирование на постоянном токе с использованием зондирующего сигнала в виде последовательности прямоугольных двухполярных импульсов с заданным периодом, формируют основной опорный сигнал, принимают сигнал электрозондирования, осуществляют последовательно его синхронное детектирование с использованием основного опорного сигнала и интегрирование, получают основной детектированный сигнал, отличающийся тем, что, с целью повышения помехозащищенности, формируют дополнительный опорный сигнал, сдвинутый по фазе на четверть периода зондирующего сигнала, осуществляют последовательно синхронное детектирование сигнала электрозондирования с использованием дополнительного опорного сигнала и интегрирование, получают дополнительный детектированный сигнал, после чего определяют разность основного и дополнительного детектированных сигналов.
Описание
Цель изобретения повышение помехозащищенности.

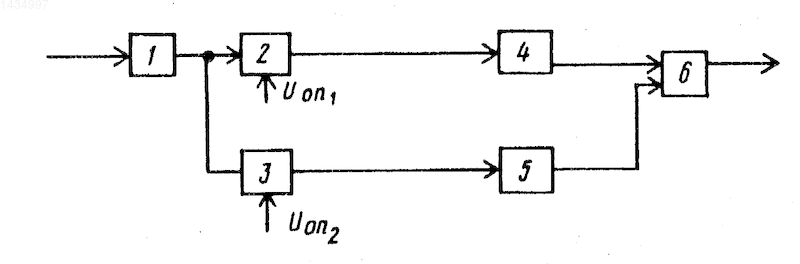

На чертеже показана блок-схема устройства для осуществления способа.
Устройство состоит из цифрового вольтметра 1 постоянного тока, синхронных детекторов 2 и 3, интеграторов 4 и 5 и вычитателя 6.
Способ осуществляют следующим образом.
При электрозондировании на постоянном токе зондирующие сигналы имеют вид прямоугольных двуполярных импульсов.
Измеряемый сигнал с выхода цифрового вольтметра 1 подают на два канала с синхронными детекторами 2 и 3. На вторые входы синхронных детекторов подают опорные сигналы Uоп1, и Uоп2, частота которых совпадает с частотой полезного сигнала. Фаза опорного сигнала Uоп1, совпадает с фазой измеряемого сигнала. Фаза опорного сигнала Uоп2 синхронного детектора 3 отличается на четверть периода зондирующего сигнала. Сигналы с выхода синхронных детекторов 2 и 3 через интеграторы 4 и 5 поступают на выходы "+" и "-" вычитателя 6.
В процессе детектирования аддитивной смеси сигнала-помеха на детекторах 2 и 3 с различием фаз опорных сигналов Uоп1 и Uоп2 на четверть периода после раздельного интегрирования детектированных сигналов измеряемый полезный сигнал присутствует в одном канале. На выходе другого канала детектирования измеряемый сигнал равен нулю. Для помехи с сильными корреляционными связями, глубина которых превышает четверть периода опорного сигнала, различие фаз опорных сигналов несущественно. На выходе обоих каналов помеха положительно коррелирована, поэтому вычитание детектированных сигналов приводит к подавлению помехи.
Изобретение относится к геофизике, а более конкретно - к геоэлектроразведке и предназначено для использования при изучении геоэлектрического строения литосферы и мониторинга его изменений. Цель изобретения -повышение помехозащищенности. Она достигается тем, что осуществляют электрозондирование на постоянном токе с использованием зондирующего сигнала в виде последовательности прямоугольных двухполярных импульсов с заданным периодом, формируют основной опорный сигнал, принимают сигнал электрозондирования, осуществляют его синхронное детектирование с использованием основного опорного сигнала и интегрирование и получают основной детектированный сигнал. Далее формируют дополнительный опорный сигнал, сдвинутый по фазе на четверть периода зондирующего сигнала, осуществляют синхронное детектирование сигнала электрозондирования с использованием дополнительного опорного сигнала и интегрирование и получают дополнительный детектированный сигнал. После этого определяют разность основного и дополнительного детектированных сигналов. Вычитание синхронно детектированных сигналов со сдвигом фаз опорных сигналов на четверть периода зондирующего сигнала позволяет подавить помеху с сильными корреляционными связями, на которую указанный сдвиг фаз не оказывает влияние. 1 ил.
Рисунки
Заявка
4188379/25, 02.02.1987
Институт физики Земли им. О. Ю. Шмидта
Осташевский М. Г, Сидорин А. Я
МПК / Метки
МПК: G01V 3/04
Метки: сигналов, электрозондирования
Опубликовано: 10.07.1996
