Тензометрический преобразователь давления
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1433170
Авторы: Белозубов, Красильникова, Марин
Формула
ТЕНЗОМЕТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ по авт. св. N 1075096, отличающийся тем, что, с целью повышения чувствительности, в нем резистивные полоски расположены внутри области, ограниченной кривой, удовлетворяющей соотношению
где
расстояние i-й точки кривой до оси [110]
a размер мембраны, параллельной оси
L110i расстояние i-й точки кривой до оси
относительное изменение сопротивления тензорезистора
44 пьезорезисторный коэффициент;
P давление;
n толщина мембраны,
причем на вышеупомянутой кривой расположены концы резистивных полосок.
Описание
Цель изобретения повышение чувствительности за счет оптимизации расположения и размеров тензорезисторов.

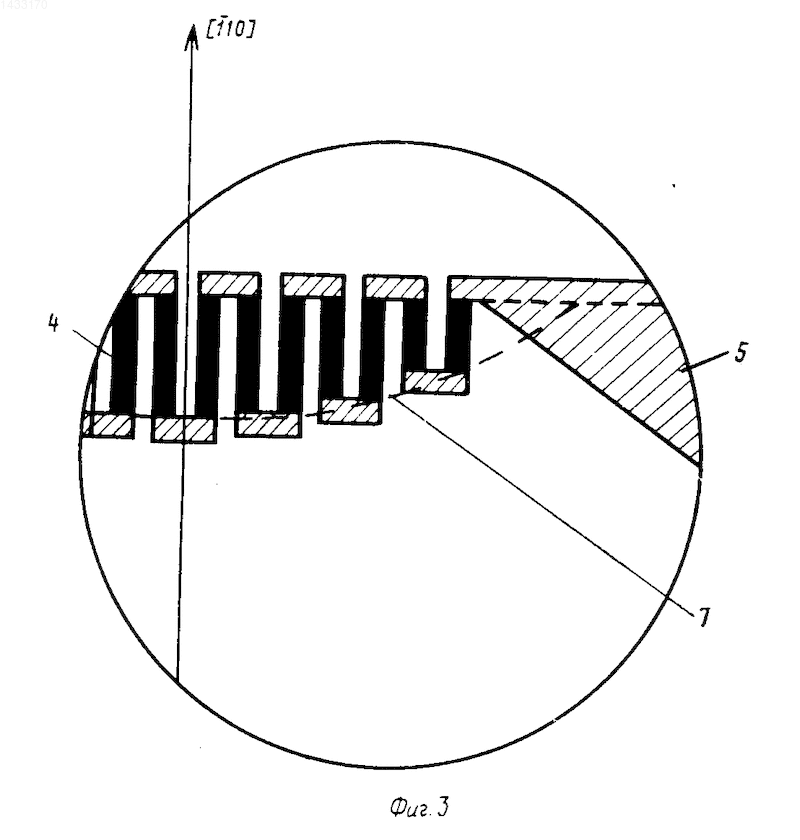

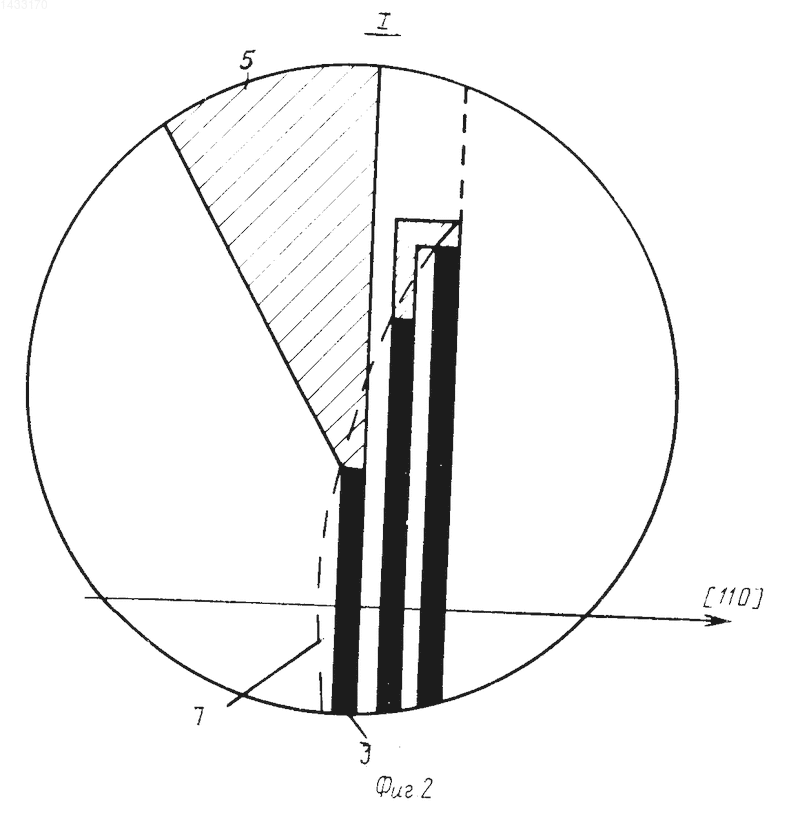

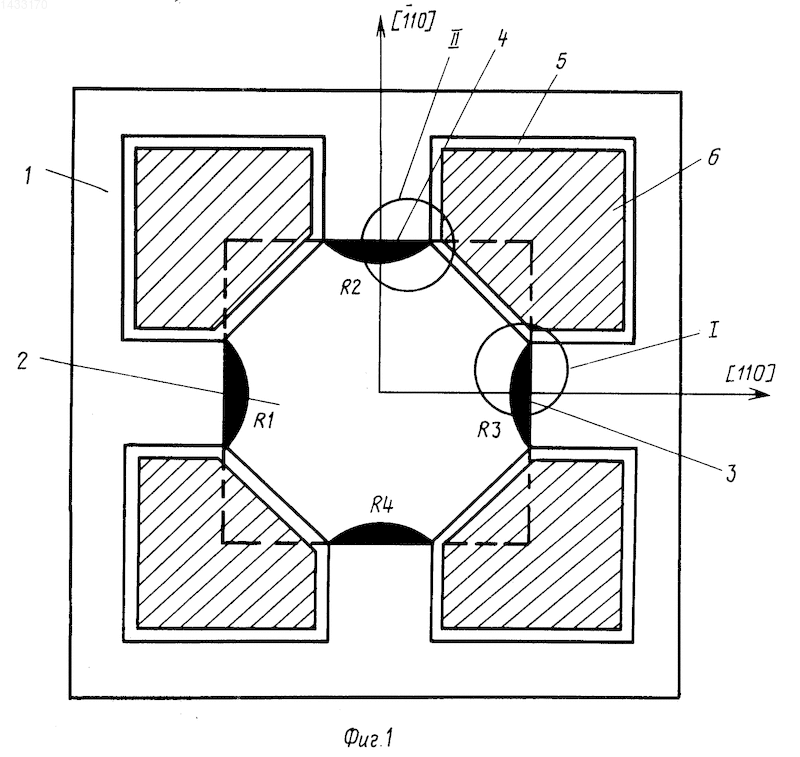

На фиг. 1, 2, 3 схематично изображен предлагаемый тензометрический преобразователь давления. Он представляет собой монокристалл 1 кремния, в котором способом анизотропного травления изготовлена мембрана 2 квадратной формы.
Плоскость мембраны совпадает с кристаллографической плоскостью (001), а стороны ориентированы вдоль взаимно перпендикулярных кристаллографических направлений [110] и [1
]Тензорезисторы R1, R2, R3, R4 p-типа проводимости сформированы диффузией бора и расположены в периферийных областях мембраны в соответствии с заявляемым решением, причем тензорезисторы с одинаковым знаком чувствительности расположены у противоположных сторон мембраны. Например, тензорезисторы R1 и R3 увеличиваются с увеличением давления, а тензорезисторы R2 и R4 уменьшаются с увеличением давления. Тензорезисторы образованы последовательным соединением резистивных полосок 3 и 4. Для соединения резистивных полосок между собой и уменьшения влияния поперечной тензочувствительноти используются высоколегированные соединительные области 5.
Контактные площадки 6 выполнены из алюминия.
Контактные площадки при помощи гибких выводов соединены с источником напряжения и резистором (на фиг.1, 2, 3 не показаны).
Резистивные полоски расположены внутри области, ограниченной кривой равных относительных изменений сопротивлений 7, удовлетворяющей соотношению
где L
расстояние i-й точки кривой до оси [110]а размер мембраны, параллельной оси [110] или [1
]L110i расстояние i-й точки кривой до оси [1
]
относительное изменение сопротивления тензорезисторов
4,110 44P
44 пьезорезистивный коэффициент;Р давление;
h толщина мембраны.
Тензометрический преобразователь давления работает следующим образом. Измеряемое давление воздействует на мембрану со стороны, противоположной планарной. В мембране возникают напряжения и деформации. Тензорезисторы воспринимают деформации и их сопротивления изменяются пропорционально измеряемому давлению. Причем, так как сопротивления тензорезисторов R1 и R3 увеличиваются, а тензорезисторов R2 и R4уменьшаются с увеличением давления, а тензорезисторы соединены в мостовую схему, то на выходе мостовой схемы формируется выходной сигнал, пропорциональный сумме изменений сопротивлений отдельных тензорезисторов. В связи с тем, что тензорезистивные полоски расположены в области, ограниченной кривой равных относительных изменений сопротивления, причем концы резистивных полосок касаются вышеуказанной кривой, чувствительность предлагаемого преобразователя к измеряемому давлению будет больше, чем у преобразователя, у которого длина резистивных полосок произвольным образом уменьшается по мере приближения к центру.
Изобретение относится к измерительной технике и позволяет повысить чувствительность устройства. Преобразователь представляет собой монокристалл 1 кремния с мембраной 2, сформированной в нем способом анизотропного травления. В периферийных областях мембраны 2 расположены тензорезисторы R1-R4 образованные последовательным соединением резистивных полосок 3 и 4, размещенных внутри области, ограниченной кривой равных относительных изменений сопротивлений. При воздействии давления в мембране 2 возникают деформации, воспринимаемые тензорезисторами R -R4 соединенными в мостовую схему. 3 ил.
Рисунки
Заявка
4151802/10, 24.11.1986
Красильникова В. В, Белозубов Е. М, Марин В. Н
МПК / Метки
МПК: G01L 9/04
Метки: давления, тензометрический
Опубликовано: 10.12.1995
