Устройство для мажоритарного декодирования кодовых сигналов

1. УСТРОЙСТВО ДЛЯ МАЖОРИТАРНОГО ДЕКОДИРОВАНИЯ КОДОВЫХ СИГНАЛОВ, содержащее блок регистров, первые и вторые выходы которого соединены с соответствующими входами решающего блока, выходы которого являются выходами устройства, отличающееся тем, что, с целью упрощения устройства, в него введены входной блок, преобразователь последовательного кода в параллельный, дешифраторы и блок индикации, первый и второй входы входного блока являются соответственно информационным и управляющим входами устройства, первый и второй выходы входного блока соединены соответственно с информационным входом преобразователя последовательного кода в параллельный и управляющими входами преобразователя последовательного кода в параллельный и первого дешифратора, первые и вторые выходы преобразователя последовательного кода в параллельный соединены соответственно с одноименными информационными входами первого и второго дешифраторов, выходы второго дешифратора соединены с одноименными информационными входами блока регистров, выход первого дешифратора соединен с управляющими входами блока регистров и блока индикации, информационные входы которого подключены к соответствующим первым выходам блока регистров.
2. Устройство по п.1, отличающееся тем, что решающий блок содержит информационные каналы, каждый из которых выполнен на мажоритарных элементах и элементе И-НЕ, выходы мажоритарных элементов соединены с соответствующими входами элемента И-НЕ, входы мажоритарных элементов и выходы элементов И-НЕ информационных каналов являются соответственно входами и выходами решающего блока.

Изобретение относится к электросвязи и может использоваться в системах передачи телемеханических сигналов с многократным повторением.
Целью изобретения является упрощение устройства.

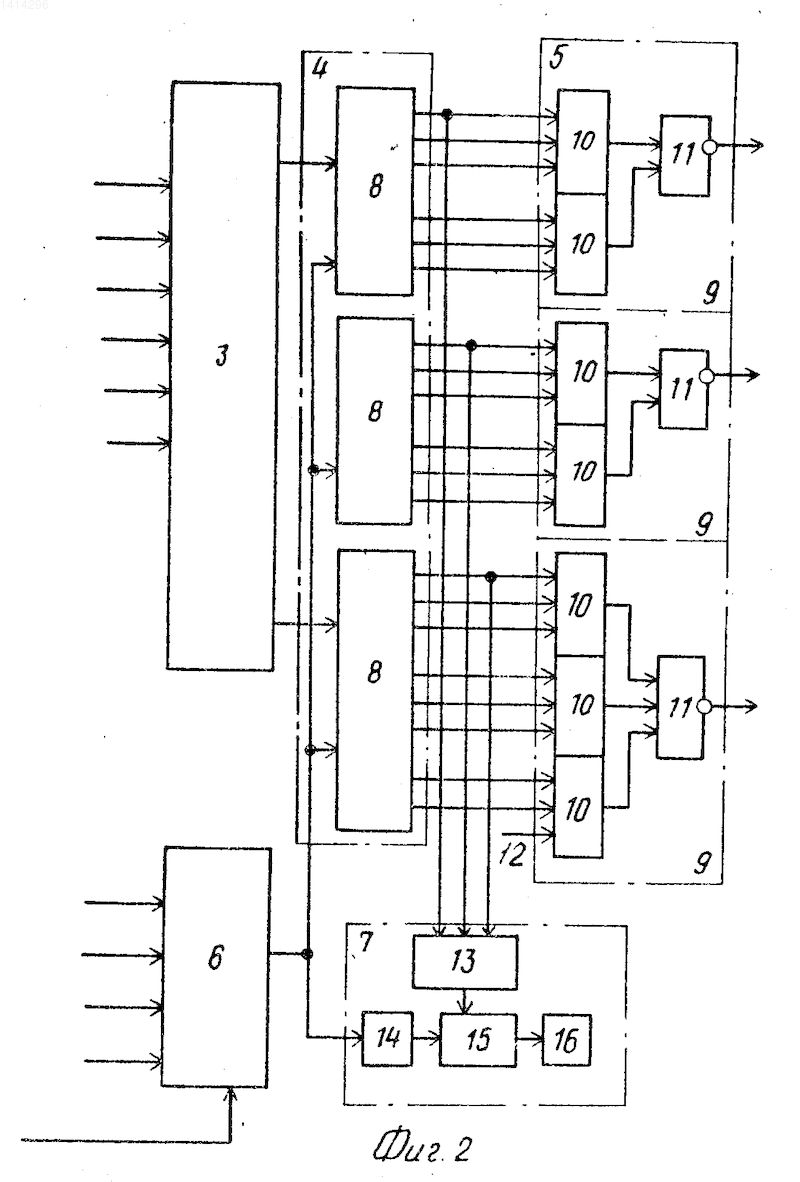

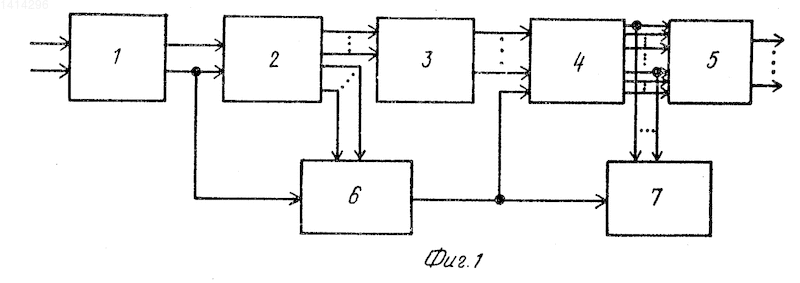

На фиг. 1 представлена структурная схема устройства; на фиг. 2 функциональные схемы блока регистров, решающего блока и блока индикации.
Устройство для мажоритарного декодирования кодовых сигналов содержит (фиг. 1) входной блок 1, преобразователь 2 последовательного кода в параллельный, второй дешифратор 3, блок 4 регистров, решающий блок 5, первый дешифратор 6 старт-стопной посылки и блок 7 индикации.
Блок регистров выполнен (фиг. 2) на регистрах 8 сдвига.
Решающий блок содержит информационные каналы 9, каждый из которых выполнен на мажоритарных элементах 10, элементе И-НЕ 11 и шине 12 нулевого потенциала. Блок индикации содержит элемент ИЛИ 13, формирователь 14 импульсов, элемент И 15 и индикатор 16.
Устройство работает следующим образом. В исходном состоянии на выходах преобразователя 2 устанавливаются логические "1", на выходах дешифраторов 3 и 6 логические "0", на выходах решающего блока 5 логические "1", индикатор 16 блока 7 погашен.
Устройство принимает телемеханический сигнал в виде многократно повторенной последовательной кодовой комбинации. Входной блок 1 осуществляет привязку электрических параметров сигнала и импульсов синхронизации к уровням тока и напряжения преобразователя 2, который преобразует последовательный код, поступающий на вход устройства, в параллельный. Это преобразование осуществляется по положительному фронту импульсов синхронизации. Полученный параллельный код поступает на дешифраторы 3 и 6. Дешифратор 3 выделяет разрешенные кодовые комбинации. В случае установления на входах дешифратора 3 разрешенной кодовой комбинации на одном из его выходов устанавливается единичный уровень сигнала "1". Дешифратор 6 при наличии на его информационных входах старт-стопный посылки, которая сопровождает каждый дубль телемеханического сигнала, по отрицательному фронту синхроимпульса формирует сигнал разрешения записи.
При этом возможны следующие результаты декодирования:
1. На одном из выходов дешифратора 3 формируется логическая "1", что свидетельствует о приеме разрешенного кода телемеханического сигнала. При наличии старт-стопной посылки эта логическая "1" записывается в первый разряд соответствующего данному телемеханическому сигналу регистра 8 сдвига по положительному фронту импульса записи. В первые разряды остальных регистров 8 записываются логические "0", происходит сдвиг информации. Индикатор 16 блока 7 горит постоянно, что свидетельствует о достоверном приеме информации.
2. При трансформации кода одного телемеханического сигнала в код другого телемеханического сигнала на другом выходе дешифратора 3 формируется логическая "1", которая запишется в соответствующий регистр 8 сдвига при наличии сигнала "Запись", в остальных регистрах 8 произойдет сдвиг информации и запись логического "0" в первый разряд.
При отсутствии старт-стопной посылки сигнал разрешения записи не формируется, регистры 8 свое состояние не меняют, индикатор 16 блока 7 погашен.
3. Если код телемеханического сигнала под действием помех искажен, то на всех выходах дешифратора 3 установятся логические "0", при наличии сигнала "Запись" произойдет сдвиг информации и запись логических "0" в первые разряды регистров 8. Если сигнал записи не сформировался, т.е. искажена старт-стопная посылка, состояние регистров 8 не изменится. И в том, и в другом случае индикатор 16 блока 7 погашен.
Таким образом, на выходах регистров 8 формируются кодовые слова результатов декодирования, которые подвергаются мажоритарной обработке в решающем блоке 5. Каждый мажоритарный элемент 10 формирует единичный сигнал на своем выходе только в том случае, когда два или три входных сигнала принимают единичное значение. Так как мажоритарной обработке подвергают шесть, либо восемь дублей телемеханического сигнала, то количество мажоритарных элементов 10 в каналах 9 решающего блока 5 различно. Если на входах мажоритарных элементов 10 одного из каналов 9 решающего блока 5 установится разрешенное кодовое слово, на выходе элемента 11 И-НЕ этого канала 9 сформируется логический "0", который свидетельствует о правильном приеме телемеханического сигнала.
Изобретение относится к электросвязи и может использоваться в системах телемеханики для мажоритарного декодирования кодовых сигналов. Изобретение позволяет упростить устройство. Устройство принимает многократно переданные кодовые сигналы и осуществляет их мажоритарное декодирование. Устройство содержит входной блок 1, преобразователь 2 последовательного кода в параллельный, дешифраторы 3 и 6, блок 4 регистров, решающий блок 5 и блок 7 индикаций. 1 з. п. ф-лы, 2 ил.
