Пыж для патронов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПЫЖ ДЛЯ ПАТРОНОВ, содержащий цилиндрический корпус с обтюрирующими канавками на боковой поверхности и опорное дно с центральным стержнем, отличающийся тем, что, с целью увеличения амортизирующей способности пыжа и улучшения технологичности сборки патронов, он снабжен дополнительным опорным дном с центральным стержнем, а корпус выполнен в виде двух коаксиально расположенных цилиндрических частей, соединенных центральной поперечной перегородкой, при этом внутренняя цилиндрическая часть корпуса короче наружной, а донья установлены своими центральными стержнями на резьбе во внутренней цилиндрической части корпуса, причем поверхности поперечной перегородки и цилиндрических частей корпуса, а также доньев и центральных стержней плавно сопряжены между собой.
Описание
Цель изобретения увеличение амортизирующей способности пыжа и улучшение технологичности сборки патронов.

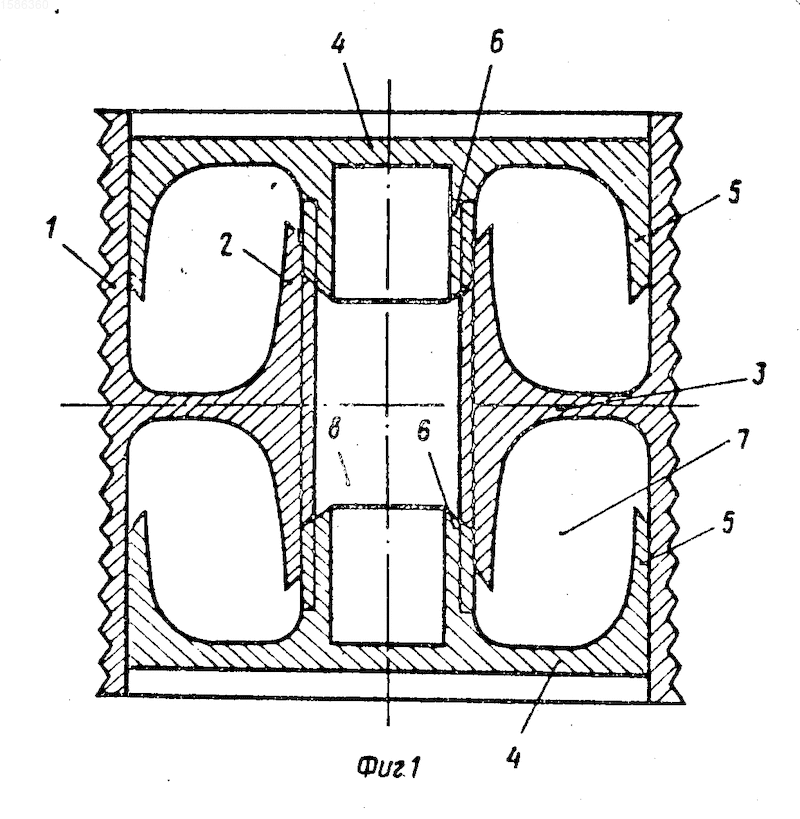

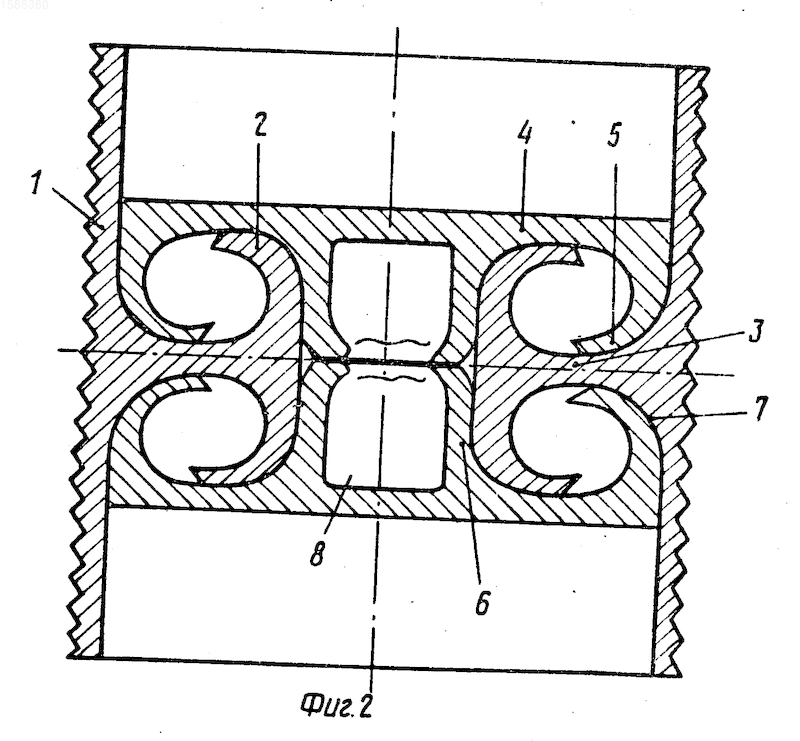

На фиг.1 изображен пыж, продольный разрез; на фиг.2 то же, после выстрела.
Пыж выполнен из полиэтилена или другого эластичного полимера и имеет корпус с обтюрирующими канавками на боковой поверхности, содержащий наружную 1 и внутреннюю 2 цилиндрические части, соединенные центральной поперечной перегородкой 3. Торцы корпуса закрыты опорными доньями, содержащими основания 4, боковые стенки 5 и центральные стержни 6 с резьбой для соединения с внутренней цилиндрической частью 2 корпуса. При этом внутренняя цилиндрическая часть корпуса короче наружной части 1, а поверхности поперечной перегородки 3 и цилиндрических частей 1 и 2 корпуса, а также оснований 4 и центральных стержней 6 доньев плавно сопряжены между собой. Между доньями и корпусом образованы замкнутые полости 7 и 8.
При снаряжении патрона пыж досылают в гильзу, воздействуя навойником на наружную цилиндрическую часть 1 корпуса, что исключает нежелательную деформацию пыжа. На пыж устанавливают контейнер с дробью и пулю. При выстреле под воздействием пороховых газов и давления метаемого снаряда каждое опорное дно перемещается внутрь корпуса пыжа, резьба срезается, части 2 корпуса и боковые стенки 5 доньев загибаются по внутренним поверхностям части 1 корпуса и перегородки 3, центральные стержни 6 упираются друг в друга и сминаются, при этом сжимается воздух, заключенный в замкнутых полостях 7 и 8.
В результате одновременное действие при выстреле таких факторов как срезание резьбы, деформирование частей 2 корпуса, стенок 5 и стержней 6 доньев, а также сжатие воздуха в полостях 7 и 8 пыжа увеличивает его амортизирующую способность. Наличие резьбы на частях 2 корпуса пыжа и стержнях 6 доньев также позволяет регулировать высоту пыжа, исходя из условий снаряжения (величины дробового заряда, массы пули, навески пороха и т.д.). При этом симметричное относительно поперечной перегородки 3 выполнение пыжа улучшает технологичность снаряжения патронов, так как отсутствует необходимость в ориентации пыжа перед установкой в гильзу.
Изобретение относится к боеприпасам для спортивно-охотничьих ружей, а именно к патронам, снаряженным дробью или пулей. Цель изобретения - увеличения амортизирующей способности пыжа и улучшение технологичности сборки патронов. Пыж выполнен из полиэтилена или другого эластичного полимера и содержит корпус в виде двух коаксиально расположенных цилиндрических частей 1 и 2, соединенных перегородкой 3, и установленные в корпусе на резьбе опорные донья, содержащие основание 4, стенку 5 и стержень 6. При выстреле каждое опорное дно перемещается внутрь корпуса, резьба срезается, части 2 корпуса и стенки доньев 5 загибаются по внутренним поверхностям части 1 корпуса и перегородки 3, стержни 6 доньев упираются друг в друга и сминаются, а воздух, заключенный во внутренних полостях 7 и 8 пыжа, сжимается. Тем самым обеспечивается высокая амортизирующая способность пыжа. Наличие резьбы позволяет регулировать высоту пыжа, исходя из условий снаряжения патрона, а симметричное выполнение пыжа улучшает технологичность снаряжения патронов. 2 ил.
