Способ определения кручения объекта

Номер патента: 1400226

Формула

СПОСОБ ОПРЕДЕЛЕНИЯ КРУЧЕНИЯ ОБЪЕКТА, при котором в каждом цикле углоизмерительным прибором измеряют азимут и зенитное расстояние нормали к отражающему элементу, установленному на объекте, и производят обработку результатов измерений, отличающийся тем, что, с целью повышения точности за счет уменьшения влияния ошибок, обусловленных изменением положения отражающего элемента в вертикальной плоскости, измерения производят одновременно двумя углоизмерительными приборами, расположенными на одной отвесной линии, а при обработке результатов значение направления находят из выражения
= ₁ - ctg Z₁,
где ₁ , ₂, Z₁ , Z₂ - горизонтальные направления и зенитные расстояния нормалей к отражающему элементу, измеренные двумя углоизмерительными приборами.

Описание

Изобретение относится к геодезическим измерениям, в частности к объектам для измерения кручения сооружений, а также для эталонирования гиротеодолитов.
Целью изобретения является повышение точности за счет уменьшения влияния ошибок, обусловленных измерением положения отражающего элемента в вертикальной плоскости.

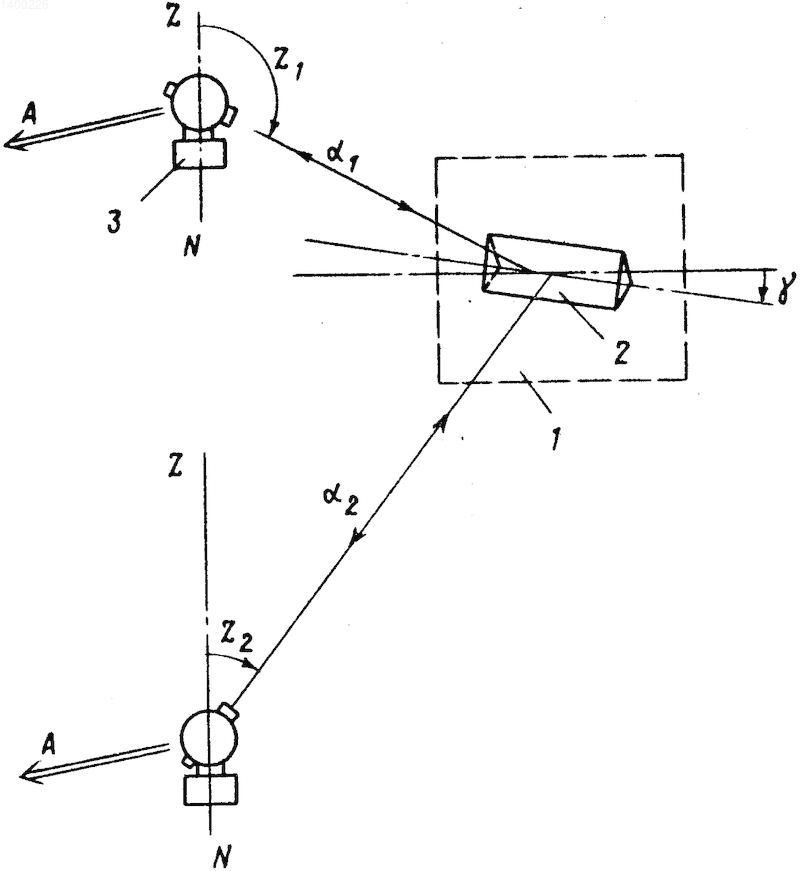

На чертеже изображена схема реализации способа.
На исследуемом объекте 1 закрепляют отражательный элемент 2, например призму БР-180. Перед призмой устанавливают автоколлимационный теодолит 3. Производят измерение азимута

₁ нормали к призме относительно исходного направления А на удаленный геодезический пункт. Одновременно измеряют зенитное расстояние Z₁ визирной оси теодолита при наведении на призму. После этого производят перестановку теодолита при наведении на призму. Производят перестановку теодолита по вертикали таким образом, чтобы исходное направление не изменилось. Эта операция может осуществляться путем перецентриpовки теодолита по вертикали таким образом, чтобы исходное направление не изменилось, и путем перецентриpовки теодолита над тем же геознаком, но c изменением высоты его установки. Вновь измеряют азимут

₂ нормали к призме и зенитное расстояние Z₂. Из выражения

₁-

ctg Z₁, где

₁,

₂, Z₁, Z₂ - азимуты и зенитные расстояния нормалей к отражающему элементу в двух измерениях, определяют азимут нормали к призме, свободный от погрешностей, вызванных наклоном призмы. Через заданный промежуток времени операции, описанные выше, повторяют и определяют очередное значение азимута нормали к призме. Разность полученных азимутов равна кручению объекта за промежуток времени между измерениями.
Для повышения точности измерения следует производить одновременно двумя углоизмерительными приборами, установленными на одной отвесной линии.
В качестве исходного направления может быть использован астрономический или гироскопический азимут. В этом случае необходимость в перецентрировке теодолита отпадает.
При достаточно близком расположении теодолита и призмы изменение зенитного расстояния может быть достигнуто без перестановки теодолита одним наклоном трубы.
Точность способа зависит от величины разности зенитных расстояний Z₁ и Z₂: чем оно больше, тем точность выше.
Пусть согласно предлагаемому способу при первом положении теодолита угол, наклона визирного луча

₁ = -30^о, измерен с точностью m = 2", а при втором положении теодолита

_z = + 30^o. Средняя квадратическая погрешность определения азимута нормали призмы при обоих положениях равна m

= 1", а разности

соответственно m= m

= 1,4

. В этом случае поправка, вычисленная по формуле
V

₁ , имеет среднюю квадратическую погрешность m

, равную при выбранных параметрах
m = 0,7".
Таким образом, предлагаемый способ позволяет на порядок повысить точность измерений по сравнению с прототипом.
Предлагаемый способ можно рекомендовать для измерения угловых разворотов объекта в динамике. Дополнительным эффектом способа является возможность определения по результатам измерений величины наклона призмы, а следовательно, объекта, на котором она закреплена, по формуле:

= arctg

, где

₁,

₂ - азимуты при первом и втором измерениях;
Z₁, Z₂ - зенитные расстояния при первом и втором измерениях;

- число секунд в радиане.
Изобретение относится к геодезическим измерениям и позволяет повысить точность определения кручения объекта за счет уменьшения влияния ошибок, обусловленных изменением положения отражающего элемента в вертикальной плоскости. На исследуемом объекте 1 размещают отражательный элемент 2. Двумя угломерными приборами-теодолитами 3, расположенными на одной отвесной линии, одновременно измеряют азимут нормали к элементу 2 относительно исходного направления А на удаленный геодезический пункт, а также зенитное расстояние визирной оси теодолита при наведении на элемент 2. Результаты измерений используют для определения величины кручения объекта. Способ можно использовать для измерения угловых разворотов объекта в динамике. Приведено выражение, из которого находят азимут нормали к элементу 2, свободный от погрешностей, вызванных наклоном элемента 2. 1 ил.
