Забойный двигатель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1385685
Авторы: Брудный-Челядинов, Будянский, Иоанесян, Филимонов
Формула
Забойный двигатель, включающий героторный механизм, выполненный, например, в виде винтовой пары, ротор которого установлен с эксцентриситетом относительно статора, закрепленного в корпусе, и соединен с коаксиально размещенным валом двигателя с помощью соединительного вала-муфты, отличающийся тем, что, с целью повышения долговечности и надежности двигателя за счет предотвращения отворота резьбового соединения корпуса забойного двигателя, по крайней мере в одном месте соединительный вал-муфта снабжен упругой радиальной опорой.
Описание
Целью изобретения является повышение долговечности и надежности двигателя за счет предотвращения отворота резьбового соединения корпуса забойного двигателя.

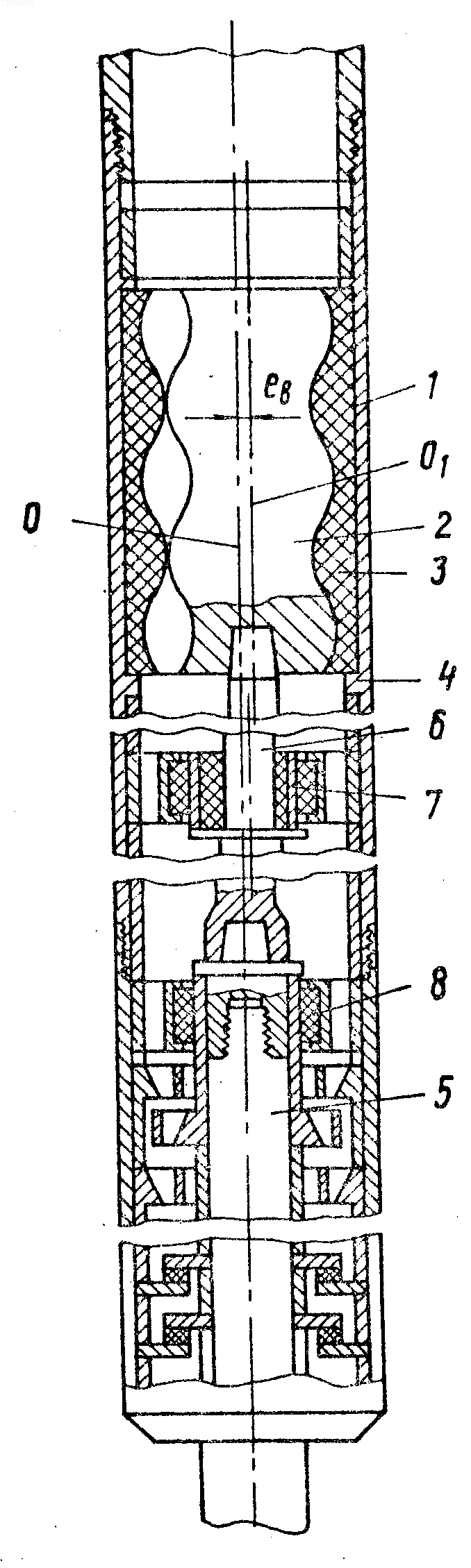

На чертеже представлен забойный двигатель, продольный разрез.
Двигатель состоит из рабочей пары 1 героторного механизма, ротор 2 которого размещен с эксцентриситетом eв относительно статора 3, закрепленного в корпусе 4 двигателя. Ротор 2 соединен с коаксиально вращающимся валом 5 двигателя с помощью соединительного вала-муфты 6. Упругой радиальной опорой 7 снабжен вал-муфта 6 в средней его части. Вал 5 центрируется радиальными опорами 8. Эксцентриситет eв определяется расстоянием между осями O статора 3, корпуса 4, вала 5 и О1 ротора 2.
Забойный двигатель работает следующим образом.
При процессионном движении вала-муфты 6, вызванном планетарным движением ротора 2, на последний действует центробежная сила, обусловленная движением неуравновешенной массы относительно оси О. Так как при обкатывании по контуру только одного зуба статора 3 ротор 2 совершает полный оборот вокруг оси О по окружности радиусом eв, ротор 2 совершает z оборотов за один оборот коаксиально вращающегося вала 5, где z число зубьев статора 3. Вследствие указанной специфики кинематики героторного механизма соединительный вал-муфта 6 приобретает очень высокую окружную скорость. В каждом своем поперечном сечении вал-муфта 6 совершает переносное движение по окружности. Причем радиус этой окружности плавно уменьшается от величины eв в месте соединения с ротором 2 до нуля в месте его соединения с коаксиально вращающимся валом 5.
Установка упругой радиальной опоры 7, воспринимающей частично или полностью радиальную силу, обеспечивает снижение стоимости метра проходки за счет сокращения потерь времени на смену двигателя при бурении, снижения затрат на ремонт.
Изобретение относится к устройствам для бурения скважин и позволяет повысить долговечность и надежность двигателя за счет предотвращения отворота резьбового соединения корпуса забойного двигателя. Последний включает героторный механизм в виде винтовой пары. Ротор 2 механизма установлен с эксцентриситетом относительно статора (С) 3, закрепленного в корпусе 4, и соединен с коаксиально размещенным валом 5 двигателя с помощью соединительного вала-муфты (ВМ) 6. Причем ВМ 6 по крайней мере в одном месте снабжен упругой радиальной опорой 7. Она воспринимает радиальную силу. При движении ВМ 6 на ротор 2 действует центробежная сила. Так как при обкатывании по контуру одного зуба статора 3 ротор 2 совершает полный оборот вокруг оси O статора 3, то ВМ 6 приобретает высокую окружную скорость. В каждом своем поперечном сечении ВМ 6 свершает переносное движение по окружности. Ее радиус уменьшается до нуля в месте соединения с валом 5. 1 ил.
Рисунки
Заявка
3979443/03, 22.11.1985
Всесоюзный научно-исследовательский институт буровой техники
Будянский В. С, Брудный-Челядинов С. Ю, Иоанесян Ю. Р, Филимонов В. А
МПК / Метки
МПК: E21B 4/00
Опубликовано: 10.12.1997
