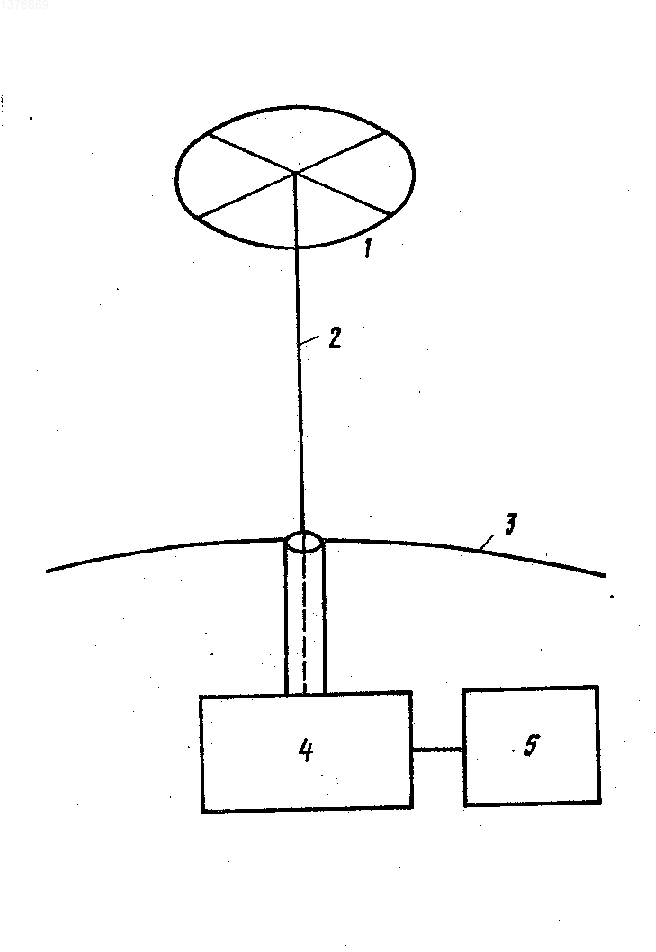

Способ создания плазменных антенн и устройство для его осуществления

Номер патента: 1017455

Опубликовано: 15.05.1983

Авторы: Иванов, Филиппов

МПК: B23K 13/00

Метки: высокочастотной, сварки

...ослабляет нагрев ребра, неизменяя интенсивности нагрева поверхности пластины 3,Устройство, .реализующее укаэанныйспособ, содержит контактные электроды и устройство для выравнивания нагрева деталей. В щели между свариваемыми деталями установлен нядуктирующийпривод, питающийся от дополнительно.го источника, наводящий в ребре ток,.направленный противоположно основномутоку, который защищает поверхность отвлияния тока в индуктирующем проводе 33,Недостатком указанного способа иустройства для высокочастотной сварки янлчется сложность способа, связанная с необходимостью дополнительного источника тока ч перераспределения тока в ребре, для чего устройство для реализации способа должновключать в себя такие элементы, какиндуктируиидий провод и...

Номер патента: 899299

Опубликовано: 23.01.1982

Авторы: Кулжинский, Мирский, Филиппов

МПК: B23K 13/00

Метки: высокочастотной, сварки, устройства

...эффекта и эффекта близостиИзвестно устройство цля осуществления стягивается в зону 13 поверхности труспособа высокочастотной сварки ребра с бы 5, расположенную напротив шины 7. поверхностью", соцержащее непопви, Значительный по величине сварочный ток и подвижные токопроводы с контактами и 3311, протекая по шине 7, создает по ее шину, включенную в цепь всварочного то- олине заметное пацение напряжения, пока 21 :,этому разность потенциалов межау шинойБель изобретения - улучшение качест и "поверхностью" трубы 5 не опинакова сварки и повышение экономичности во по цлине шины 7На участках, гце Процесса, а также увеличение универсаль- щ разность потенциалов межпу шиной 7 и ности. поверхностью трубы 5 выше, зазор межПоставленная цель постигается...

Номер патента: 343902

Опубликовано: 01.01.1972

Авторы: Большаков, Дер

МПК: B64C 25/16

Метки: аппаратов, колес, летательных, отражательное

...зазора между щитками и поверхностью грунта при обжатии амортизационной стойки шасси.Это достигается тем, что щитки кинематически при помощи рычажных механизмов связаны с амортизационной стойкой. На чертеже схематически показано отражательное устройство для колес летательных аппаратов, вид сбоку, спереди и по стрелке Л.На рычажной вилке 1 амортизационной стойки 2 шасси шарнирно закреплены подвижные боковые перфорированные щитки 3 и 4, а также задний обхватывающий 1/4 пнев. матика 5 колес б щиток 7, выполненный в виде решетки из лент. Щитки при помощи тяг 8, 9 и 10 и качалок11 и 12 кинематически связаны с амортизационной стойкой шасси, При обжатии стойки боковые щитки поворачиваются в стороны, а 5 задний - по периметру колеса, сохраняя...

Номер патента: 946854

Опубликовано: 30.07.1982

Авторы: Грушин, Злотин, Локшин, Лунин

МПК: B23K 13/00

Метки: высокочастотной, профилей, сварки

...устанавливают по результатам предварительного моделирования нан адекватнои модели и уточняют в процессе сварки таким образом, чтобы на этом участребра 2. В связи с тем, что не требуется искусственное увеличение зазора и угла схождения элементов 1 и 2, а на всей длине нагреваемых участков действует эффект близости, обеспечивается эффективный концентрированный нагрев узкой полосы, по которой приваривается кромка ребра 2. При этом перегрева кромки ребра 2 не происходит, так как на определенном участке нагрева на свариваемую кромку действует лишь часть сварочного тока 6. Таким образом обеспечивается выравнивание температуры нагрева элементов к моменту собственно сварки давлением,Увеличение времени нагрева кромки реб ра 2 за счет увеличения...

Номер патента: 1451106

Опубликовано: 15.01.1989

Авторы: Агранова, Амрибахшов, Баранов, Бартновский, Бресткин, Пинкевич, Саддиков, Френкель, Холмуминов

МПК: C03B 23/04

Метки: генерирования, механического, органа, полимеров, поля, продольного, рабочего, растворах, устройства

...4 и 5 снабжант цилиндрическими стекляннымитрубками 6 и 7 соответственно с диаметром, равным диаметру трубок 2 и 3,и длиной, равной 15-20 диаметрам,Стеклянные трубки 2 и 3 жесткофиксируют одну относительно другой,например, одной или несколькими стеклянными перетяжками 8.После чего удаляют среднюю частькапилляра длиной, равной двум внутренним диаметрам, например, с помощьюалмазной пилы таким образом, чтобыторцы срезов были плоскопараллельнымиодин относительно другого.П р и м е р. К капиллярной трубке с внутренним диаметром д капилляра 0,4 мм, наружным диаметром 6 мм идлиной 15 мм припаивают с двух сторонстеклянные трубки с наружным диаметром 6 мм (внутренний диаметр 4 мм),изогнутые параллельно друг другу подоуглом 90 относительно оси...
