Герметичный ввод
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Герметичный ввод, содержащий цилиндрический корпус с торцевым фланцем, расположенный в корпусе кольцевой уплотнительный элемент и взаимодействующее с ним своим торцом прижимное кольцо, отличающийся тем, что, с целью повышения надежности герметизации, образующей внутренней поверхности уплотнительного элемента является дуга окружности, обращенная выпуклостью к его оси, при этом на наружной поверхности уплотнительного элемента выполнен кольцевой паз, стенки которого сужаются к его основанию.
Описание
Целью изобретения является повышение надежности герметизации.

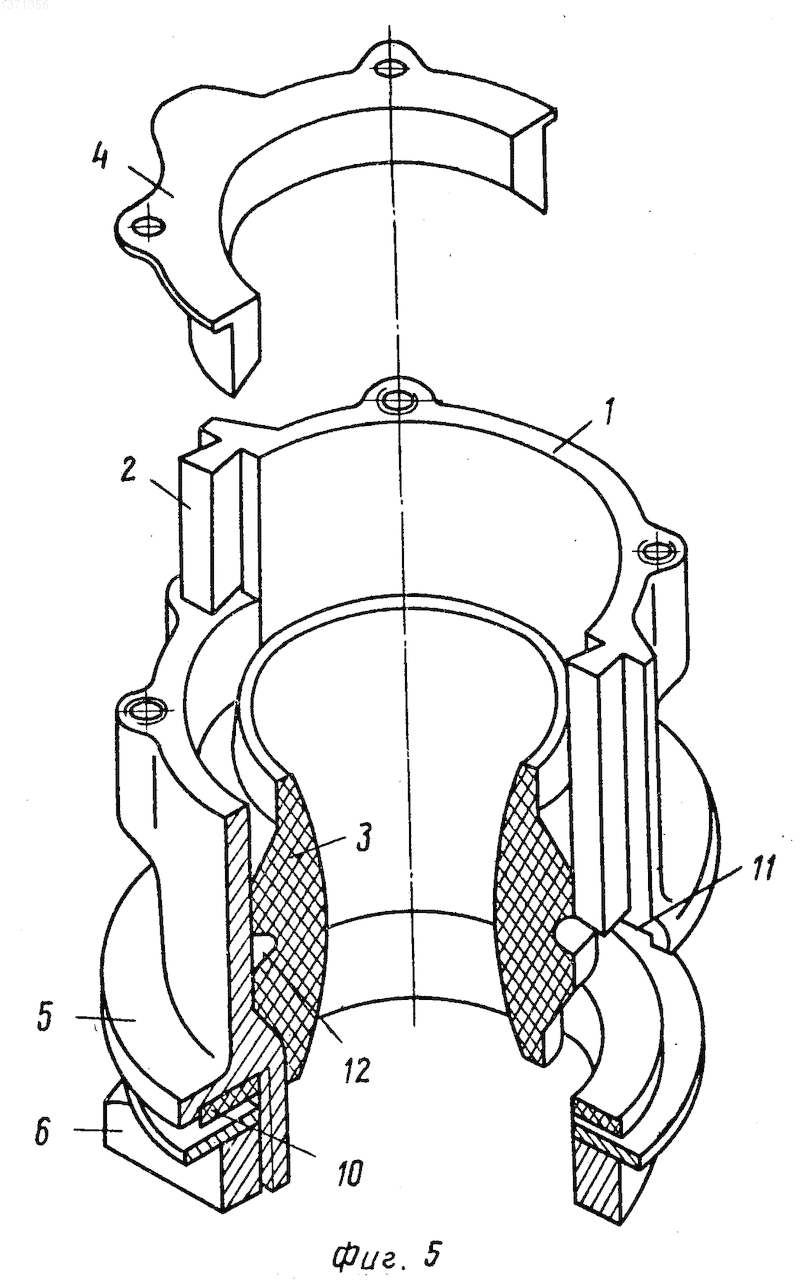

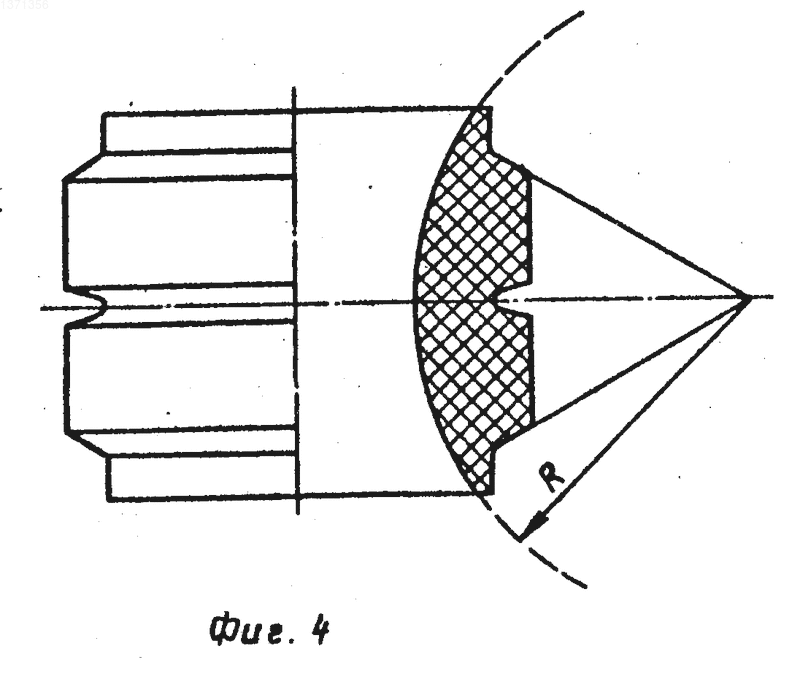

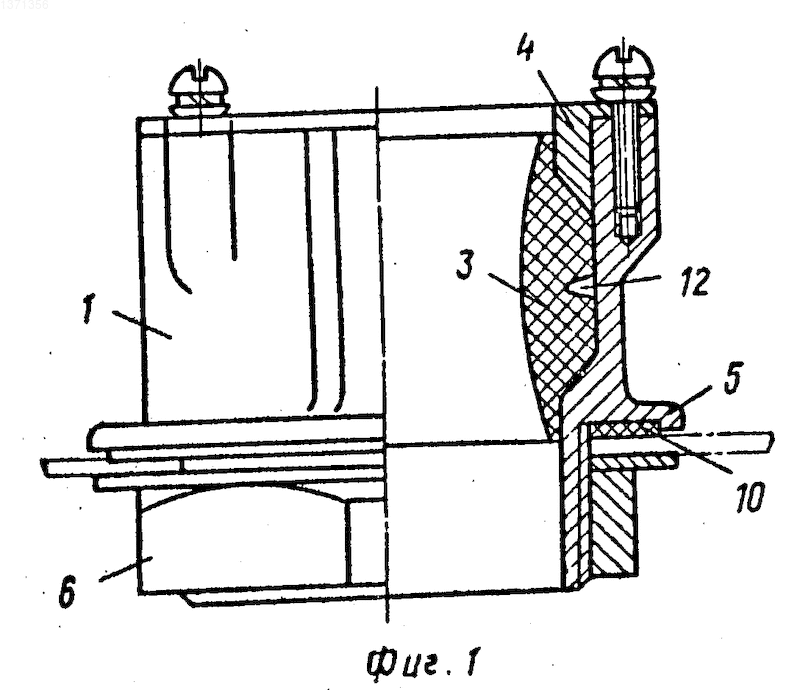

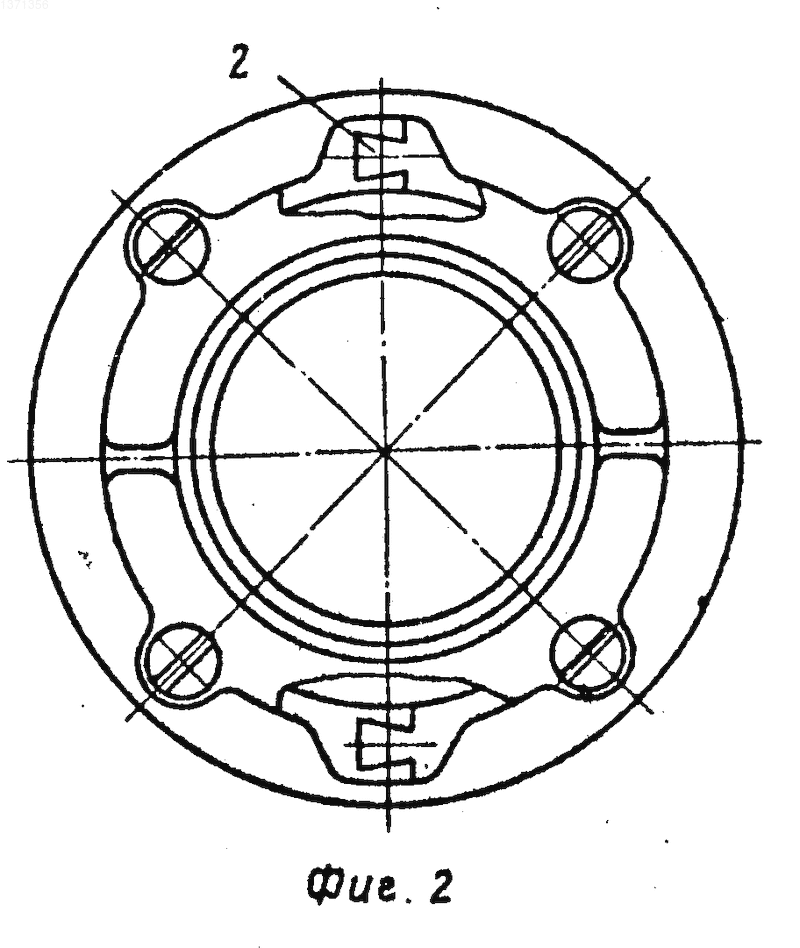

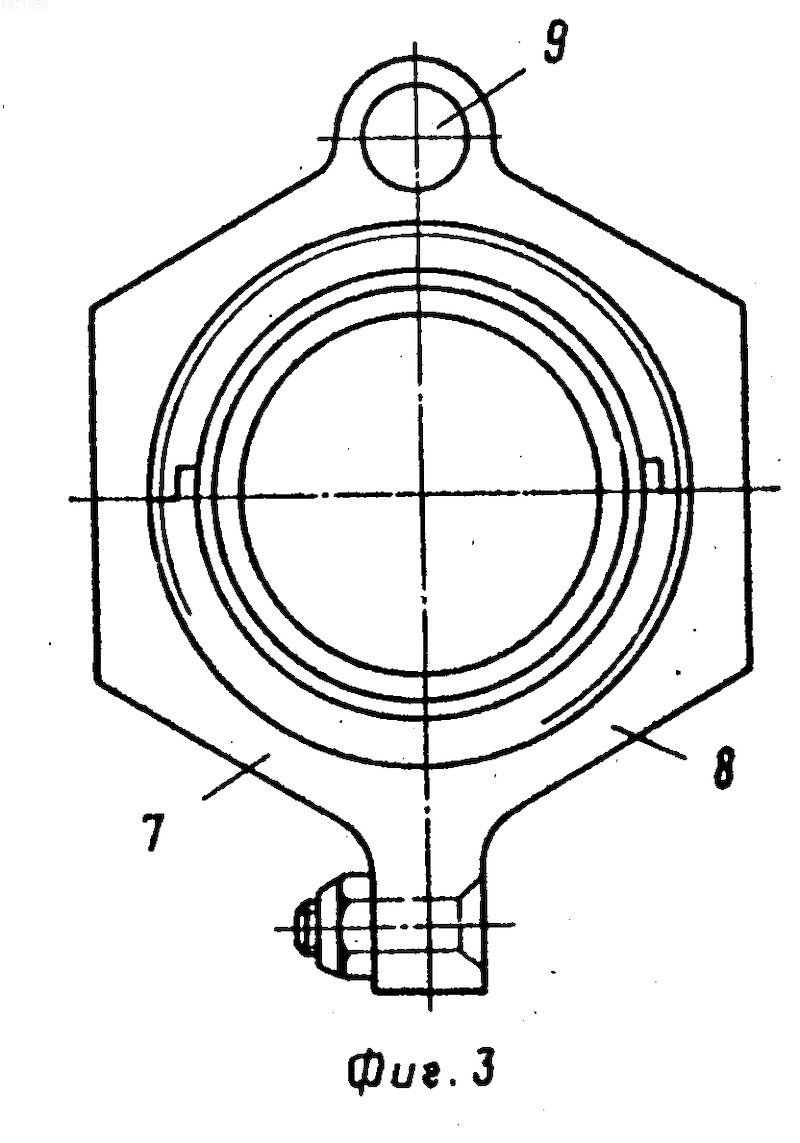

На фиг. 1 изображен герметичный ввод, установленный на перегородке; на фиг. 2 то же, план; на фиг. 3 то же, вид снизу; на фиг. 4 уплотнительный элемент, общий вид; на фиг. 5 герметичный ввод в аксонометрии.
Герметичный ввод состоит из корпуса 12 в виде цилиндра, выполненного из двух половин, сочленяющихся при помощи фиксаторов 2 в виде ласточкина хвоста. В полости цилиндра размещены кольцевой уплотнительный элемент 3 и прижимное кольцо 4 Внутренней поверхностью уплотнительного элемента является дуга окружности, обращенная выпуклостью к его оси.
В нижней части корпуса 1, выступающей в сторону внешней среды, выполнен фланец 5, предназначенный для установки ввода на герметичную перегородку конструкции, а на резьбовую часть корпуса навинчена гайка 6, состоящая из двух обойм 7 и 8, установленных шарнирно на оси 9, что обеспечивает разъемность гайки при демонтаже ввода.
Предварительно перед установкой на борту транспортного средства прокладывают и фиксируют жгуты электропроводки с оконечными устройствами.
В месте перехода через гермоперегородку на жгут с предварительно наложенным герметиком накладываются обе части корпуса, которые сочленяются с помощью фиксаторов движением вдоль продольной оси навстречу друг другу. Сочлененный ввод устанавливается резьбовой частью в отверстие в гермоперегородке до упора фланцем 5 в перегородку и закрепляется затяжкой гайки 6. Герметизация по фланцу 5 осуществляется обжатием резиновой шайбы 10, расположенной в выемке 11 по окружности фланца 5.
Герметизация полости вода по электрожгуту осуществляется вводом прижимного кольца 4 во внутреннюю полость корпуса 1, которое закрепляется винтами по окружности корпуса и воздействует на кольцевой уплотнительный элемент 3, имеющий паз 12 по внешней поверхности с коническими стенками. Внутренняя поверхность уплотнительного элемента 3, образуя сферическую поверхность за счет сжатия паза 12, вдавливает изоляционный материал во внутрь электрожгута между проводами и плотно обжимает жгут по наружному диаметру.
Надежность герметизации достигается плотным обжатием жгута за счет формы выполнения кольцевого уплотнительного элемента.
Изобретение относится к электротехнике и может быть использовано при герметичной прокладке проводов или кабелей. Цель изобретения - повышение надежности герметизации. Для этого в цилиндрическом корпусе 1 ввода расположен кольцевой уплотнительный элемент 3 с выпуклой внутренней поверхностью. Корпус состоит из двух половин, соединенных между собой фиксатором 2 в виде ласточкина хвоста. В нижней части корпуса имеется фланец 5 для установки ввода на герметичную перегородку конструкции. Герметизация по фланцу 5 для установки ввода на герметичную перегородку конструкции. Герметизация по фланцу осуществляется резиновой шайбой 10. На внешней поверхности уплотнительного элемента 3 выполнен паз 12 с коническими стенками. За счет сжатия паза 12 внутренняя выпуклая поверхность уплотнительного элемента 3 вдавливается во внутрь электрожгута между проводами и плотно облегает жгут по наружному диаметру. 5 ил.
Рисунки
Заявка
4017046/07, 09.12.1985
Павлык Л. П, Харков В. Ф, Доценко Н. С, Барзиков Г. В
МПК / Метки
МПК: H02G 3/22
Метки: ввод, герметичный
Опубликовано: 27.10.1996
