Герметичный ввод

Герметичный ввод, содержащий корпус с фланцем, закрепленную на корпусе накидную гайку и проходящие через сквозное отверстие корпуса провода, охваченные уплотнительным элементом, отличающийся тем, что, с целью повышения надежности, между фланцем и гайкой расположена крышка, на обращенных одна к другой поверхностях последней и фланца выполнены взаимодействующие между собой боковыми поверхностями выступы, образующие с поверхностью корпуса полость, в стенке корпуса в зоне полости выполнены радиальные отверстия, при этом указанная полость и сквозное отверстие корпуса заполнены герметизирующим материалом.

Изобретение относится к электротехнике, в частности к монтажным элементам непосредственного перехода отдельных проводов и жгутов через стенки и гермоперегородки.
Целью изобретения является повышение надежности.

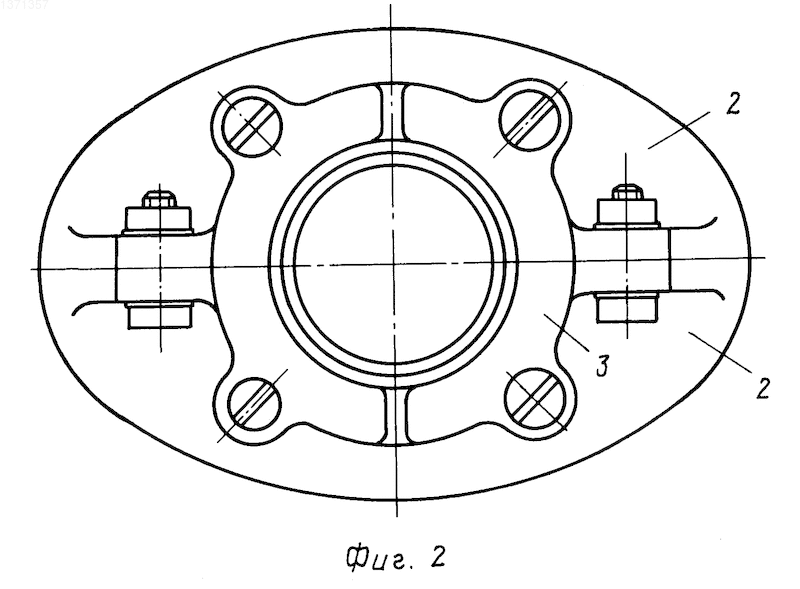

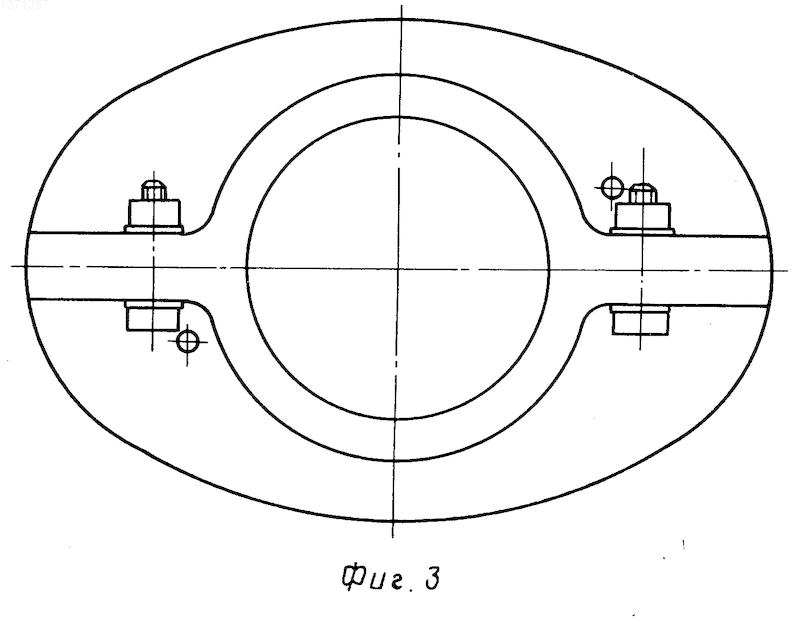

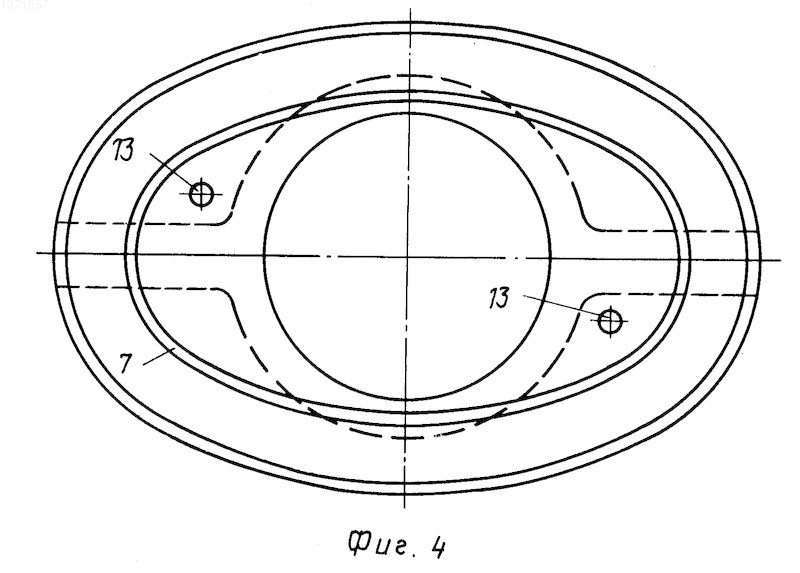

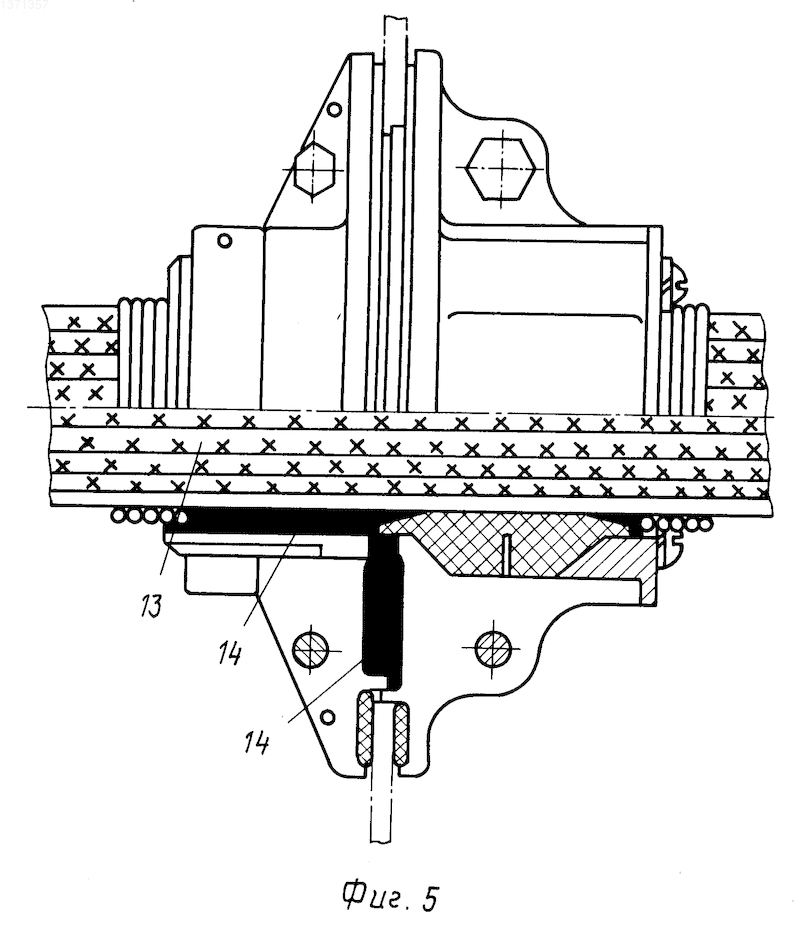

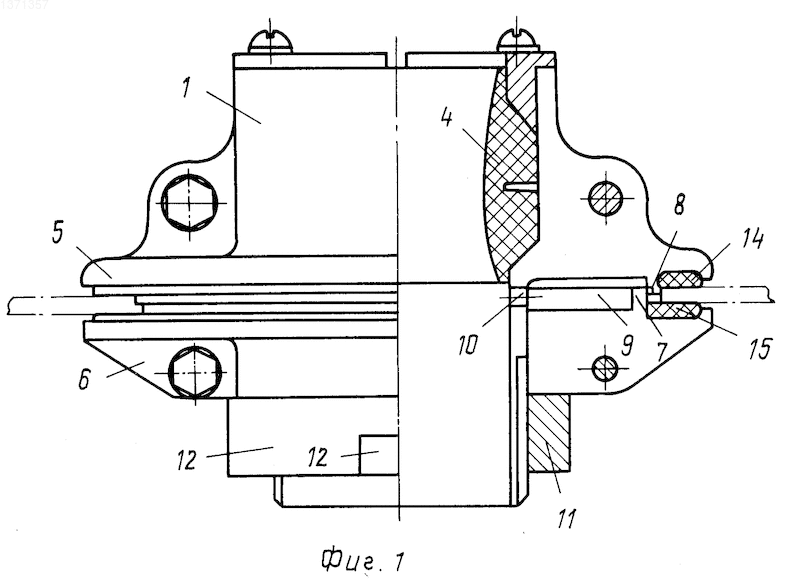

На фиг. 1 изображен герметичный ввод, установленный на геормоперегородке; на фиг. 2 то же, вид сверху; на фиг. 3 крышка, вид сверху; на фиг. 4 то же, вид снизу; на фиг. 5 герметичный ввод с герметизирующим материалом.
Герметичный ввод состоит из корпуса 1, выполненного из двух полукорпусов 2. В полости корпуса размещены составное прижимное кольцо 3 и разрезной кольцевой уплотнитель 4. В нижней части корпуса 1, выступающей в сторону внешней среды, выполнен фланец 5, предназначенный для установки ввода на герметичную перегородку транспортного средства, а на резьбовую часть корпуса устанавливается разъемная крышка 6 с выполненным по периметру коаксиальным выступом 7, образующим с аналогичным выступом 8 фланца 5 полость 9, соединенную отверстиями 10 со сквозным отверстием корпуса 1. Крышка 6 прижимается гайкой 11, состоящей из двух сегментов 12, соединенных между собой винтами. В крышке 6 выполнены заливочное и контрольное отверстия 13. Между выступами крышки и фланца установлены прокладки 14 и 15 из резины НО 68 1.
Предварительно перед установкой ввода на борту транспортного средства прокладывают и фиксируют жгуты электропроводов с оконечными устройствами. В месте прохода через термоперегородку на жгут с предварительно нанесенным на него герметиком Виксинт У-2-28 накладывают оба полукольца гермоввода и соединяют с помощью болтов и гаек. Сочлененный ввод устанавливают резьбовой частью в отверстие гермоперегородки до упора фланцем 5 в перегородку, на резьбовую часть корпуса 1 устанавливают разъемную крышку 6. Ввод закрепляют на перегородке затяжной гайки 11. Герметизацию по фланцу 5 осуществляют обжатием прокладок 14 и 15. Герметизацию полости ввода по жгуту осуществляют вводом прижимных колец в сквозное отверстие корпуса 1, закрепляемых винтами по окружности корпуса, которые в свою очередь воздействуют на разрезной уплотнитель 4 таким образом, что внутренняя поверхность уплотнителя, образуя сферическую поверхность за счет конического выреза на внешней окружности уплотнителя, вдавливает герметик в полость между проводами и плотно обжимает жгут электропроводов по наружному диаметру. Дополнительную герметизацию жгута производят нагнетанием герметика Вискинт У-2-28 шприцеванием через заливочное отверстие 13 внутрь полости 9 с проникновением его через отверстия 10 в сквозное отверстие корпуса 1 и обеспечением таким образом заполнения герметиком воздушных пор между проводами жгута.
Таким образом, наличие дополнительной герметизирующей полости 9 обеспечивает надежную герметизацию жгутов электропроводов. Кроме того, такое выполнение ввода обеспечивает герметизацию эллиптического отверстия в гермоперегородке, которое позволяет повысить удобство прокладки отдельных жгутов с разъемами через перегородку. Надежная герметизация эллиптического отверстия в перегородке осуществляется за счет размещения между выступами 7 и 8 упругоэластичных прокладок, а также проникновением герметика из полости 9 между выступами 7 и 8.
Ввод обеспечивает надежную герметизацию жгутов проводов за счет нагнетания герметика в полость 9 и его проникновение через отверстия 10 в сквозное отверстие корпуса и между проводами и обеспечивает возможность прокладки группы жгутов через одно отверстие в гермоперегородке.
Изобретение относится к электротехнике и может быть использовано при герметичной прокладке отдельных проводов или жгутов через стенки и гермоперегородки. Цель изобретения - повышение надежности. Для этого между фланцем 5 корпуса 1 и установленной на корпусе 1 накидной гайкой 11 расположена разъемная крышка 6. На крышке 6 и фланце 5 выполнены взаимодействующие между собой боковыми поверхностями выступы 7, 8. Они образуют полость 9, которая сообщается через радиальные отверстия 10 корпуса 1 со сквозным отверстием корпуса, через которое проходят провода. Полость 9, радиальные отверстия 10 и сквозное отверстие заполнены герметизирующим материалом. Устройство обеспечивает надежную геpметизацию жгутов проводов за счет нагнетания герметика в полость 9 и его проникновение через отверстия 10 в сквозное отверстие корпуса и между проводами. 5 ил.
