Электрогидравлический судовой движитель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1213645
Автор: Вертинский
Формула
ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ СУДОВОЙ ДВИЖИТЕЛЬ, содержащий обтекаемый каплеобразный элемент, на конической части которого расположены пары электродов, электрически связанных с источником напряжения, отличающийся тем, что, с целью увеличения КПД и упрощения конструкции, пары электродов расположены по окружности в плоскостях поперечных сечений и ориентированы диаметрально противоположно, причем источник напряжения выполнен многофазным и своими одноименными фазами соединен с соответствующими электродами диаметрально противоположных их пар.
Описание
Цель изобретения - увеличение КПД движителя и упрощение его конструкции.

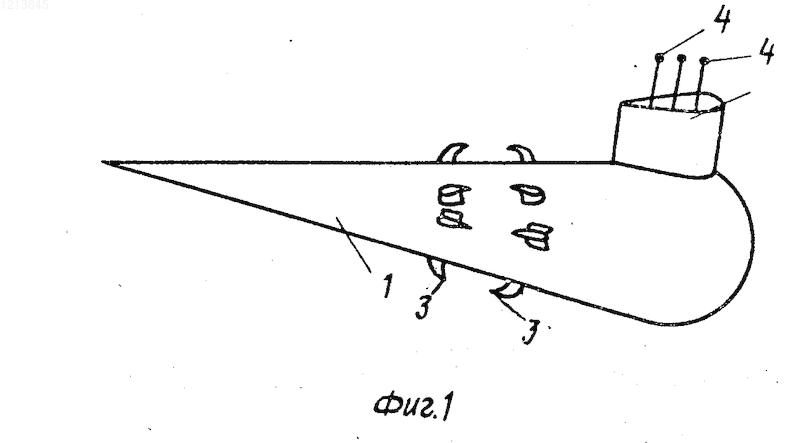

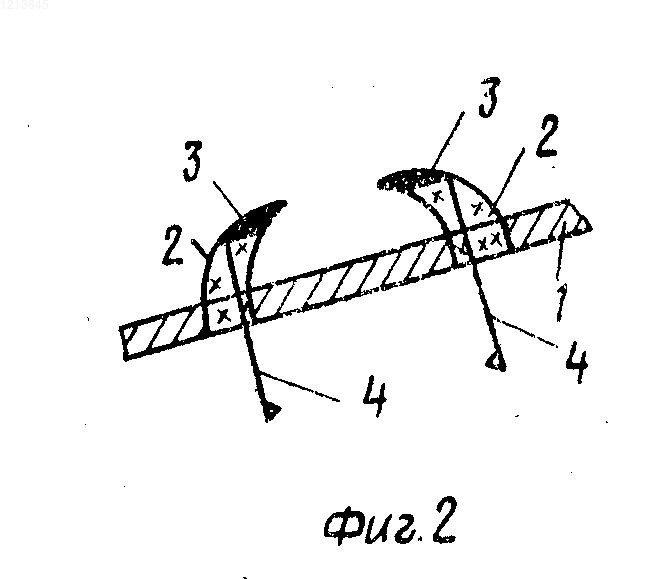

На фиг.1 изображен электрогидравлический судовой движитель, общий вид; на фиг. 2 изображена схема монтажа на корпусе каплеобразного элемента; на фиг.3 - схема подключения электродов к трехфазному источнику напряжения.
Электрогидравлический судовой движитель содержит обтекаемый каплеобразный элемент 1, на конической части которого на опорных изоляторах 2 расположены пары электродов 3, электрически связанных с источником многофазного напряжения (не показан) посредством электрических проводов 4. Пары электродов расположены по окружности в плоскостях поперечных сечений и ориентированы диаметрально противоположно, а источник многофазного напряжения своими одноименными фазами соединен с соответствующими электродами диаметрально противоположных пар. Такое подключение электродов способствует тому, что разряд на них возникает последовательно.

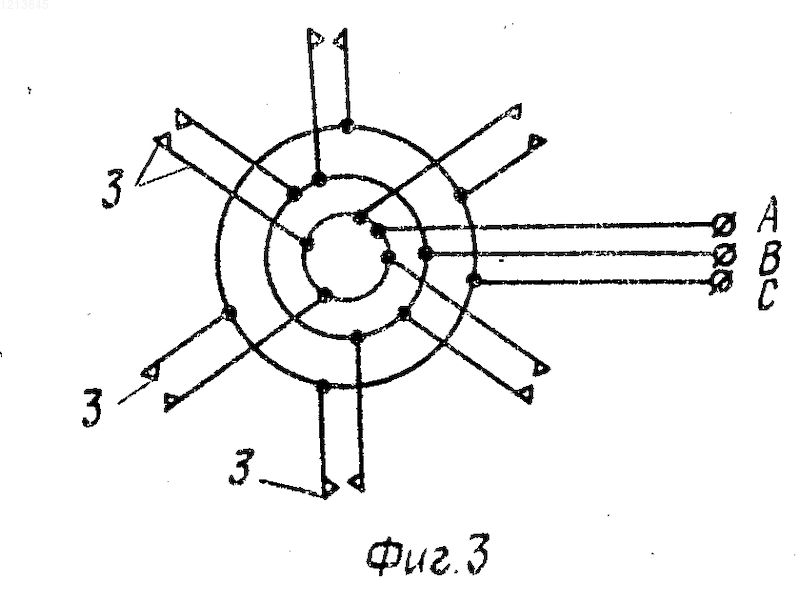

Пример схемы подключения электродов 3 к многофазному источнику напряжения при выполнении последнего трехфазным показан на фиг.3,где фазы в порядке следования обозначены буквами A, B, C.
Так паре электродов, подключенных соответственно к фазам A и B, соответствует диаметрально противоположно расположенная пара электродов, подключенная к тем же фазам. Остальные электроды подключены к источнику многофазного (трехфазного) напряжения в порядке следования фаз аналогичным образом, а именно: две пары электродов подключены к фазам B и С и две пары электродов - к фазам С и А.
Электрогидравлический движитель работает следующим образом. При включении источника многофазного напряжения на парах электродов, в моменты соответствия мгновенного значения напряжения напряжению пробоя, возникают последовательные электрические разряды, сопровождающиеся гидравлическими ударами. Так как подсоединенные к одноименным фазам пары электродов расположены диаметрально противоположно, то сумма проекций сил давления, действующих на коническую часть обтекаемого каплеобразного элемента 1 с противоположных сторон, приводит к созданию тяги в сторону основания конической части.
Изменение частоты разрядов на парах электродов происходит за счет изменения частоты многофазного напряжения и вызывает изменение тяги.
